Instrucciones para el ensamblado

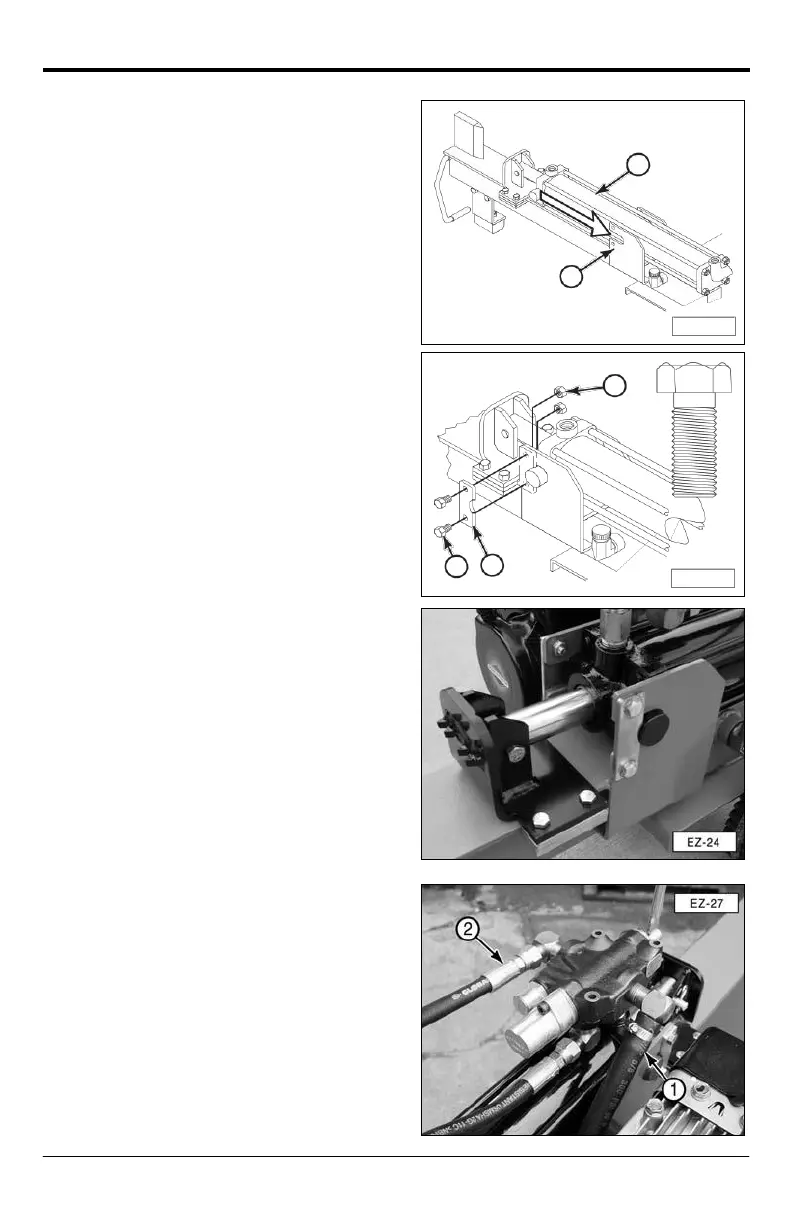

4. Deslice el cilindro y el conjunto de la placa
de empuje (1) hacia el motor hasta que los
1
pasadores del muñón que están del lado
del cilindro encajen en las ranuras que
tiene el soporte de montaje del cilindro (2).
2
EZ-25
5
4
3
EZ-26
5. Instale dos placas de retención (3) uti-
lizando cuatro pernos de cabeza hexago-
nal de 5/16-18 por 1,9cm (3/4 pulg.) (4) y
tuercas de seguridad (5). Ajuste las tuer-
cas con firmeza con ayuda de las dos
llaves de 1,3cm (1/2 pulg.).
6. Deslice la abrazadera en la manguera de
baja presión (1). Presione la manguera en
el conector y ajuste la abrazadera firme-
mente con un destornillador de cabeza
plana.
7. Enrosque la manguera de alta presión (2)
en el conector de la válvula de control.
Ajuste la manguera empleando una llave
ajustable.
