Instrucciones para el ensamblado
Herramientas necesarias: Martillo, pinzas de punta angosta, llave ajustable de
25cm (10 pulg.), destornillador de cabeza plana, destornillador Phillips, dos llaves de
boca de 1,3cm (1/2 pulg.), cuchillo de usos múltiples, y un embudo de cuello largo.
Fluidos necesarios: Aceite de motor, según las especificaciones del motor, 154 oz.
(4,5 litros) de líquido hidráulico (puede ser aceite hidráulico 10W o AW-32, o fluido de
transmisión Dexron VI, Mercon V, o equivalente, pero no se los debe mezclar), y gasoli-
na sin plomo. Consulte las instrucciones de puesta en marcha para conocer los pro-
cedimientos que se deben utilizar para colocar los fluidos en la cortadora de troncos y
ponerla en marcha.
1. Empleando un cuchillo de usos múltiples, corte las cuatro esquinas de la caja de
embalaje de modo tal que los laterales se abran y caigan al piso. De esta forma, ten-
drá acceso total a la cortadora de troncos EZ Split y podrá ensamblarla con mayor
facilidad.
2. Corte el zuncho plástico que rodea el cilindro y la caja de piezas. Abra la caja y
verifique que estén las siguientes piezas:

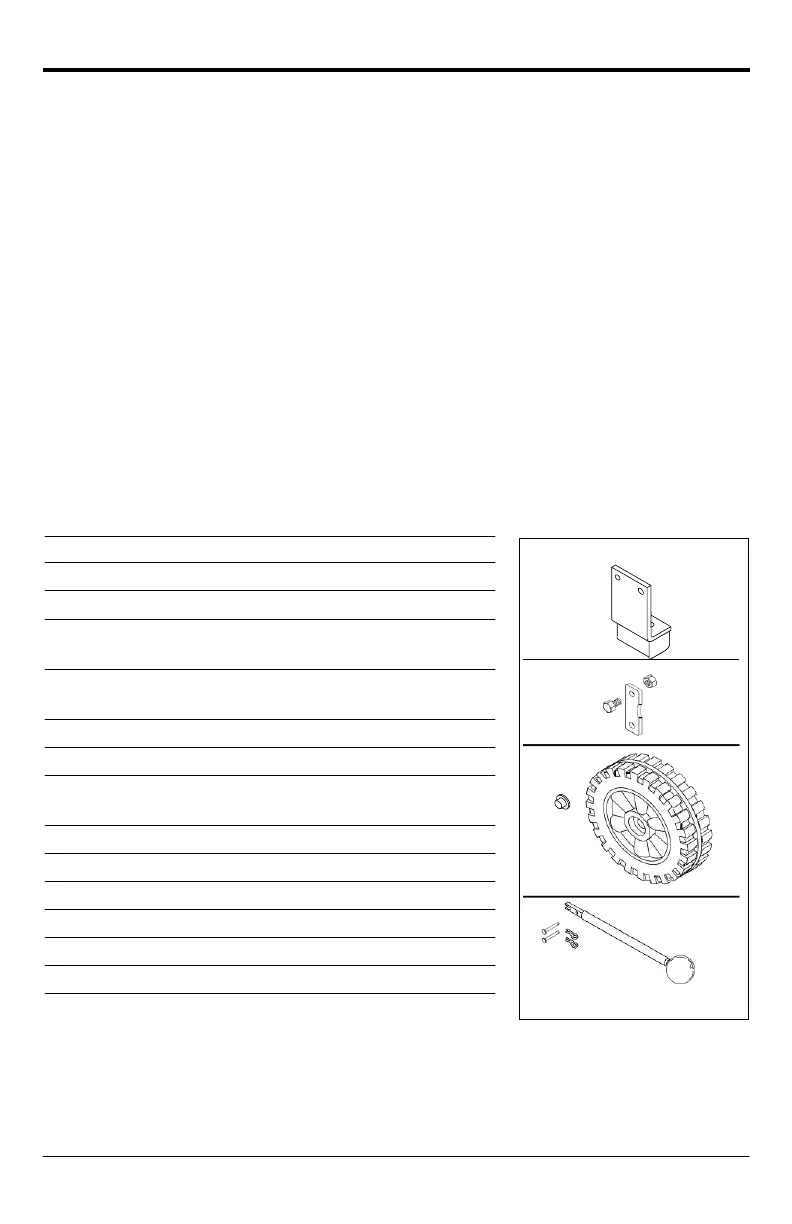

Número de parte Descripción Cant.
Pata frontal
BR051003/001031 Pie de goma de la pata 1
82091 Perno de 5/16-18 de
2,54cm (1 pulg.) de largo 1
BR001325 Tuerca de seguridad de
5/16-18 1
Montante del cilindro
BR051004 Placa de retención del cilindro 2
82087 Perno de 5/16-18 de
1,9cm (3/4 pulg.) de largo 4
BR001325 Tuerca de seguridad de 5/16-18 4
Neumáticos
BR008306 Neumático, de 20,3cm (8 pulg.) 2
82511 Tuerca a presión 2
Manivela de la válvula
Pata frontal
Montante del cilindro
Neumáticos
BR004101A Conjunto de la manivela 1
3. Corte las correas de nylon que atan el cilindro al riel.
Manivela de la válvula
EZ-23S
