48
BSPP Generador
RECEPTÁCULOS
120/240 Voltios AC, 20 Amperios,
Receptáculo de Seguridad
Use un tapón NEMA L14-20 con este receptáculo. Conecte un
juego de cable de 4 alambres, clasificado como 250 Voltios AC a
20 Amperios (o mayor) (Figura 36). Usted puede usar el mismo
cable de 4-alambres si planea trabajar con una carga de
120 Voltios.
Este receptáculo le provee poder a cargas de 120/240 Voltios AC,
de 60 Hz, fase sencilla, que requieren hasta 2,400 vatios de energía
a 20 Amperios, para 120 Voltios; 4,800 vatios de energía (4.8 kW)
a 20 Amperios para 240 Voltios. El enchufe está protegido contra
sobrecargas por un disyuntor bipolar con detección de fallos de
conexión a tierra.
• NUNCA intente suministrar corriente a un dispositivo de amperaje
superior al que puede suministrar el generador o el enchufe hembra.
• NO sobrecargue el generador. Consulte el apartado “No Sobrecargue
Generador”.
El valor nominal que se indica en los enchufes hembra puede
ser superior a la capacidad de salida del generador.
PRECAUCIÓN

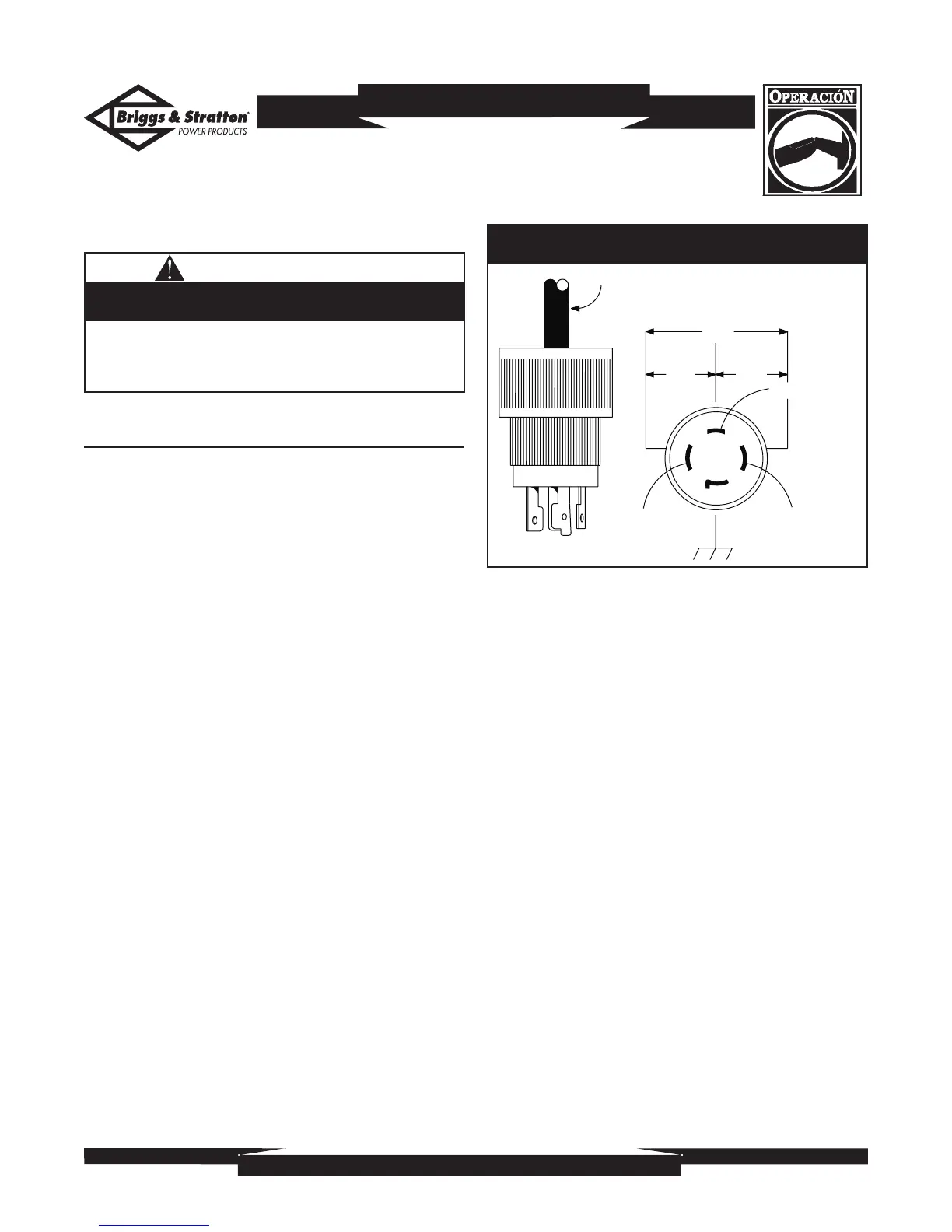

Figura 36 — 120/240 Volt AC, 20 Amperios, Receptáculo de
Seguridad
Juego de Cable de 4 Alambres
240V
120V
120V
W (Neutro)
X (Cargado)
Y (Cargado)
NEMA L14-20
Tierra (Verde)
