31
Megjegyzés: (Ez a megjegyzés csak az Amerikai Egyesült Államokban használt gépekre vonatkozik.) A kibocsátást szabályzó egységek karbantartását, cseréjét, illetve javítását elvégezheti bármely nem
közúti motorokat szerelõ vállalat vagy személy. Mindazonáltal ahhoz, hogy a Briggs & Stratton garancia feltételek teljesüljenek és így a beavatkozás a garanciaidõn belül költségmentes legyen
a vásárló részére, ezt a gyár által felhatalmazott szerviznek kell elvégeznie.
A kézikönyv ábráinak használata
– lásd a belsõ borítókon lévõ ábrákat.
– lásd a motoralkatrészeket a következõ ábrákon.
– lásd az alkatrészt, ill. mûveletet az ábrákon.
19
1
Jegyezze fel jövõbeni használatra a motor modell-, típus és kódszámát.
Jegyezze fel jövõbeni használatra a vásárlás dátumát.
Mûszaki információ
A motor teljesítmény-besorolására vonatkozó információ
A bruttó névleges teljesítmény egyedi gázmotor modellek esetében az
SAE (Autómérnökök Egyesülete) kódjának megfelelõen van besorolva,
J1940 (Kisméretû motorok teljesítmény és nyomaték besorolása), és a
névleges teljesítmény az SAE J1995 (2002-05 átdolgozás) szerint van
megállapítva és módosítva. A nyomaték értékek 3 060 percenkénti for-
dulatszámnál; a teljesítmény értékek 3 600 percenkénti fordulatszámnál
kerültek meghatározásra. A tényleges bruttó névleges teljesítmény alac-
sonyabb lesz, melyet többek között, a környezeti feltételek, és a motor
és motor közötti különbségek befolyásolnak. Adva van mind a termékek
széles választéka, melyeken a motorok elhelyezkednek, és a környezeti
jellemzõk változatossága, melyek hatnak a berendezés mûködtetésére,
a gázmotor nem adja le a névleges teljesítményt, amikor egy adott moto-
ros berendezésben használják (tényleges "helyszíni" vagy hajtó tel-
jesítmény). Ezen eltérés többféle tényezõre vezethetõ vissza beleértve,
de nem korlátozva a tartozékokra (levegõszûrõ, kipufogó, adagoló, hûtõ,
porlasztó, üzemanyag-szivattyú, stb.), alkalmazási kötöttségekre, üze-
meltetés helyi körülményeire (hõmérséklet, páratartalom, magasság),
és a motor és motor közötti különbségekre. A gyártási és kapacitási
korlátok miatt, a Briggs & Stratton e széria esetében nagyobb névleges
teljesítményû motorral helyettesíthet egy motort.
Motoralkatrészek (lásd ábra)
1
Motor Modell Típus Kód
xxxxxx xxxx xx xxxxxxxx
2
Fordulatszám szabályozó állítókar
3
Légszûrõ
4
Berántó fogantyú
5
Ujjvédõ
6
Kipufogódob/szikrafogó, ha be van szerelve
7
Gyújtógyertya
8
Szivató gomb
9
Porlasztó
10
Üzemanyagtöltõ
11
Üzemanyagtartály
12
Lendkerék
13
Olajtöltõ/olajszintjezõ pálca

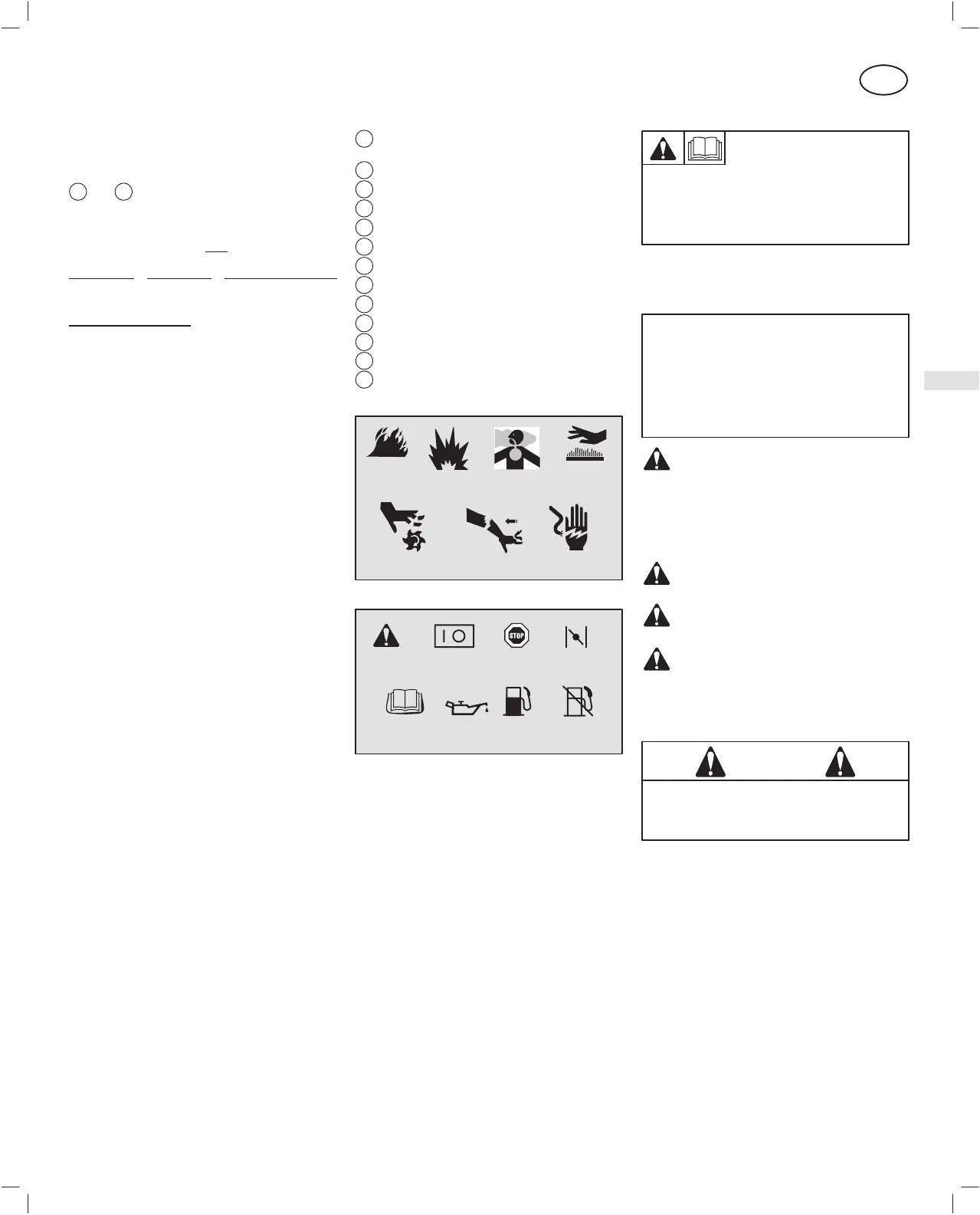

Veszélyre utaló jelek és jelentésük
Robbanás
Mérgezõ füstök
Mozgó alkatrészek
Áramütés
Forró felület
Visszarúgás
Tûz
Nemzetközi jelek és jelentéseik
Be Ki
Üzemanyag
elzárás
Olvassa el a Kezelési
útmutatót
Leállít
Üzemanyag
SzivatóVeszély jelzés
Olaj
Biztonsági óvórendszabályok
* A Briggs & Stratton nem feltétlenül tudja, hogy milyen beren-
dezést fog meghajtani ez a motor. Ezért alaposan olvassa el
és értse meg annak a berendezésnek a kezelési utasítását,
amelyikre a motorja rá van szerelve.
A MOTOR MÛKÖDTETÉSE ELÕTT
• Olvasson el minden Mûködtetési és karbantartási utasítást,
ÉS azokra a berendezésekre vonatkozó utasításokat, melye-
ket ez a motor hajt.*
• Az utasítások be nem tartása súlyos sérülést vagy halált okoz-
hat.
A MÛKÖDTETÉSI ÉS KARBANTARTÁSI UTASÍTÁSOK
BIZTONSÁGRA VONATKOZÓ TÁJÉKOZTATÁST TARTAL-
MAZNAK ANNAK ÉRDEKÉBEN, HOGY
• Felhívják a figyelmet a motorokhoz kapcsolódó veszélyekre
• Tájékoztatást adjanak a veszélyekhez kapcsolódó sérülési
kockázatokról és
• Megadják azt, hogy hogyan lehet elkerülni vagy csökkenteni
a sérülések kockázatát.
Ezt a biztonsági figyelemfelhívó jelet olyan biztonságtechnikai
tájékoztatás nyújtására használjuk, amely esetleg személyi sérülést
eredményezõ veszélyekre vonatkozik.
Figyelmeztetõ szót (VESZÉLY, FIGYELMEZTETÉS vagy VIGYÁZAT)
a figyelemfelhívó szimbólummal arra használunk, hogy jelezzük
a sérülés valószínûségét és potenciális súlyosságát ezenkívül veszélyt
jelzõ jelet használhatunk arra, hogy bemutassuk a veszély fajtáját.
VESZÉLY azt a kockázatot jelzi, melyet ha nem kerül el, ak-
kor halál vagy súlyos sérülés a következménye.
FIGYELMEZTETÉS azt a kockázatot jelzi, aminek
a következménye halál vagy súlyos sérülés lehet.
VIGYÁZAT azt a kockázatot jelzi, melyet ha nem kerül el,
kisebb vagy közepes mértékû sérülés fordulhat elõ.
Ha a VIGYÁZAT
, szót a figyelemfelhívó jel nélkül
használjuk, akkor az olyan helyzetet jelöl, aminek az
eredménye a motor megrongálódása lehet.
Ennek a terméknek a motor kipufogógázai Kalifornia állam hatóságai
elõtt ismert olyan anyagokat tartalmaznak, amelyek rákot, születési
rendellenességeket vagy egyéb a szaporodást befolyásoló ártalmat
okoznak.
VIGYÁZAT
