4 Instalación!
El!equipo!incluye!una!pantalla!frontal,!un!teclado!central!de!comando!y!un!botón!lateral.!
El!equipo!debe!montarse!verticalmente!sobre!una!superficie!plana,!manteniendo!un!mínimo!de!15!cm!
de!las!paredes!u!otros!elementos!para!permitir!una!buena!ventilación.!
Antes!de!iniciar!la!instalación !asegúr es e!de!que!el!circuito!hidráulico!está!cortado!y!que!la!instalación!
eléctrica!está!aislada.!
!
4.1 Instalación!Hidráulica!
!

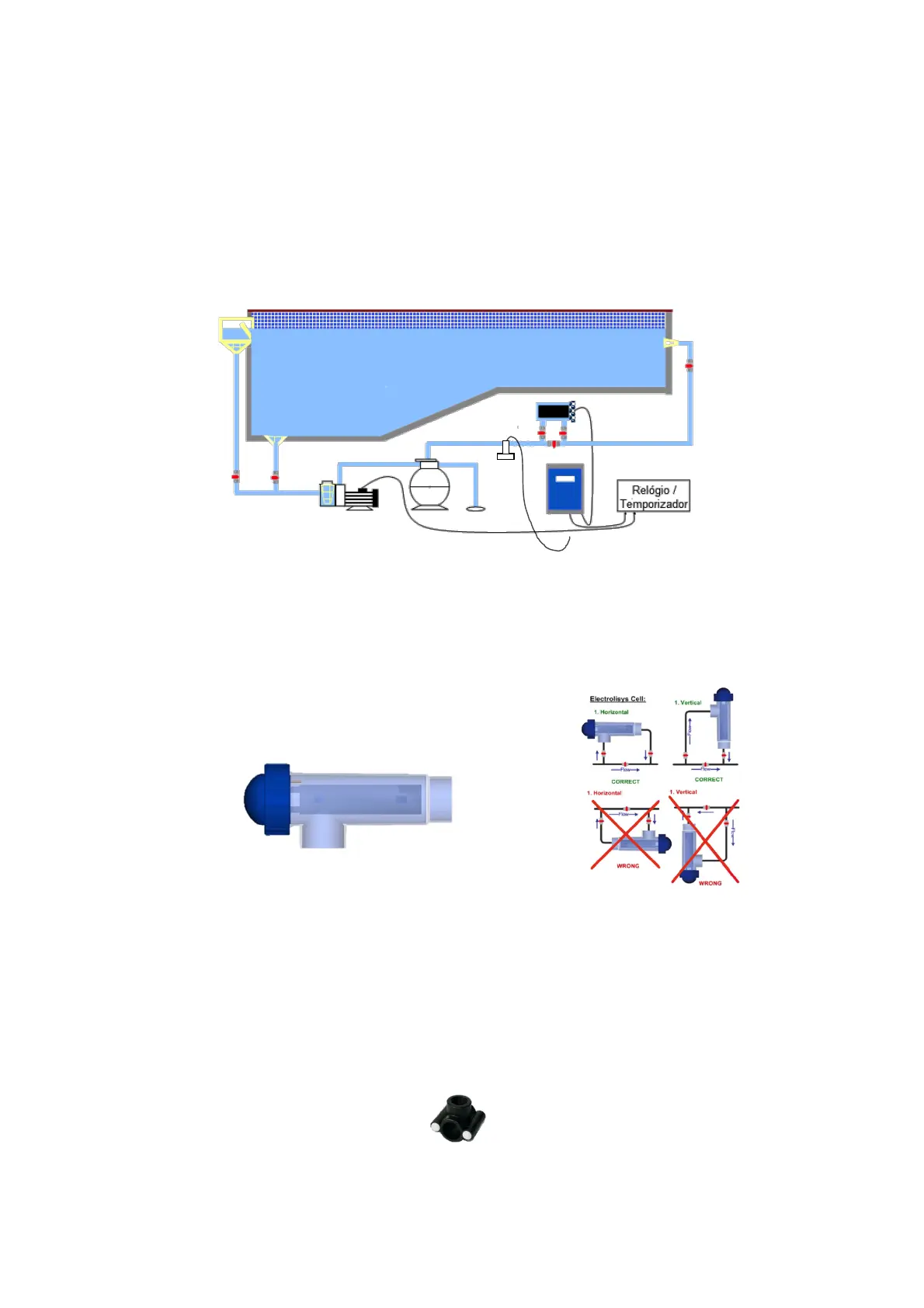

Figura!2-!Representación!Hidráulica!del!Sistema!
!
4.1.1 Instalación!de!la!Celda!de!Electrolisis!
La!celda!de!electrólisis!se!puede!instalar!horizontal!o!verticalmente.!El!punto!de!conexión!de!los!cables!
debe!quedarse!hacia! arriba,!para! que!sea!posible! crear!un!espacio!de!retención!del!gas,! originado!por! la!
electrolisis,!si!hay!una!falla!de!circulación!de!agua!(véase!figura!3).!!
!
!
!
!
!
!
!
!
!
!
!
!!!!!!!!!!!!!! ! Figura!2!–!Celda!de!Electrolisis! ! Figura!3-!Posición!de!Celda!de!Electrolisis!
!
El!m ontaje!de!la! celda!d e b e!h a c ers e!d e sp u é s!d e l!filtro !d e !are n a !co mo!ejemp lific ad o !e n !la!f igu ra !1 .!!Si!es!
posible,!se!recomienda!q ue!la!tubería!que !conecta!a!la!celda!sea!rígidamente!atornillada!a!una!p ared!
sólida!o!en!un!panel!fijo,!para!evitar!el!estrés!mecánico!en!el!interior!de!la!celda.!
!
4.1.2 Instalación!de!la!Sonda!de!Temperatura!!
La!instalación!de!la!sonda!de!temperatura!se!d ebe!rea lizar!con!el!collarín!de!½"!su ministrado ,!s ie mpre!
entre!el!filtro!de!arena!y!la!celda!de!electrólisis.!
!
!
!
Figura!4!-!Collarín!!
