4 Instalação!
Este!equipamento!inclui!um!d isp la y!fro n tal,!um!teclado!de!comando!central!e!um!botão!lateral.!!
O! equipamento! deve! ser! montado! verticalmente,! numa! superfície! plana,! guardando! um! mínimo! de!
15cm!de!distância!das!paredes,!ou!outros!componentes,!para!permitir!uma!boa!ventilação.!
Antes! de! iniciar! a! instalação! certifique-se! de! que! todos! os! circuitos! hidráulicos! estão! cortados! e! a!
instalação !e léc tric a!está!isolada.!
!
4.1 Instalação!Hidráu lic a !
!
!

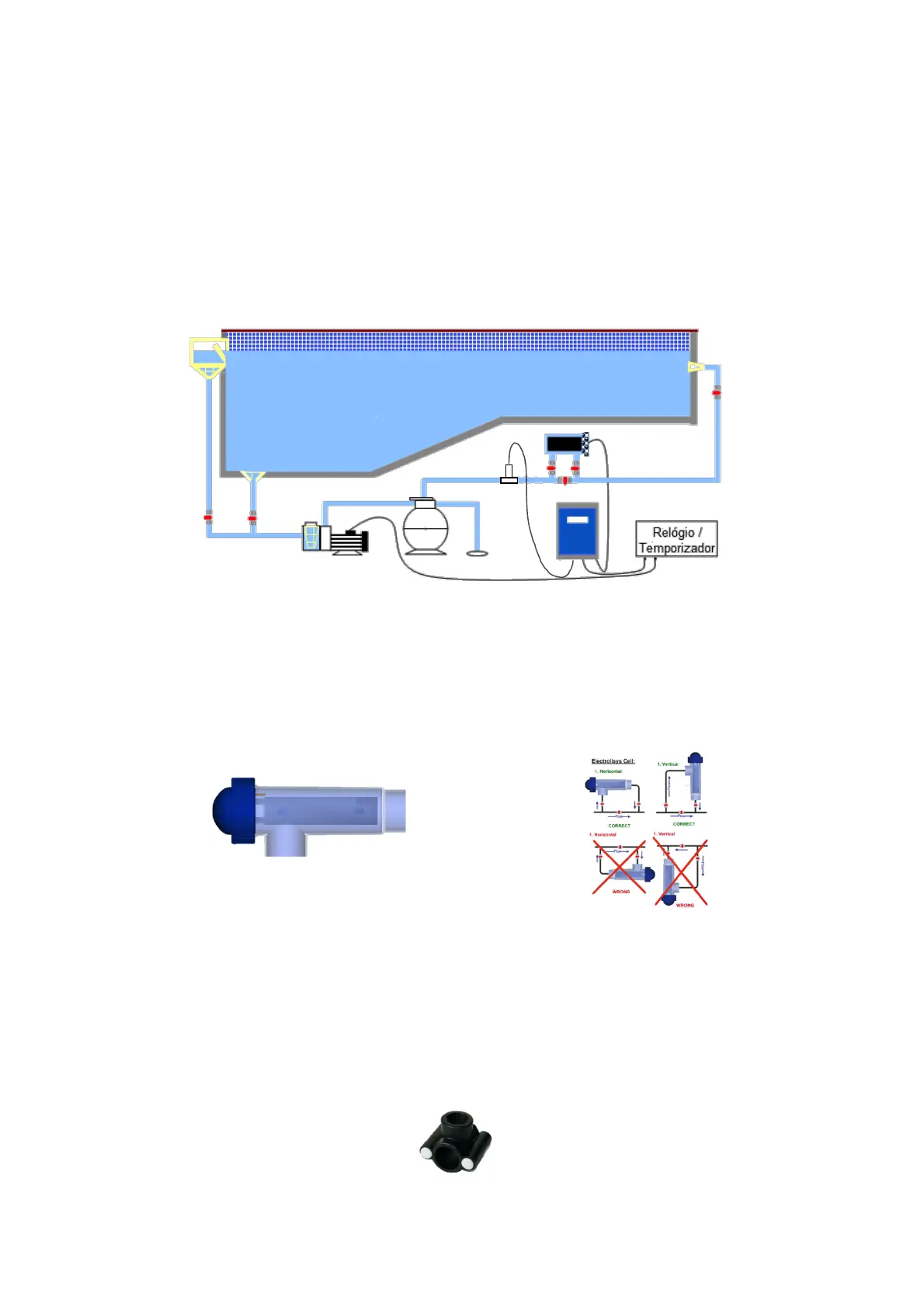

Figura!1-!Representação!Hidráulica!do!Sistema!
!
4.1.1 Instalação!da!Célula!de!Electrólise!
A!célula!de!electrólise!po de!ser!instalada!na!horizo ntal!ou!na!vertical.!Neste!último!caso,!a!face!à!qual!
são!ligados! o s! fios!eléctricos!deve! ficar! voltada!para! cim a,! para!que! seja! possível!criar!um! espaço!de!
retenção!do! gás!originado!pela!electrólise!no!caso!de!falha!na!circulação!da!água!(ver!Figura!3).!!
!
!
!
!
!
!
!
!
!
Figura!2!-!Célula!de!Electrólise! ! Figura!3-!Posição!da!Célula!de!Electrólise!
!
A!entrada!da!célula!deve!ser!ligada!depois!do!filtro!de!areia!conform e! Figura!1.!Se!possível,!a co n se lha -se!
que! as!tubagens!de!ligação!à!célula!sejam!rigida m e nte!a pa rafu sa da s!a!u m a!p are de !ou !pa inel!resiste nte ,!
para!evitar!o!esforço!mecânico!no!corpo!da!célula.!!
!
4.1.2 Instalação!da!Sonda!de!Temperatura!
A!instalação!da!sonda!de! temperatura!é! feita!com !a!tomada!em!carga! com ! saída! a!½”,!fo rne cida!sempre!
entre!o!filtro!de!areia!e!a!célula!de!electrólise.!
!
!
!
!
Figura!4!-!Tomada!em!carga!
