1009719 Rev. E6.
MONTAJE
================================================================================================

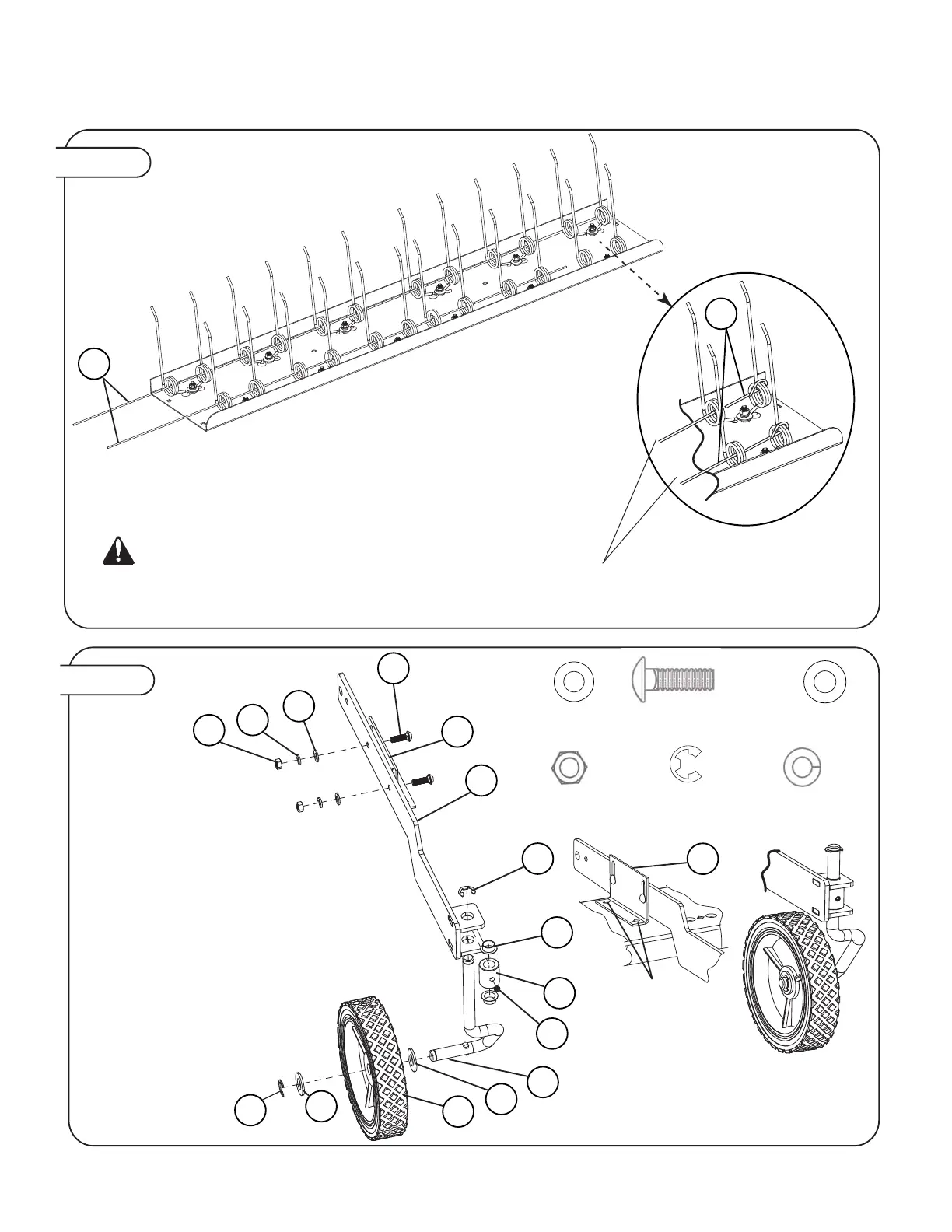

Figura 2.
25
25
ADVERTENCIA:
Si no coloca los alambres de seguridad, puede
llegar a lastimarse, ya que alguna de las púas
podría desengancharse de la bandeja.
Doble cada uno de los extremos
de ambos alambres de seguridad,
como se muestra.
NOTA:
Inserte cada uno de los dos alambres de seguridad
(25) a través de las bobinas, como se muestra.
Asegúrese de que cada extremo quede
completamente doblado sobre la parte recta del
alambre de seguridad.
Figura 3.
26
Arandela de 5/16"
Cant. 2
31
Arandela de 5/8"
Cant. 2
Anillo E de 5/8”
Cant. 2
30
24
Perno del vagón de
5/16" x 1" Cant. 2
Rueda y eje
montados
28
27
26
24
30
20
32
33
22
31
23
31
30
19
43
Instalación del
soporte del
bastidor (19)
19
Cuadrado
27
Arandela de seguridad
de 5/16'' Cant. 2
28
Tuerca hexagonal de 5/16''
Cant. 2
Ajuste a mano los sujetadores usados
para atornillar el montaje frontal (20)
al soporte del bastidor (19). Instale la
rueda (23) al eje (22) con arandelas (31)
de 5/8" y el anillo E de 5/8" (30). Inserte el
cojinete de nylon (32) en los orificios superior
e inferior en el extremo del montaje frontal (20)
con la brida en el interior. Sostenga el cubo de
la rueda (33) entre los cojinetes de nylon (20)
y deslice el eje (22) a través del cojinete de
nylon (32) y el cubo de la rueda (33). Instale
el tornillo de fijación (43) en el cubo de la
rueda (33) y termine el montaje mediante la
instalación del anillo E (30) en cada extremo
del eje (22).
NOTA: deje las tuercas (28) y el tornillo de
fijación (43) flojos para el ajuste posterior(vea
las Fig. 9 y 10)
Son necesarios dos conjuntos de montaje
delanteros (20) y (19) (vea la Fig. 4) para
la orientación de cada montaje, y vea
también la Instalación del soporte
del bastidor (19).
