Brinly DTZ-48BH - Vue des Composants Et Liste des Références

1009719 Rév. E4.
N° DE Nº DE PIÈCE DESCRIPTION QTÉ
1 1009744-10 Support en « V » 2
2 1009749-10 Bras de serrage 1
3 1009746-10 Pinceur de travail 2
4 B-4820 Contre-écrou en nylon de 0,95 cm (3/8 po) 5
5 2M1656P Boulon à tête hexagonale de
1,27 cm x 8,9 cm (1/2 po x 3-1/2 po)
1
6 1009774 Tige avec autocollant 1
7 2M1256P Boulon à tête hexagonale de
0,95 cm x 8,9 cm (3/8 po x 3-1/2 po)
5
8 1009766-10 Tube d’entretoise de 5 cm (2 po) 1
9 B-5096Y Contre-écrou en nylon de 1,3 cm (1/2 po) 3
10 1009763 Écrou borgne de 1,59 cm (5/8 po) 1
11 30M2000P Écrou hexagonal de 1,59 cm (5/8 po) 1
12 1009764 Boulon à tête hexagonale de
1,59 cm x 10,1 cm (5/8 po x 4 po)
1
13 B-4786 Contre-écrou en nylon de 0,8 cm (5/16 po) 4
14 2M1044P Boulon à tête hexagonale de
0,79 cm x 6,98 cm (5/16 po x 2-3/4 po)
4
15 1009752-10 Pivot long 1
16 1009767-10 Tube d’entretoise de 4,4 cm (1-3/4 po) 1
17 1009750-10 Bras fi xe 1
18 1009751-10 Pivot court 1
19 R-713-10 Support d’armature 2
20 1009770-10 Support avant 2
21 1009773 Plateau avec autocollant 1
N° DE Nº DE PIÈCE DESCRIPTION QTÉ
22 R-1933-01 Essieu 2
23 1009765 Roue 2
24 11M1016P Boulon de carrosserie de
0,79 cm x 2,5 cm (5/16 po x 1 po)
20
25 R1504 Câble de sécurité 2
26 R-618 Rondelle spéciale 12
27 40M1000P Rondelle de blocage de 5/16 po
(0,8 cm)
20
28 30M1000P Écrou hexagonal de 5/16 po (0,8 cm) 20
29 R-616 Disque denté 12
30 F-577 Bague en E de 1,6 cm (5/8 po) 4
31 45M2121P Rondelle de 1,6 cm (5/8 po) 4
32 R-719 Coussinyl 4
33 R-720-01 Moyeu de roue 2
34 R-2303 Axe de chape de 0,8 cm x 3,5 cm
(5/16 x 1-3/8 po)
2
35 V-219P Axe de chape de 1,3 cm x 3,2 cm
(1/2 po x 1-1/4 po)
2
36 B-983 Goupille en épingle à cheveux 2
37 D-146P Goupille en épingle à cheveux 2
38 P-234 Entretoise 2
39 2M1632P Boulon à tête hexagonale de
1,3 cm x 5,1 cm (1/2 po x 2 po)
2
41 45M1111P Rondelle de 0,8 cm (5/16 po) 8
42 1009778 Bords en caoutchouc (76,2 cm, 30 po) 1
43 V-336 Vis de réglage de 0,8 cm (5/16 po) 2

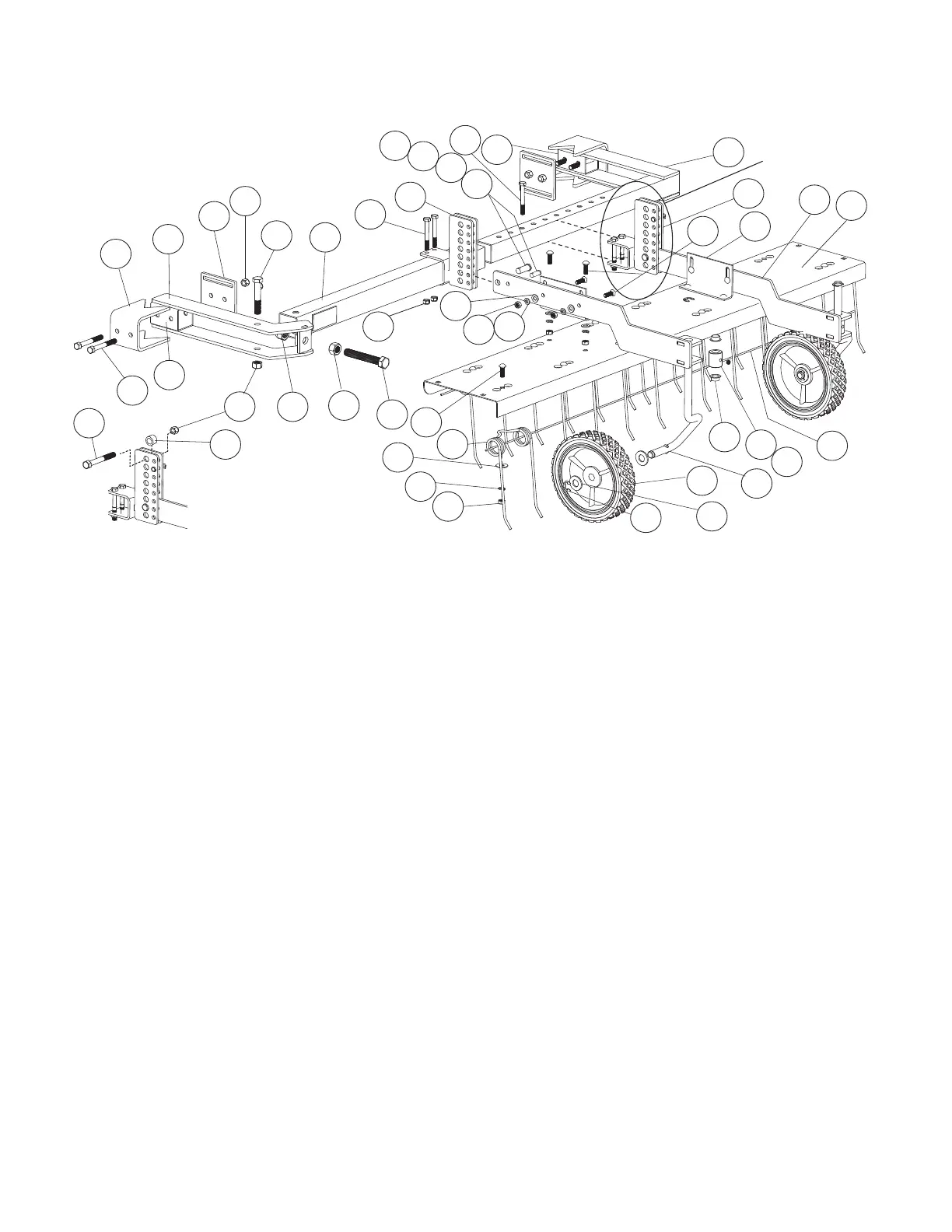

VUE DES COMPOSANTS ET LISTE DES RÉFÉRENCES
================================================================================================
7
6
5
4
3
2
1
8
9
12
11
10
13
14
15
16
17
18
19
41
26
27
28
24
30
23
22
32
20
33
31
25
29
34
35
36
37
28
27
24
21
43
38
Vue détaillée A
L'entretoise (38) va
entre les plaques
39
Vue détaillée A
7
