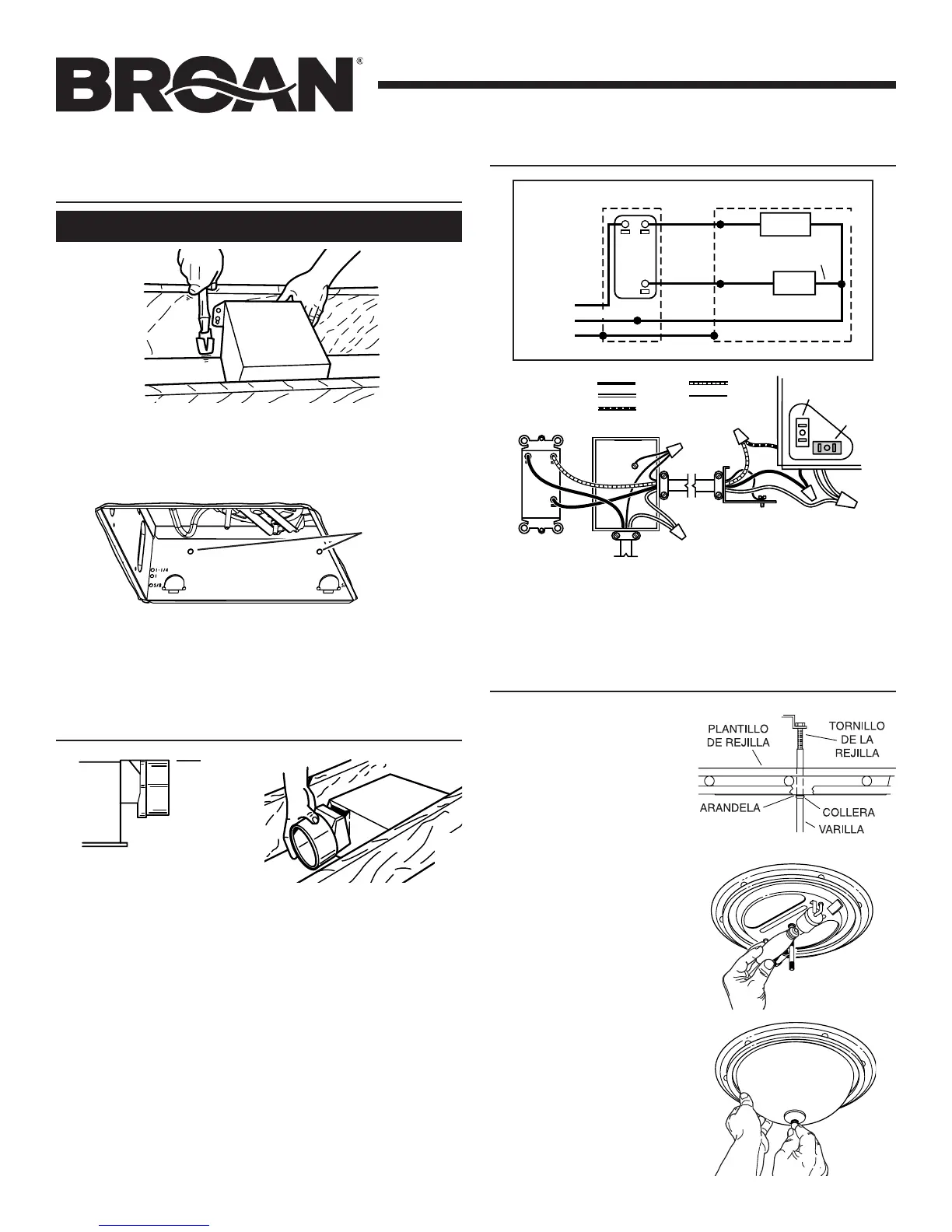

MODELOS 754RB • 754SN
INSTALACIÓN DE LA
CUBIERTA (continuación)
INSTALACIÓN DEL SISTEMA
DE CONDUCTOS
AL RAS
NOTA: El conector del conducto
tiene una aleta compensadora
para el regulador de tiro La aleta
CONEXIÓN ELÉCTRICA
CAJA DEL CONMUTADOR
LAMP.
VENT.
CONTROL DOBLE
(se vende por separado)
BLANCO
NEGRO
ROJO
TIERRA
(desnudo)
PLACA DE
CONEXIONES
LÍNEA DE ENTRADA
DE 120 VCA
AZUL
RECEPTÁCULO
BLANCO (LAMP.)
RECEPTÁCULO
NEGRO (VENT.)
estará “abierta” aproximadamente 1” (2.5 cm) cuando el conector del
conducto se sujete a la cubierta. Este diseño permite que el material
de aislamiento esté en contacto directo con la cubierta del ventila-
dor con lámpara de acuerdo con las normas de UL (Underwriters
Laboratories). Sin embargo, la más ligera corriente invertida cerrará
la aleta del regulador de tiro, evitando así la entrada de aire a la
unidad o al espacio terminado.
4. Coloque la cubierta en la abertura de manera que su borde in-
ferior quede al ras del cielo raso terminado. Clave la cubierta en
la vigueta a través del orificio en forma de cerradura, en ambos
lados. Para asegurar un montaje sin ruido, coloque otro clavo
en el orificio superior de cada aleta de montaje.
Construcción existente
5. En la cubierta se pueden encontrar orificios de montaje adicio-
nales para aquellas instalaciones en las que es inconveniente
o imposible el acceso desde arriba. Clave o atornille la cubierta
directamente en las viguetas o el armazón.
ORIFICIOS DE
MONTAJE ADI-
CIONALES
1. Conecte a presión el conector del regulador de tiro/conducto en
la cubierta. Asegúrese de que las aletas del conector queden
fijas en las ranuras de la cubierta. La parte superior del conec-
tor del regulador de tiro/conducto debe quedar al ras de la parte
superior de la cubierta.
2. Conecte el conducto redondo de 4” (10.2 cm) en el conector del
regulador de tiro/conducto y extienda el conducto hasta el exterior
a través de una tapa de techo o de pared. Revise el regulador
de tiro para asegurarse de que abre libremente. Coloque cinta
en todas las conexiones de los conductos para asegurarlas y
hacerlas herméticas.
ARME EL TACHO DE REJILLA
Y LA COTINILLA DE VIDRIO
1. Conecte la unidad de acu-
erdo con este diagrama. Ex-
tienda el cable eléctrico a la unidad
tan directamente como sea posible.
No permita que el cable toque los costados ni la parte superior
de la unidad después de que la instalación esté terminada.
1. Coloque la planrtillo de la
rejilla sobre la caja del ven-
tilador y conecte el enchufe
del cableado preformado
en el receptáculo blanco
de la caja del ventilador.
2. Introduzca la varilla a
través del orificio central
de la plantillo de la rejilla.
Coloque la arandela entre
la collera de la varilla y la
plantillo.
3. Enrosque la varilla en el
tornillo de la parrilla de la
caja, hasta que la plantillo
quede ajustada contra el
cielo raso.
4. Instale las bombillas. Uti-
lice los bulbos de cande-
labro incandescente, 60
vatios máximo.
5. Coloque la pantalla de
vidrio sobre la varilla de
montaje y alinee la pantalla
en la plantillo de la rejilla.
Asegure la pantalla de vid-
rio en la plantillo de la rejilla
con el tuerca de remate.
6. Restaure la energía eléctri-
ca y verifique la operación
de la unidad.
DIAGRAMA ELÉCTRICO
NEGRO
COMM.
VENT.
AZUL
NEGRO
BLANCO
LAMP.
(BLNC.)
TIERRA
VENT.
(NEG.)
UNIDAD
CAJA DE CONMUTADOR
COMM.
LAMP.
LÍNEA
DE ENT.
NEGRO
ROJO
BLANCO
TIERRA
BLANCO
BLANCO
