Broan EVOLUTION QP430SS - Prepare la Campana

Página 22
MODELOS QP430SS • QP436SS • QP442SS
7 Retire las placas de agujero ciego vertical de 3¼ x
14 pulg. (8.2 x 35.5 cm), horizontal de 3¼ x 14 pulg.
(8.2 x 35.5 cm), oredonda de 7 pulg. (18 cm), según
corresponda a su método de conductos.
PLACA VERTICAL
DE AGUJERO CIEGO
DE 3¼ X 14 PULG.
(8.2 X 35.5 CM)
PLACA VERTICAL
DE AGUJERO CIEGO
DE 3¼ X 14 PULG.
(8.2 X 35.5 CM)
PLACA DE CONDUCTO
REDONDO
DE 7 PULG. (18 CM)
8 SÓLO PARA INSTALAR EL CONDUCTO VERTICAL REDONDO
DE 7 PULG. (18 CM) Y DE 3¼ X 14 PULG. (8.2 X 35.5 CM):
Acople el conector del regulador de tiro/conducto de
3¼ pulg. x 14 pulg. (8.2 x 35.5 cm) (si está usando el
conducto de 3¼ pulg. x 14 pulg. [8.2 x 35.5 cm]) o la placa
redonda de 7 pulg. (18 cm) (si está usando el conducto
redondo de 7 pulg. [18 cm]) por la abertura del agujero ciego.
Notas:
Para acomodar los conductos descentrados: el conector del regulador
de tiro/conducto de 3¼ x 14 pulg. (8.2 x 35.5 cm) puede instalarse a
una distancia hasta de 1/2 pulg. (1.2 cm) desde el centro de la campana
hacia cualquier lado, y la placa del conducto redondo de 7 pulg. (18 cm)
puede instalarse a 1/2 pulg. (1.2 cm) desde el centro de la campana
hacia cualquier lado. Instale el conector del regulador de tiro/conducto de
3¼ x 14 pulg. (8.2 x 35.5 cm) con el pivote de aleta del regulador más
cercano al borde superior/trasero de la campana.
BORDE
SUPERIOR/
POSTERIOR DE
LA CAMPANA
PIVOTE DE LA
ALETA DEL
REGULADOR
REGULADOR/CONECTOR DE CONDUCTOS
DE 3¼ X 14 PULG. (8.2 X 35.5 CM)
9 SÓLO PARA INSTALACIÓN HORIZONTAL
DE 3¼ X 14 PULG. (8.2 X 35.5 CM):
Retire y deseche la placa desviadora vertical.
5 Quite los 6 tornillos que sostienen el recipiente inferior
a la campana. Deje a un lado el recipiente inferior y
lostornillos.

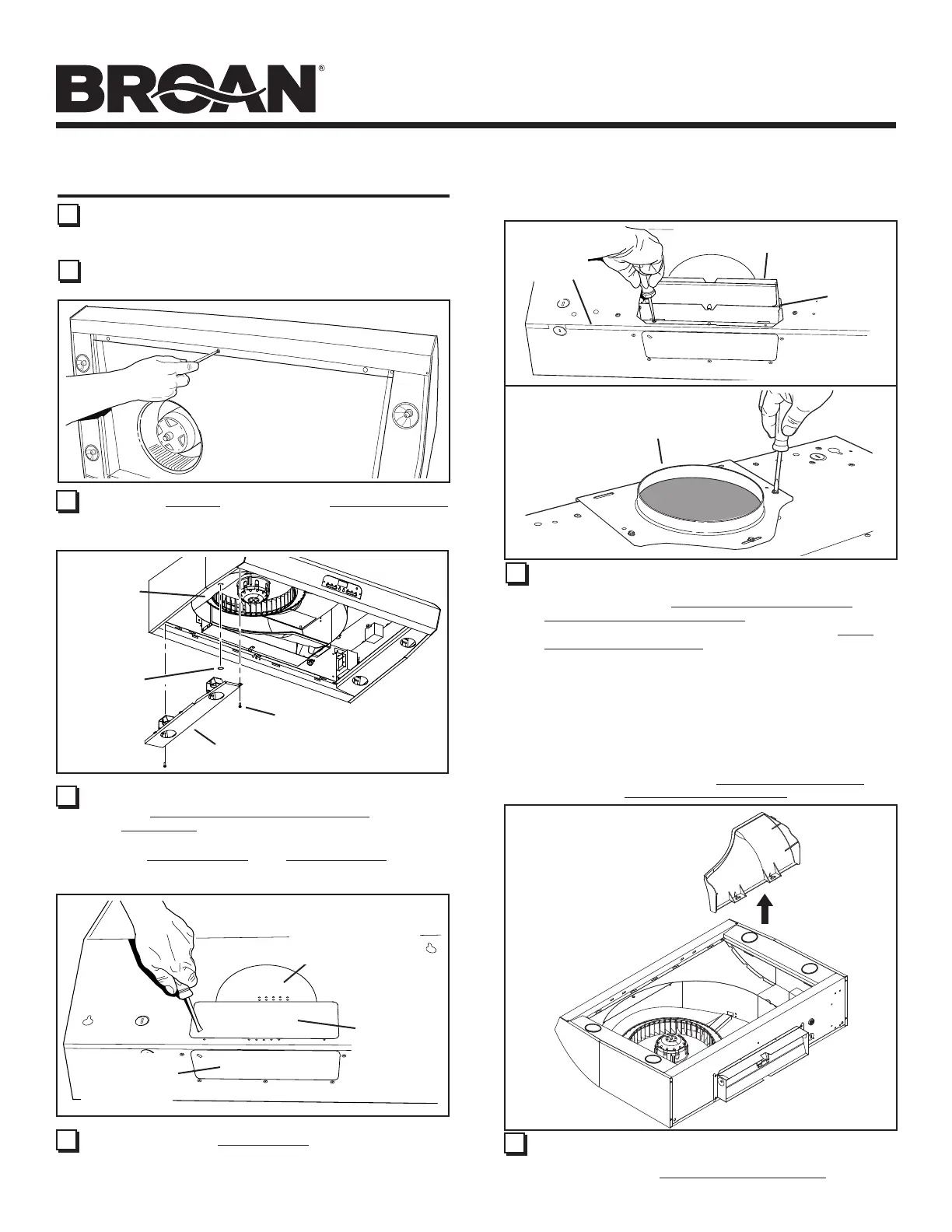

PREPARE LA CAMPANA
4 Retire toda la película protectora de polietileno de la
campana.
3 Retire la bolsa con piezas y el conector para regulador/
conducto de 3¼ x 14 pulg. (8.2 x 35.5 cm) del interior de
la caja de herrajes, incluida con la campana.
6 SÓLO PARA EL MODELO DE 30 PULG. (76 CM):
Retire el panel de luces del lado izquierdo quitando
dos (2) tornillos y desconectando el conector eléctrico.
Quite el buje de caucho en la tapa deslizante. Deje las
piezas a un lado.
PANEL DE LUCES DEL
LADO IZQUIERDO
TORNILLOS
BUJE
TAPA
DESLIZANTE
PLACA REDONDA DE
AGUJERO CIEGO DE
7 PULG. (18 CM) (También
desmonte la placa vertical de
3¼ x 14 pulg. [8.2 x 35.5 cm])
