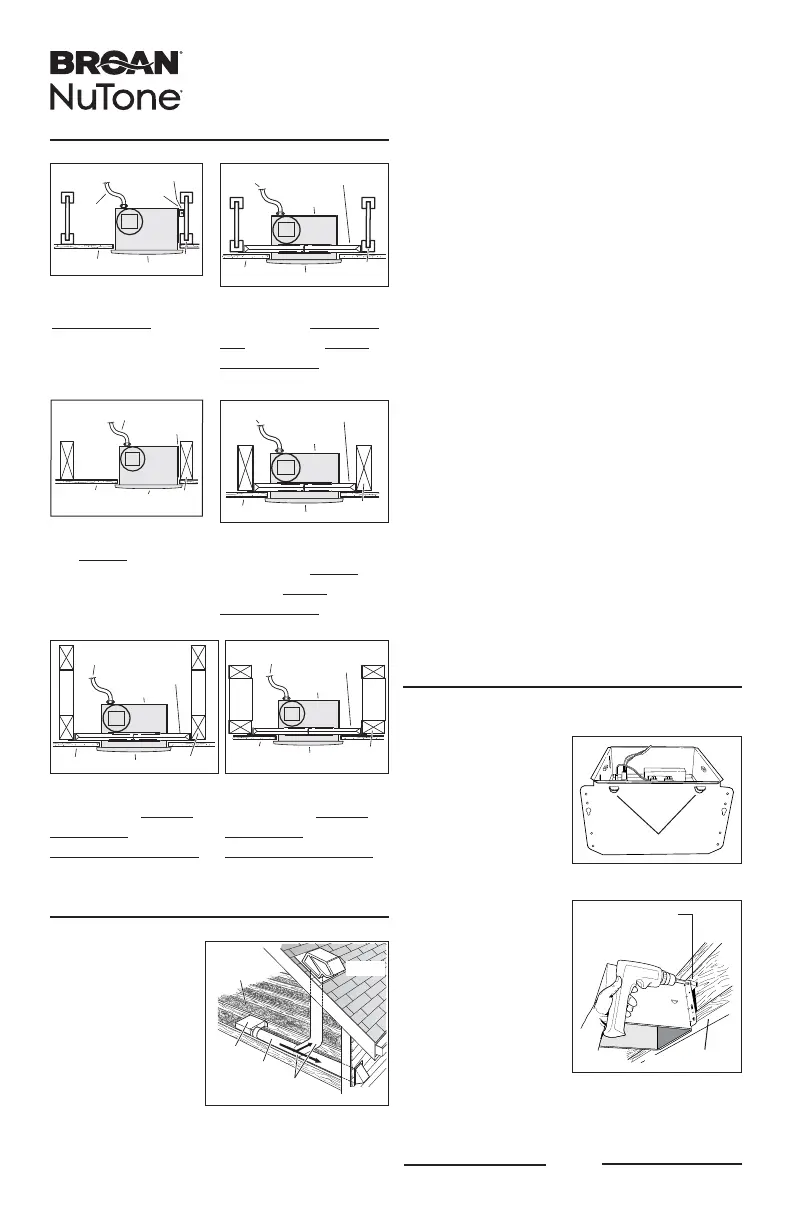

INSTALLATIONS TYPES
ENTRETROISE
POUR SOLIVE EN «
I »
BRIDES
DE MONTAGE
SOLIVE
EN «
I »
GRILLE
BOÎTIER
CÂBLE
ÉLECTRIQUE
MATÉRIAU
DE PLAFOND
Boîtier monté sur des
solives en « I ».
GRILLE
BOÎTIER
MATÉRIAU
DE PLAFOND
C
Â
BLE
ÉLECTRIQUE
BRIDES
DE MONTAGE
SOLIVE
DE PLAFOND
BH0003F
Boîtier monté n’importe
où entre des poutres
triangulées à l’aide de
barres de suspension.
MATÉRIAU
DE PLAFOND
GRILLE
BOÎTIER
BARRES DE SUSPENSION
(s’étirent jusqu’à 24 po)
POUTRE
TRIANGULÉE
CÂBLE
ÉLECTRIQUE
CÂBLE
ÉLECTRIQUE
GRILLE
SOLIVE
EN «
I »
BARRES DE SUSPENSION
(s’étirent jusqu’à 24 po)
BOÎTIER
MATÉRIAU
DE PLAFOND
Boîtier monté n’importe
où entre des solives en
« I » à l’aide de barres
de suspension.
Boîtier monté sur
des solives.
CÂBLE
ÉLECTRIQUE
BOÎTIER
MATÉRIAU
DE PLAFOND
GRILLE
SOLIVE
DE PLAFOND
BARRES DE SUSPENSION
(s’étirent jusqu’à 24 po)
Boîtier monté n’importe
où entre des solives à
l’aide de barres
de suspension.
Boîtier monté n’importe
où entre des poutres
triangulées à l’aide de
barres de suspension.
BH0006F
MATÉRIAU
DE PLAFOND
GRILLE
BOÎTIER
BARRES DE SUSPENSION
(s’étirent jusqu’à 24 po)
POUTRE
TRIANGULÉE
CÂBLE
ÉLECTRIQUE
1a. Installation du boîtier à la solive ou à la
solive en « I ».
Utiliser des pinces
pour plier les
PATTES du boîtier
à 90°. Maintenir
le boîtier en place
afi n que ses pattes
touchent au bas de
la solive. Le boîtier
est installé à l’aide
de quatre vis ou
clous. Visser ou
clouer le boîtier à la
solive à travers les
trous les plus bas
dans chaque bride
de montage, puis
dans les trous
plus haut.
NOTE : L’installation
à la SOLIVE EN « I » (illustrée ci-haut) requiert
l’utilisation D’ENTRETOISES (incluses) entre les
trous les plus hauts de chaque bride de montage
et la solive en « I ».
INSTALLATION DU BOÎTIER
ET DU CONDUIT
BD0001
PATTES
BR0001
ENTRETOISE
(POUR INSTALLATION À
LA SOLIVE EN « I »)
SOLIVE EN « I »
OU
CAPUCHON
DE TOIT
*
COUDE(S) ROND(S)
DE 4 po
*
CONDUIT ROND
DE 4 po
*
CAPUCHON
MURAL
*
*
Vendus
séparément
ISOLANT
(Peut être placé autour
et par-dessus le boîtier
du ventilateur.)
BOÎTIER DU
VENTILATEUR
BH0043F
PLANIFICATION DE L’INSTALLATION
1. Planifi cation de
l’emplacement
de l’installation.
L’emplacement
de votre
ventilateur
à détection
d’humidité est
crucial. Pour un
fonctionnement optimal, suivre les
directives suivantes :
• Choisir l’emplacement de l’appareil au-dessus ou à
l’intérieur de 5 pi de la pomme de douche (un circuit
protégé par un disjoncteur de fuite à la terre (DDFT)
est requis).
• Ne pas installer l’appareil près d’une source de chaleur
ou de refroidissement, car cela peut infl uer sur le
taux d’humidité.
• Ne pas installer l’appareil près d’une fenêtre.
L’appareil peut répondre au taux d’humidité extérieur.
• L’appareil doit être installé dans un plafond afi n de
bien détecter la présence d’humidité.
• Installer l’appareil seulement dans un plafond plat de
12 pi de haut maximum pour une détection optimale.
• Le ventilateur fonctionnera plus efficacement
lorsqu’il est installé avec un conduit très court et le
moins de coudes possible.
• Utiliser un capuchon de toit ou de mur ayant un
clapet intégré afi n de réduire le refoulement d’air.
2. Planifi cation du branchement.
• Planifi er la bonne alimentation en tension ainsi que
le câble d’alimentation approprié pour l’appareil. Le
câble d’alimentation doit être acheminé au boîtier de
l’interrupteur, puis à l’appareil (voir BRANCHEMENT
ÉLECTRIQUE à la page 7).
• Ne pas faire fonctionner cet appareil avec une
commande de vitesse. Cela endommagerait le capteur.
MODÈLES QTRE080H • QTRE100H
QTREN080H • QTREN100H
2
