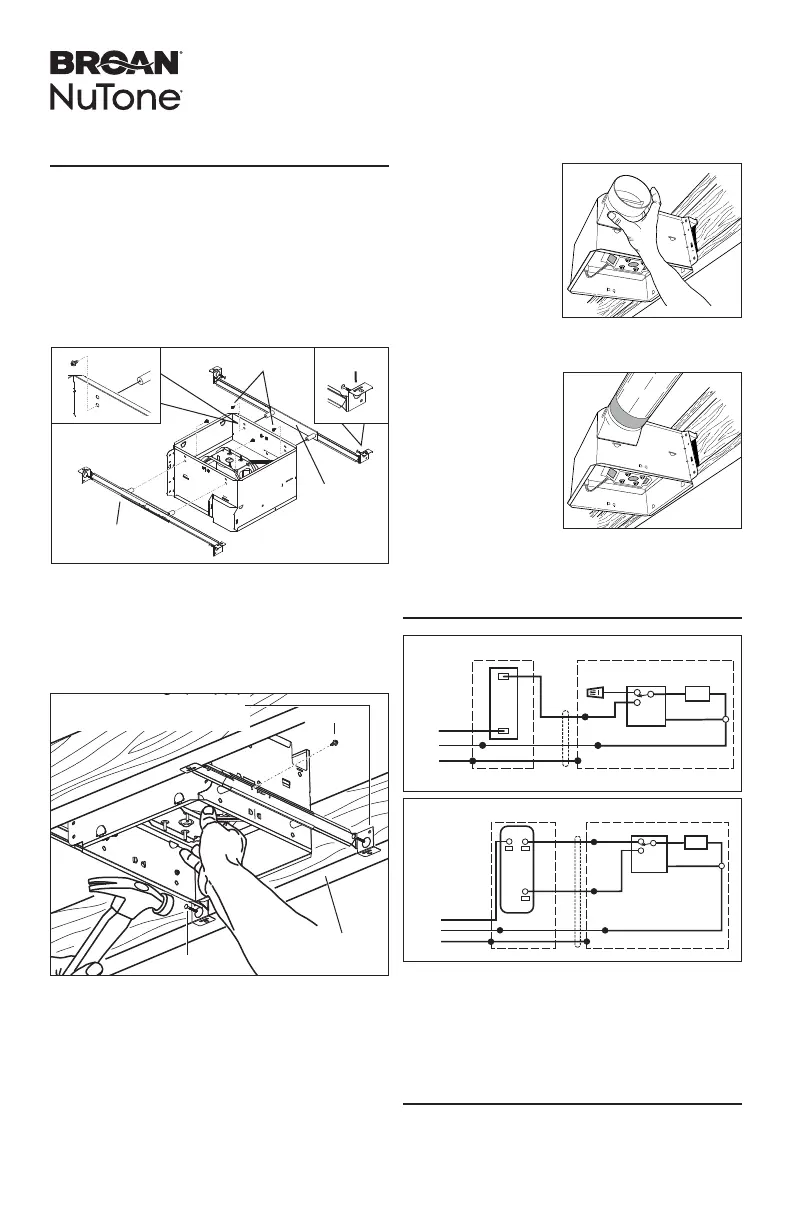

1b. Installation du boîtier n’importe où entre des
poutres triangulées, des solives ou des solives
en « I » à l’aide de barres de suspension.
Des BARRES DE SUSPENSION à glissière sont
fournies pour permettre un positionnement du
boîtier n’importe où entre les éléments d’armature.
Elle peuvent être utilisées sur n’importe quel type
d’armature (solive en « I », solive standard et poutre
triangulée) et peuvent s’étirer jusqu’à 24 po.
Fixer les GLISSIÈRES au boîtier en utilisant les VIS
fournies. S’assurer que les PATTES soient vers le
haut tel qu’il est illustré. Utiliser l’ensemble des trous
de montage (marqués STD) pour fi xer le boîtier à ras
avec le matériau du plafond. Utiliser l’autre ensemble
de trous pour fi xer le boîtier à ras avec le dessus du
matériau de plafond.
BD0002
STD
Étirer les BARRES DE SUSPENSION à la largeur
entre deux poutres.
Maintenir le ventilateur en place à l’aide des pattes
des barres de suspension appuyées sur le REBORD
INFÉRIEUR DE L’ARMATURE.
CLOUER le ventilateur à l’armature ou le visser (vis
non fournies) dans les TROUS près des CLOUS.
*Pour un fonctionnement silencieux : fi xer les barres
de suspension ensemble à l’aide de VIS ou utiliser
des pinces pour bien serrer les glissières sur les
barres de suspension.
2. Fixation du
clapet/raccord
de conduit.
Installer le clapet/
raccord de conduit
sur le boîtier.
S’assurer qu’il
est à ras avec le
dessus du boîtier
et que le clapet se
ferme parfaitement.
3. Installation
d’un conduit
rond de 4 po.
Fixer un conduit
rond de 4 po au
clapet/raccord
de conduit.
Acheminer
le conduit
au capuchon de toit ou de mur. Sceller
hermétiquement tous les joints à l’aide de ruban
à conduits.
INSTALLATION DU BOÎTIER
ET DU CONDUIT (
SUITE)
4. Branchement des fi ls électriques.
Acheminer un fi l de 120 V c.a. jusqu’à l’emplacement
de l’installation. Utiliser un connecteur approprié et
homologué UL pour fi xer le fi l d’alimentation à la
plaque de branchement. Brancher les fi ls tel qu’il
est illustré dans les schémas ci-dessus.
ENTRÉE
DE
120 V c.a.
BOÎTIER DE L’INTERRUPTEUR
BLANC
MISE À LA TERRE
BLANC
APPAREIL
NOIR
BLANC
MISE À LA TERRE
BLANC
NOIR
BLANC
CAPTEUR
D’HUMIDITÉ
VENT.
ROUGE
NOIR
ORANGE
BRUN
MODÈLE P68WN, COMMANDE À 2 FONCTIONS
(VENDUE SÉPARÉMENT)
COM
COMMANDE
D’HUMIDITÉ
(AUTO/ARRÊT)
VENTILATEUR
(MARCHE/ARRÊT)
INTERRUPTEUR MARCHE/ARRÊT
(VENDU SÉPARÉMENT)
INTERRUPTEUR
MARCHE/ARRÊT
ENTRÉE
DE
120 V c.a.
BOÎTIER
D’INTERRUPTEUR
BLANC
NOIR
BLANC
APPAREIL
ORANGE
NOIR
BLANC
MISE À
LA TERRE
BLANC
NOIR BLANC
BRUN
CAPTEUR
D’HUMIDITÉ
VENT.
MISE À
LA TERRE
BRANCHEMENT ÉLECTRIQUE
*VIS (2)
TROU POUR VIS DE
MONTAGE OPTIONNELLE (4)
CLOU (4)
REBORD INFÉRIEUR
DE L’ARMATURE
VIS (4)
PATTE
GLISSIÈRE (2)
BARRE DE
SUSPENSION (4)
MODÈLES QTRE080H • QTRE100H
QTREN080H • QTREN100H
5. Finir le plafond.
Installer le matériau du plafond. Découper autour
du boîtier.
INSTALLATION DE LA GRILLE
3
