Broan P12 - Piezas de Servicio

10

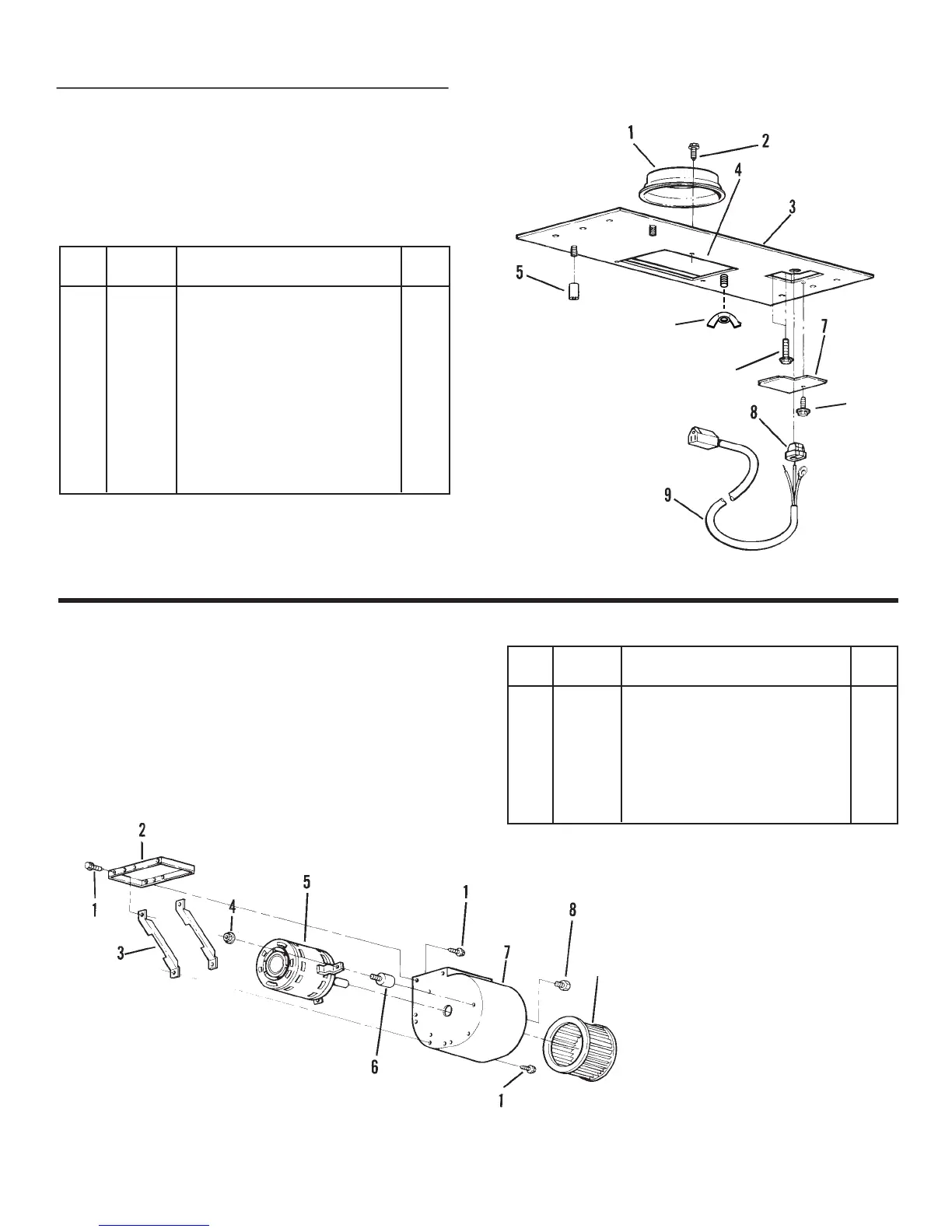

CLAVE PIEZA
N.º NÚMERO DESCRIPCIÓN CANT.
1 97010792 Conjunto del regulador de tiro 1
2 99170245 Tornillo, #8-18 x 3/8* 4
3 97014276 Estructura soldada de la placa de 1
empalme
4 99100387 Espuma de polietileno
5 99380605 Tuerca de cañón 2
6 99150471 Tornillo, #10-32 x ½ cabeza de 2
arandela hexagonal
7 98003370 Cubierta de la caja de salida 1
8 99100382 Alivio de tensión 1
9 99440033 Cordón eléctrico 1
10 99260472 Tuerca de mariposa 1
‡ 97002302 Bolsa de piezas (contiene (6) tornillos 1
para metales de #10-16 x 1½ de
cabeza troncocónica ranurada*)
97010648 Juego de empalme (completo)
* Herraje estándar. Se puede comprar en cualquier ferretería.
‡ NO SE ILUSTRA.
6
10
2
CLAVE PIEZA
N.º NÚMERO DESCRIPCIÓN CANT.
1 99170245 Tornillo, #8-18 x 3/8 * 6
2 98003365 Placa de montaje 1
3 98008019 Abrazadera del ventilador 2
4 99260477 Tuerca, 1/4-20 hexagonal con brida * 3
5 97011214 Motor 1
6 99100484 Bancada del motor 3
7 97014157 Espiral 1
8 99150536 Tornillo, 1/4-20 x 5/16 * 3
9 99020145 Rodete del ventilador 1
97015476 Conjunto del ventilador (completo)
* Herraje estándar. Se puede comprar en cualquier ferretería.
9
PIEZAS DE SERVICIO
Ventilador de rodete sencillo / Placa dempalme
Modelo P6
