- 15 -

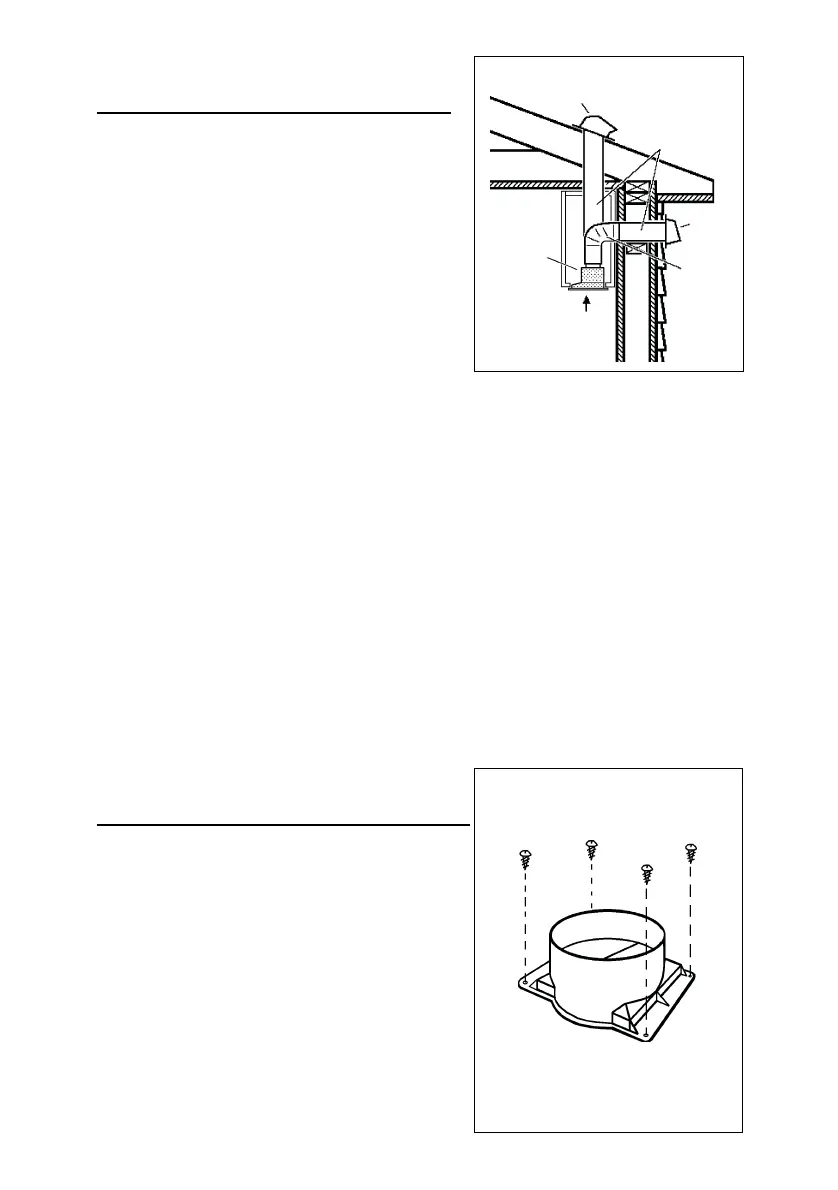

INSTALACION DEL TUBO DE
EXTRACCION
NOTA: para evitar el riesgo de incendio, use
solamente material de metal.
1. Decida donde va a colocar el tubo de
extracción entre la campana y la parte
exterior.
2. Un recorrido de tubo corto y recto permitirá
a la campana funcionar de manera más
eficaz.
3. Los recorridos largos de tubo, codos y
manguitos impiden el buen funcionamiento
de la campana. Use el menor número de
ellos posible.
4. Use une cinta para precintar las juntas entre
las partes del entubado.
5. Instale una cubierta ó una tapa. Una el tubo de metal de 8” de diámetro a la
cubierta y retroceda hasta la posición de la campana.
TAPA
PARED
TUBO DE 8” DE
DIÁMETRO
CUBIERTA DEL TEJADO
MANGUITO
DE 8” DE
DIÁMETRO
24” A 30” POR
ENCIMA DE LA
ZONA DE COCCIÓN
CAMPANA
VERSIÓN ASPIRANTE
INSTALACION DEL CASQUILLO
DE UNION CON EL TUBO
Sujete el casquillo de unión en la parte superior
de la campana; el casquillo de unión se asegura
por medio de tornillos.
