Broan PK22 - Page 16

- 16 -

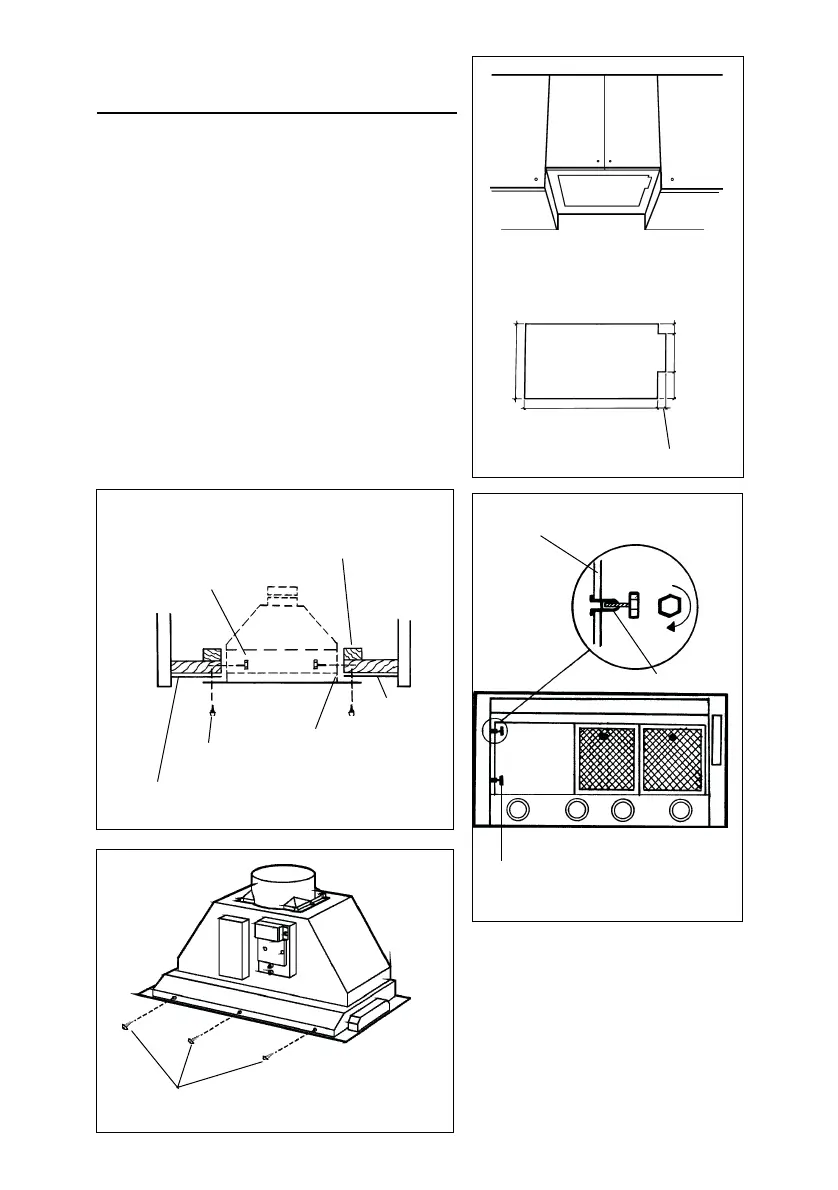

INSTALACION DE LA CAM-
PANA
1. Hacer en la base del armario la abertura
necesaria para acoger el aparato.
2. Introducir los (3) tornillos métricos en
dotación a través de la campana, detrás
de los filtros, con un casquillo para que
no sobresalgan al exterior.
3. Colocar el aparato y sujetarlo
provisionalmente enroscando los 3
tornillos A.
4. Tras montar la unidad y alinearla con la
parte inferior de la abertura, enroscar los
(4) tornillos en dotación en el lado de la
brida de metal y sujetarlos en la parte
inferior de manera que brida quede
alineada.
Si es necesario, se puede asegurar más
la campana enroscando los tornillos B
en los lados largos de la campana.
HACER LA ABERTURA EN LA BASE
DEL ARMARIO
(3)
TORNILLOS
DE METAL A
4 TORNILLOS
(NORMALES)
METAL U OTRO
MATERIAL NO
COMBUSTIBLE
TOPES DE MADERA Ó
METAL PARA SUJETAR
LOS LADOS DE LA UNIDAD
BTM
VER
DIMENSIONES
DEL CORTE
26" - 34-11/16"
1-9/16"
1-9/16"
14-3/4"
8-11/16"
4-1/2"
ARMAZÓN
AISLANTE
TOTAL
DE 3
3 TORNILLOS
DE METAL (A)
TORNILLOS B
