5.6 TOMA DE AR EXTERIOR
Para o bom funcionamento do termoaquecedor ou incastrável é essencial que no lugar de instalação seja introduzido suficiente ar para a
combustão e reoxigenação do próprio ambiente. Isto significa que, através de umas aberturas que estão em contacto com o exterior, deverá
poder circular ar para a combustão inclusive com as portas e janelas fechadas. Além disso, deverá cumprir os seguintes requisitos:
A entrada de ar deve estar posicionada de forma a não se obstruir. Além disso, deverá comunicar com o ambiente de instalação do
termoaquecedor ou incastrável e estar protegida por uma grelha. A superficie mínima desta entrada de ar não deverá ser inferior a 100 cm2.
Quando o fluxo de ar se obtiver através de aberturas comunicantes com ambientes adjacentes, tem de se evitar entradas de ar em ligação
com garagens, cozinhas, serviços ou centrais térmicas.
O Termoaquecedor conta com uma entrada de ar necessária para a combustão na parte esquerda (50 mm de diãmetro), enquanto o
incastrável hydro dispõe da referida entrada na sua parte posterior (50 mm de diâmetro). É importante que esta entrada não fique obstruída
e sejam respeitadas as distâncias recomendadas até à parede ou utensílios próximos.
Recomenda-se a ligação da entrada de ar primário do Termoaquecedor ou incastrável com o exterior, embora não seja obrigatório. O
material da tubagem de ligação não deve ser necessariamente metálico, pode ser qualquer outro material (PVC, alumínio, polietileno, etc.).
Tenha em conta que por esta conduta vai circular ar à temperatura ambiente desde o exterior.

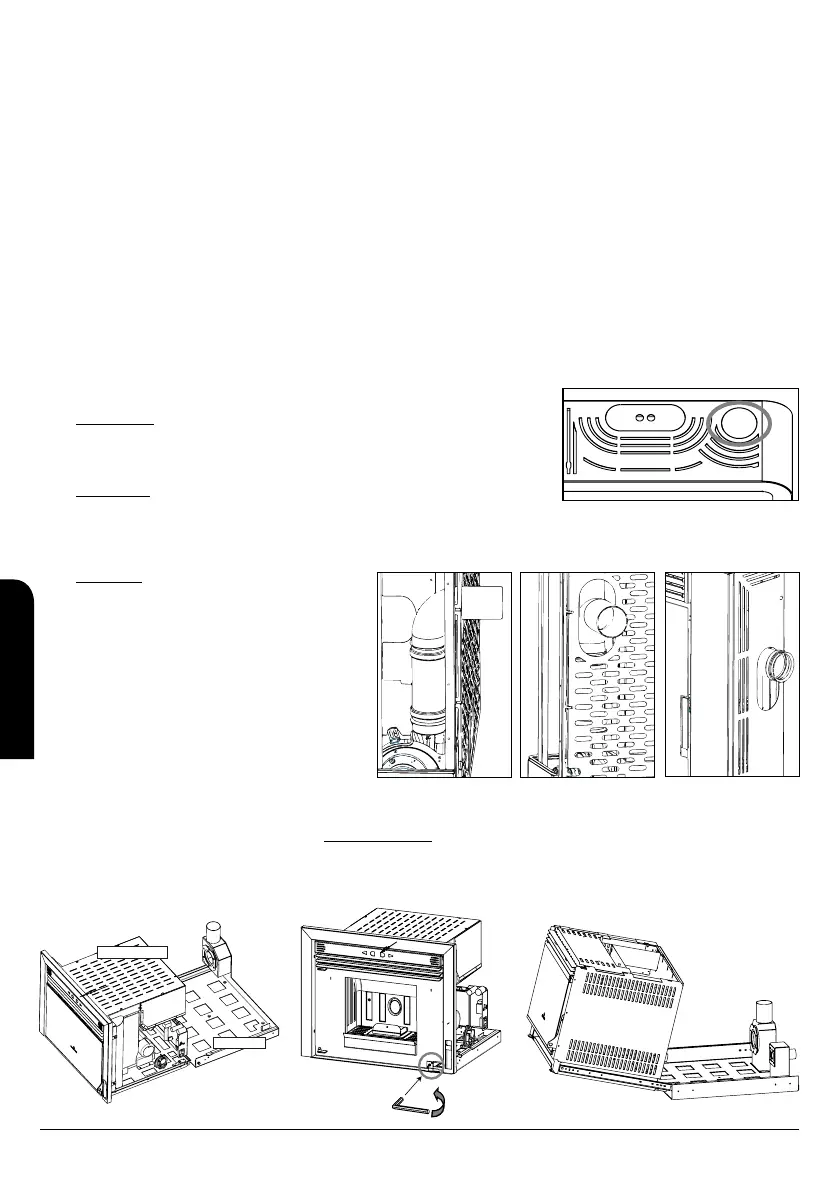

5.7 ESPECIFICAÇÕES DE MONTAGEM SEGUNDO MODELOS
5.7.1 MODELOS CLARA HYDRO E CLEO HYDRO
Para realizar a ligação da chaminé de evacuação de fumos nestes modelos de Termolareiras
existem três possíveis formas de o fazer:
- Saída superior: Bastará com golpear levemente a tampa superior que se encontra
parcialmente perfurada e ligar os tubos com a saída de fumos do extractor prevista
no Termoaquecedor (ver desenho D16). Não se esqueça de respeitar as distâncias
de segurança do Termoaquecedor com as paredes (ver ponto “distâncias de
segurança”).
- Saída traseira: Liga-se a tubagem directamente com a saída de fumos do extractor
previsto no termoaquecedor ou incastrável (vertical). Para tal deve colocar um cotovelo
a 90º de 80mm de diâmetro (para converter a saída em horizontal ou traseira) e, posteriormente, colocar a restante tubagem da
instalação, por exemplo: convertedor, “T” com tampa de registo, cotovelo, tubo, etc. (ver desenho D17). Tenha em conta que com
esta opção o Termoaquecedor fica retirado da parede, pelo menos, o diâmetro do tubo mais a distância de segurança recomendada
(ver ponto “distâncias de segurança”).
- Saída lateral: Esta ligação é similar à saída traseira,
isto é, deve colocar-se um cotobelo a 90º de 80mm
de diâmetro (para converter a saída em horizontal ou
lateral) e, posteriormente, colocar o resto de tubagem
da instalação, por exemplo: convertedor, “T” com
tampa de registo, cotovelo, tubo, etc.
5.7.2 MODELO ALPES HYDRO
O incastrável do modelo Alpes Hydro está formado por uma
base fixa metálica que se insere no buraco da chaminé e
uma base móvel (corpo) que encaixa na base fixa através de
umas guias extensíveis e desmontáveis (ver desenho D18).
É preciso dispor de uma entrada de corrente eléctrica na
parte posterior e esta deverá estar acessível depois de
finalizada a instalação. A chaminé deve estar provista da saída de fumos e entrada de ar. Para situar a base fixa no buraco da chaminé
devemos fixá-la com tacos metálicos com diâmetro de 8mm. Para separar a base fixa da base móvel temos de extrair completamente a
base móvel. Para tal, em primeiro lugar, deve girar o fecho de segurança situado na parte inferior direita da parte da frente (ver desenho
D19), girando o parafuso com uma chave Allen.
Extrair a parte móvel para fora, incloinar para cima pelo lado da frente (ver desenho D20) e puxe para trás. Assim, ficam ambas as partes
separadas. Deve prever um apoio que suporte o peso do aparelho quando se extraí.
D16
D19 D20
D18
Corpo móvel
Base fixa
D17
INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE HYDRO RADIOFREQUÊNCIA
PT
