Brutus 10552 - Liste des Pièces; Entretien Général

RANGEMENT POUR ROUE À COUPER
SUPPLÉMENTAIRE
Une des caractéristiques du Coupe Carreaux
Brutus de 500mm est un compartiment de
rangement comode dans la poignée, pour
des roues à couper de 22mm de rechange
(Fig 6). Simplement dévisser le bout de la
poignée pour ouvrir.
ENTRETIEN GÉNÉRAL
1. L’huile ne doit pas être utilisé avec le Coupe Carreaux Brutus 10552.
L’utilisation d’huile causera éventuellement de l’encrassement et du calage
des parties déplaçables étant donné que l’huile se mélange avec les
poussières et la poudre des carreaux de céramique.
2. L’usure de rails chromés est normale et peut être distribué régulièrement en
les alternant occasionnellement. Pour les découpeuses avec des rails
tenues de boulons à tête hexagonale, desserrer chaque boulon à tête
hexagonale et tourner légèrement les rails. Resserrer les boulons à tête
hexagonale quand fini.
3. La seule partie qui a habituellement besoin de remplacement est la roue à
entailler au carbure. T
outes les autres parties sont aussi disponible, si
nécessaire.
- 5 -
1 support
2 coussin en éponge 2
3 coussin en éponge 1
4 barre glissante
5 rondelle plate
6 poignée de guide
7 règle
8 cercle butée
9 rondelle plate
10 rondelle de ressort
11 boulon
12 écrou
13 couvercle de roulement
14 coussinet
15 écrou
16 curseur
17 boulon
18 connecteur
19 boulon
20 rove à couper
21 écrou
22 boulon
23 pied de rupture
24 barre pour pousser
25 base de poignée
26 écrou de joue
27 couvercle de poignée
28 levier-guide pour angle
29 rondelle plate
30 guide d’angle réglable
31 écrou
32 base

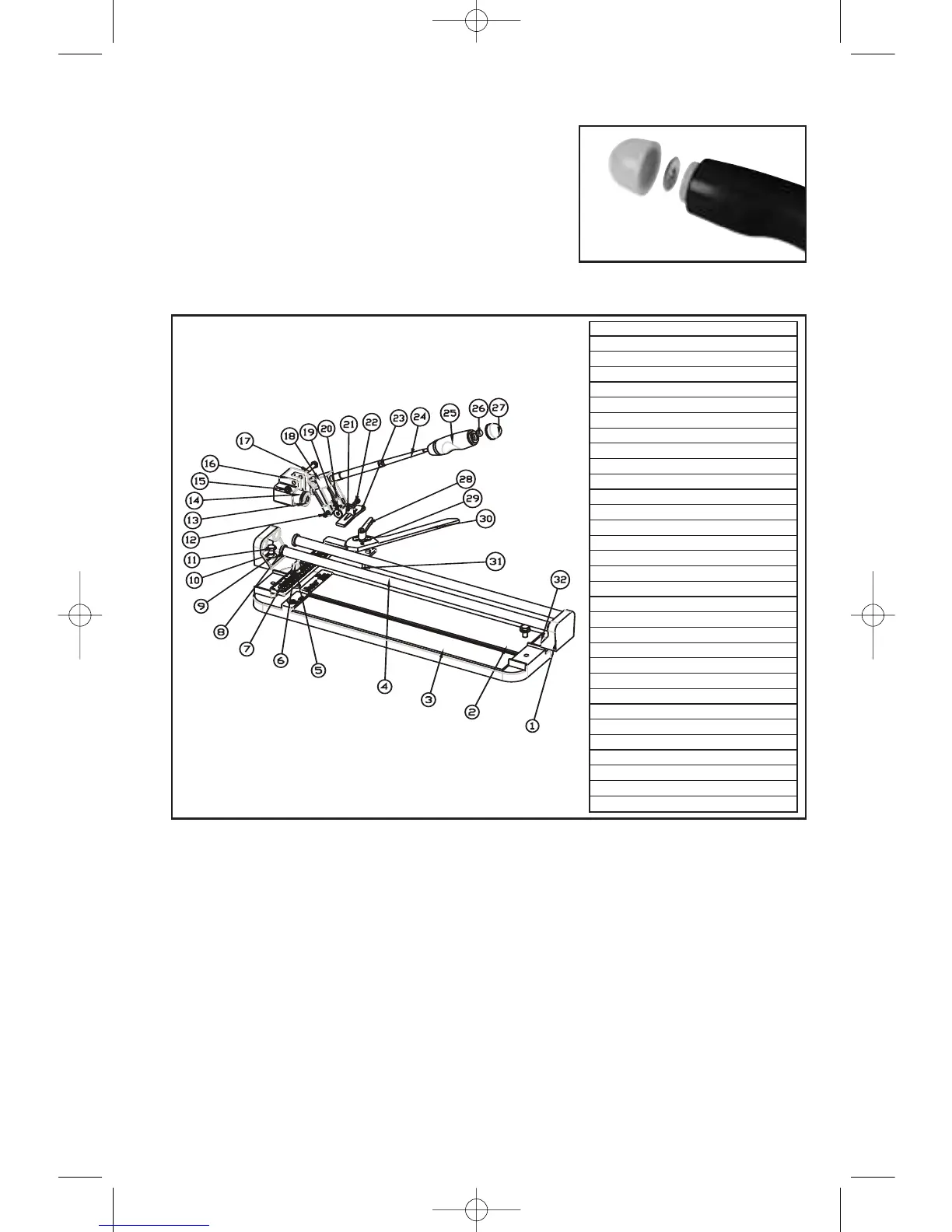

LISTE DES PIÈCES
FIG. 6
RANGEMENT
POUR ROUE À COUPER
