Brutus 10552 - Lista de Piezas; Mantenimiento General

COMPARTIMIENTO PARA RODELES
DE CORTE EXTRA
El Cortador de Losetas de 500mm Brutus,
tiene un compartimiento muy conveniente
para almacenar rodeles de corte de 22mm
para repuesto. (Fig 6)
Mantenimiento General
1. No se debe utilizar aceite con el Cortador de Losetas Brutus 10552 . Si
utiliza aceite, eventualmente causará que las partes móviles se engomen y
se peguen, ya que el aceite se mezclará con la mugre y los desechos de la
loseta de cerámica.
2. El desgaste es normal en los rieles plateados en cromo, y se puede
distribuir uniformemente rotando ocasionalmente cada uno de los dos
rieles. Para los cortadores que tienen pernos hexagonales sosteniendo los
rieles, afloje cada perno hexagonal y rote levemente los rieles. V
uelva a
apretar los pernos hexagonales cuando acabe.
3. La única parte que necesita rutinariamente ser reemplazada, es el rodel
de corte en carburo. El resto de partes también están disponibles en caso
de necesitarlas.
- 7 -
1 soporte
2 almohadilla de esponja 2
3 almohadilla de esponja 1
4 barra para deslizamiento
5 arandela plana
6 perno para la guía
7 regla
8 circulo separador
9 arandela plana
10 arandela de resorte
11 perno
12 tuerca
13 protector del rodamiento
14 rodamiento
15 tuerca
16 deslizadero
17 perno
18 conector
19 perno
20 rodel de corte
21 tuerca
22 perno
23 barra separadora
24 barra de empuje
25 base de la manija
26 tuerca de reborde
27 cubierta de la manija
28 palanca de la guía para ángulos
29 arandela plana
30 guía para ángulos ajustable
31 tuerca
32 base

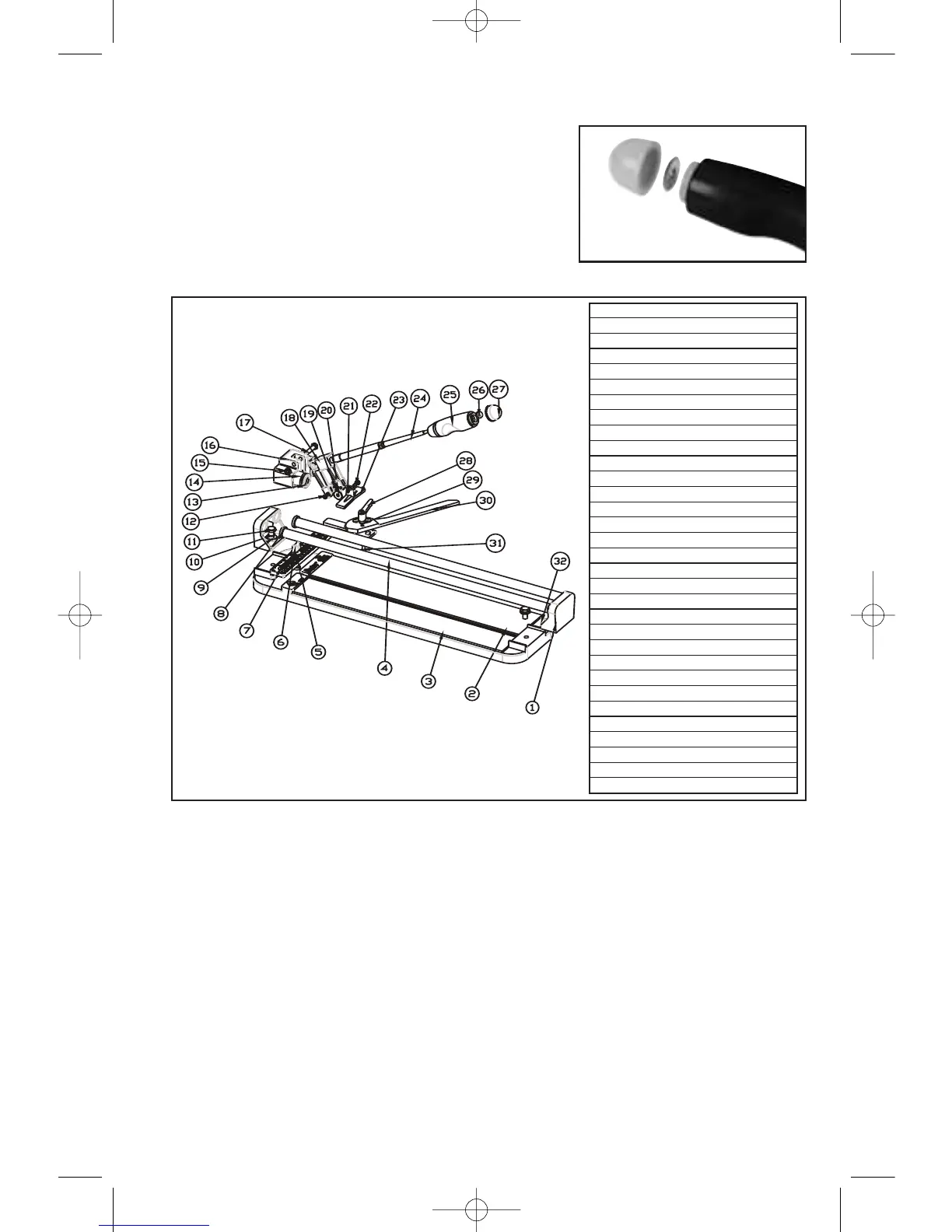

LISTA DE PIEZAS
COMPARTIMIENTO
PARA RODELES DE CORTE
FIG. 6
