Bticino 366821 - Relay Door Lock Wiring

Audio - Kit
19

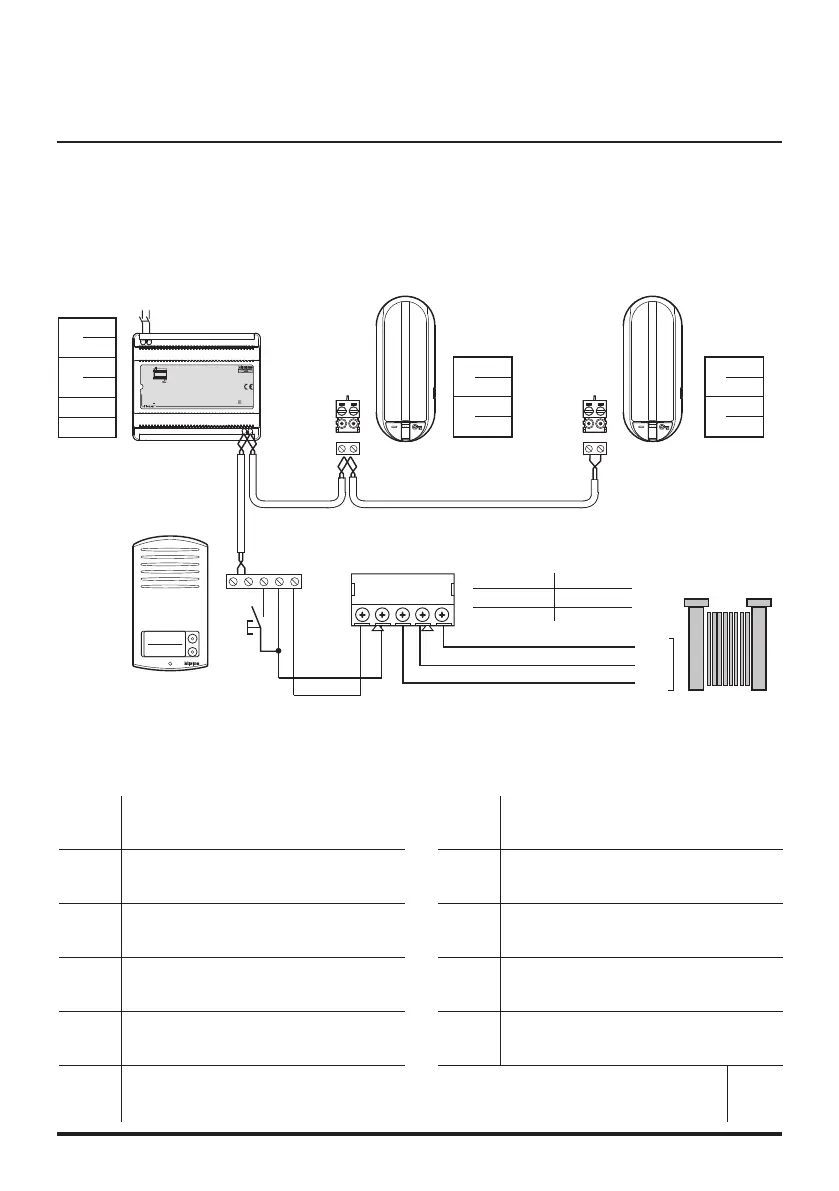

• Schema con serratura a relè

• Schéma avec serrure à relais

• Esquema con cerradura de relé

• Esquema do trinco com relè

• Схема с релейным замком

• Schemat ze zamkiem na
przekaźnik


  •
•
A Pulsante apertura serratura
S+ S- 18 V; 4 A impulsivi
250 mA mantenimento (30 Ω max)
•
A Door lock pushbutton
S+ S- 18 V; 4 A impulsive
250 mA holding current (30 Ω max)
•
A Poussoir d’ouverture serrure
S+ S- 18 V; 4 A impulsifs
250 mA entretien (30 Ω max)
•
A Schalter Türöffner
S+ S- 18 V; 4 A impulsstrom
250 mA Haltestrom (30 Ω max)
•
A Pulsador de apertura de cerradura
S+ S- 18 V; 4 A por impulsos;
250 mA mantenimiento (30 Ω max)
•
A Drukknop opening
S+ S- 18 V; 4 A impulsief;
250 mA onderhoud (30 Ω max)
•
A Botão para abertura do trinco
S+ S 18 V; 4 A instantâneos
250 mA continuos (30 Ω max)
•
A Πλήκτρο ανοίγατο κλειδαριά
S+ S 18 V; 4 A παλμικά
250 mA διατήρησης (30 Ω max)
•
A Кнопка открытия замка
S+ S 18В - 4A импульсный ток
250 мА ток удержания (30 Ω макс.)
•
A kilit açma butonu
S+ S 18 V; 4 A empülsiyonlu
250 mA muhafaza (30 Ω max)
•
A Przycisk otwarcia zamka drzwi
S+ S 18 V; 4 A impuls
250 mA podtrzymanie (maks. 30 Ω)

A
•
418
30Ω250
S+ S
PL S+ S-
BUS
BUS
346040
PRI 1 10 - 240 V 50 - 60 Hz 370 mA - 225 mA
BUS 26.0 V 600 mA
BUS
PRI
PRI
BUS
230 Vac
BUS
8 A cosφ = 1
4 A cosφ = 0,7
3 A cosφ = 0,4
24 Vdc; 24 Vac
24 Vac
24 Vac
NO
NC
C
346250
S-
S+
C
NC
NO
A
P
= –
= –
N
= –
= –
T = –
S = –
N
= –
= 1 *
P
= –
= –
N
= –
= –
P
= –
= –
