12

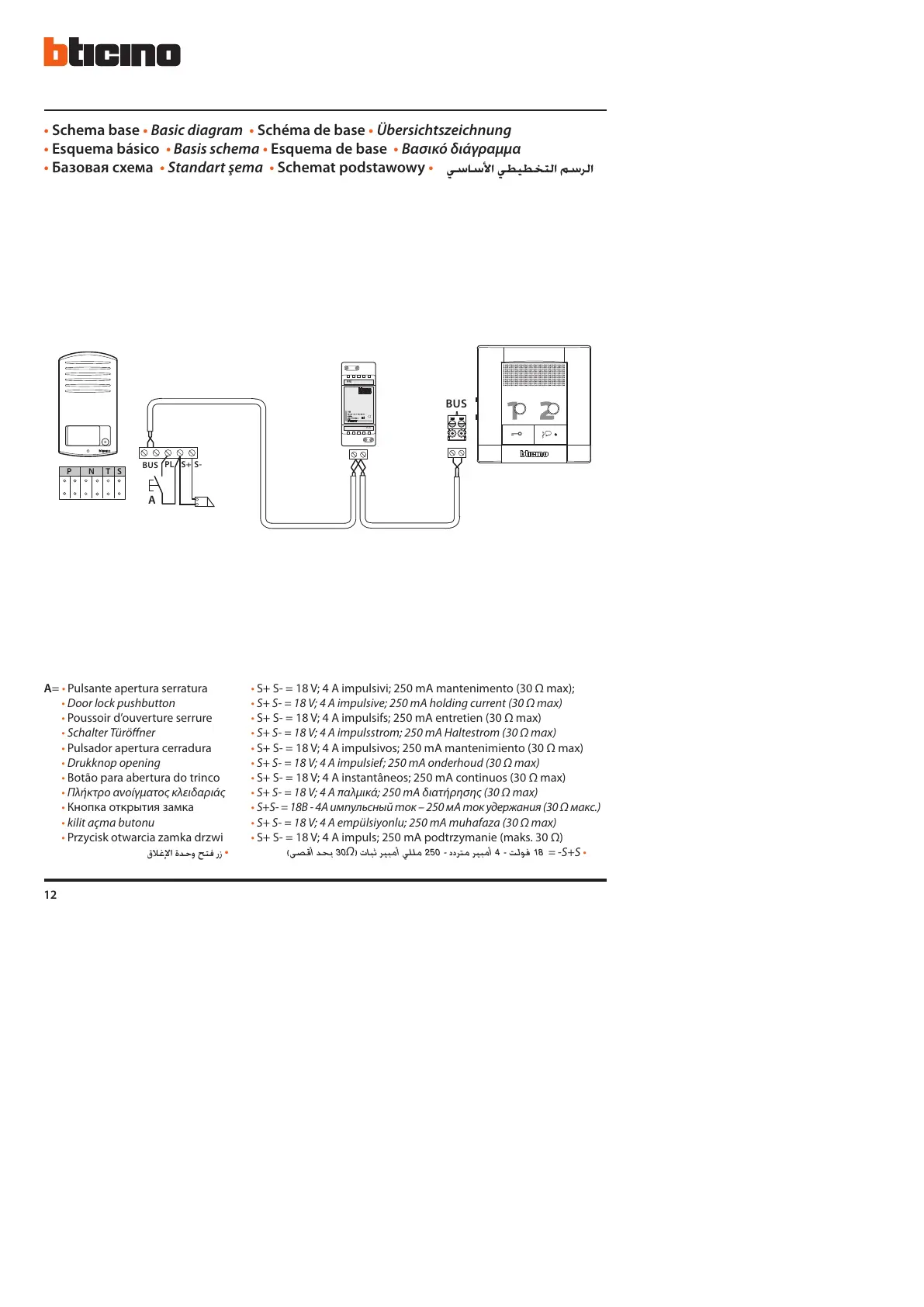

• Schema base • Basic diagram • Schéma de base • Übersichtszeichnung
• Esquema básico • Basis schema • Esquema de base • Βασικό διάγραα
• Базовая схема • Standart şema • Schemat podstawowy • 
• S+ S- = 18 V; 4 A impulsivi; 250 mA mantenimento (30  max);
• S+ S- = 18 V; 4 A impulsive; 250 mA holding current (30  max)
• S+ S- = 18 V; 4 A impulsifs; 250 mA entretien (30  max)
• S+ S- = 18 V; 4 A impulsstrom; 250 mA Haltestrom (30  max)
• S+ S- = 18 V; 4 A impulsivos; 250 mA mantenimiento (30  max)
• S+ S- = 18 V; 4 A impulsief; 250 mA onderhoud (30  max)
• S+ S- = 18 V; 4 A instantâneos; 250 mA continuos (30  max)
• S+ S- = 18 V; 4 A παλικά; 250 mA διατήρηση (30  max)
• S+S- = 18 - 4A   – 250    (30  .)
• S+ S- = 18 V; 4 A empülsyonlu; 250 mA muhafaza (30  max)
• S+ S- = 18 V; 4 A impuls; 250 mA podtrzymanie (maks. 30 )

= -S+S •
A= • Pulsante apertura serratura
• Door lock pushbutton
• Poussoir d’ouverture serrure
• Schalter Türöner
• Pulsador apertura cerradura
• Drukknop opening
• Botão para abertura do trinco
• Πλήκτρο ανοίγατο κλειδαριά
•   
• kilit açma butonu
• Przycisk otwarcia zamka drzwi
 •
BUS
BUS
PL S+
S-
A
T SN
P
PRI
SCS
