Bticino Bus 2 - Page 12

Audio - Kit
13

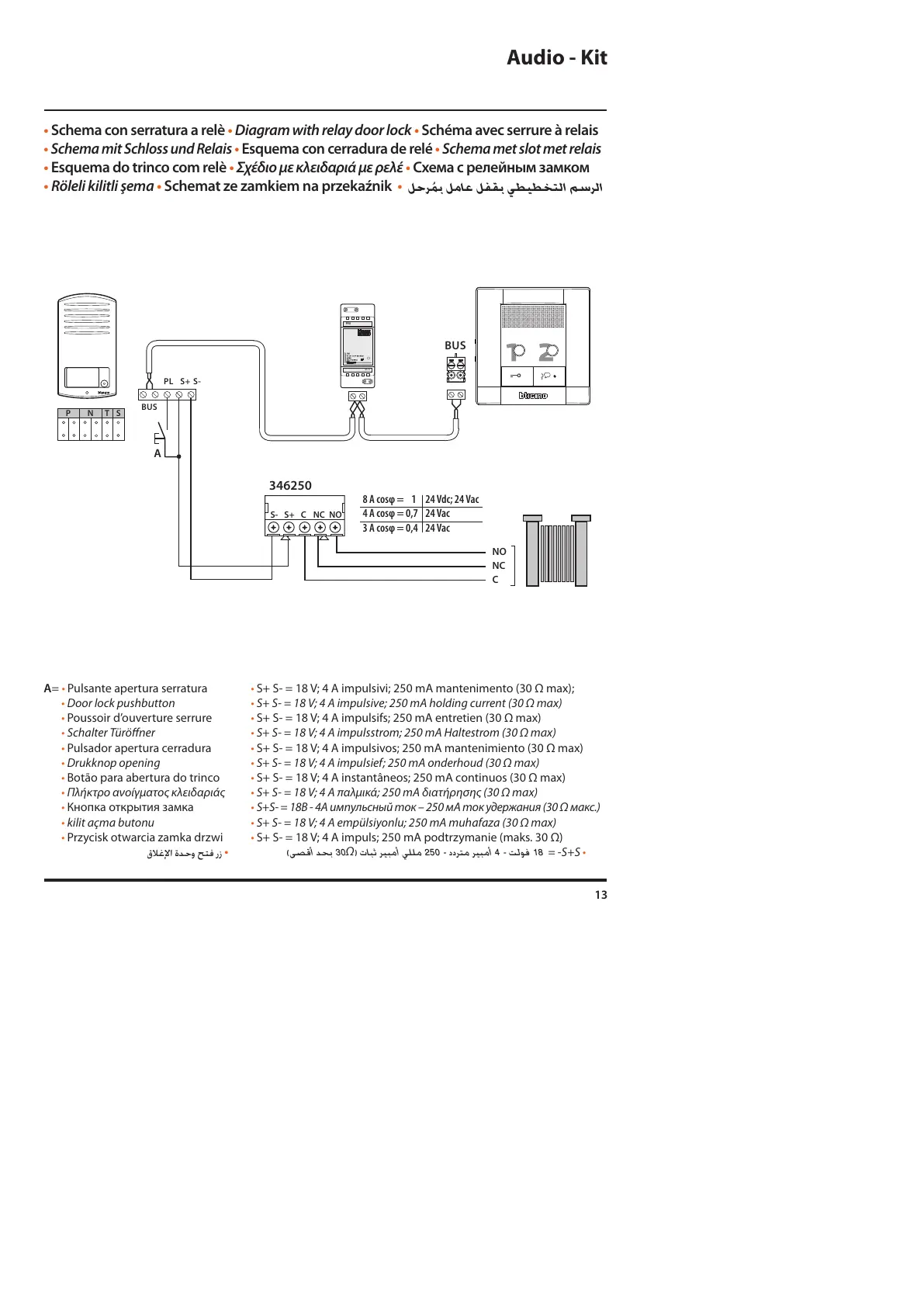

• Schema con serratura a relè • Diagram with relay door lock • Schéma avec serrure à relais
• Schema mit Schloss und Relais • Esquema con cerradura de relé • Schema met slot met relais
• Esquema do trinco com relè • Σχέδιο ε κλειδαριά ε ρελέ • Схема с релейным замком
• Rölel kltl şema • Schemat ze zamkiem na przekaźnik • 


BUS
T SN
P
PRI
SCS
8 A cosφ = 1
4 A cosφ = 0,7
3 A cosφ = 0,4
24 Vdc; 24 Vac
24 Vac
24 Vac
NO
NC
C
346250
S-
S+
C
NC
NO
BUS
PL S+
S-
A
• S+ S- = 18 V; 4 A impulsivi; 250 mA mantenimento (30  max);
• S+ S- = 18 V; 4 A impulsive; 250 mA holding current (30  max)
• S+ S- = 18 V; 4 A impulsifs; 250 mA entretien (30  max)
• S+ S- = 18 V; 4 A impulsstrom; 250 mA Haltestrom (30  max)
• S+ S- = 18 V; 4 A impulsivos; 250 mA mantenimiento (30  max)
• S+ S- = 18 V; 4 A impulsief; 250 mA onderhoud (30  max)
• S+ S- = 18 V; 4 A instantâneos; 250 mA continuos (30  max)
• S+ S- = 18 V; 4 A παλικά; 250 mA διατήρηση (30  max)
• S+S- = 18 - 4A   – 250    (30  .)
• S+ S- = 18 V; 4 A empülsyonlu; 250 mA muhafaza (30  max)
• S+ S- = 18 V; 4 A impuls; 250 mA podtrzymanie (maks. 30 )

= -S+S •
A= • Pulsante apertura serratura
• Door lock pushbutton
• Poussoir d’ouverture serrure
• Schalter Türöner
• Pulsador apertura cerradura
• Drukknop opening
• Botão para abertura do trinco
• Πλήκτρο ανοίγατο κλειδαριά
•   
• kilit açma butonu
• Przycisk otwarcia zamka drzwi
 •
