Bticino Classe 300 EOS KIT - Page 16

16
(OFF) (ON)
BTICINO
V.le Borri, 231
21100 (VA) ITALY
Made in Italy
15MBUS-MH
2 1
LAN
BUS-AV
(OFF) MASTER (ON)
(OFF) 2-1 (ON)
(ON) (OFF)
1
9
2
3
4
5
8
10
11
6
7
12
13

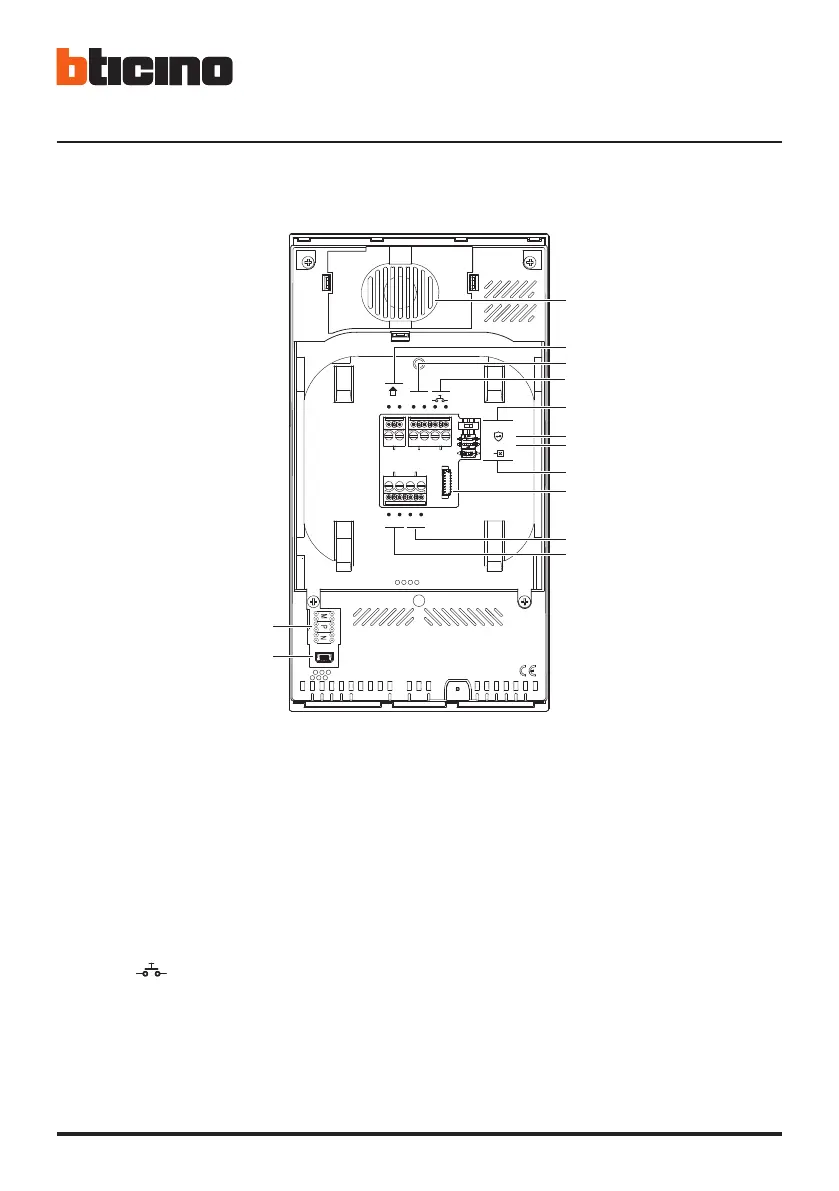

1. Altoparlante.
2. Morsetti per il collegamento al BUS MH
(MyHOME) - (applicazione futura).
3. Morsetti (5M – 1) per collegamento suoneria
supplementare.
Il collegamento deve essere effettuato punto -
punto sui morsetti della suonerie supplementari.
4. Morsetti
(OFF) (ON)
BTICINO
V.le Borri, 231
21100 (VA) ITALY
Made in Italy
15MBUS-MH
2 1
LAN
BUS-AV
(OFF) MASTER (ON)
(OFF) 2-1 (ON)
(ON) (OFF)
per il collegamento di un pulsante
esterno di chiamata al piano.
5. Microinterruttore per abilitazione alimentazione
supplementare *.
6. Microinterruttore funzione "Serratura sicura” *.
7. Microinterruttore funzione "Master" *.
8. Microinterruttore di terminazione di tratta *.
9. Connettore LAN. Per connessione tramite cavo
RJ45 utilizzare accessorio 344844 (non a corredo).
10. Morsetti per il collegamento al BUS AV (audio video).
11. Morsetti (2 – 1) per alimentazione supplementare.
12. Interfaccia USB di servizio.
13. Sede dei configuratori.
* ON=abilitato.
OFF=disabilitato.
Attivare la funzione con dispositivo non alimentato.
1. Altoparlante.
2. Morsetti per il collegamento al BUS MH
(MyHOME) - (applicazione futura).
3. Morsetti (5M – 1) per collegamento suoneria
supplementare.
Il collegamento deve essere effettuato punto -
punto sui morsetti della suonerie supplementari.
4. Morsetti
(OFF) (ON)
BTICINO
V.le Borri, 231
21100 (VA) ITALY
Made in Italy
15MBUS-MH
2 1
LAN
BUS-AV
(OFF) MASTER (ON)
(OFF) 2-1 (ON)
(ON) (OFF)
per il collegamento di un pulsante
esterno di chiamata al piano.
5. Microinterruttore per abilitazione alimentazione
supplementare *.
6. Microinterruttore funzione "Serratura sicura” *.
7. Microinterruttore funzione "Master" *.
8. Microinterruttore di terminazione di tratta *.
9. Connettore LAN. Per connessione tramite cavo
RJ45 utilizzare accessorio 344844 (non a corredo).
10. Morsetti per il collegamento al BUS AV (audio video).
11. Morsetti (2 – 1) per alimentazione supplementare.
12. Interfaccia USB di servizio.
13. Sede dei configuratori.
* ON=abilitato.
OFF=disabilitato.
Attivare la funzione con dispositivo non alimentato.
