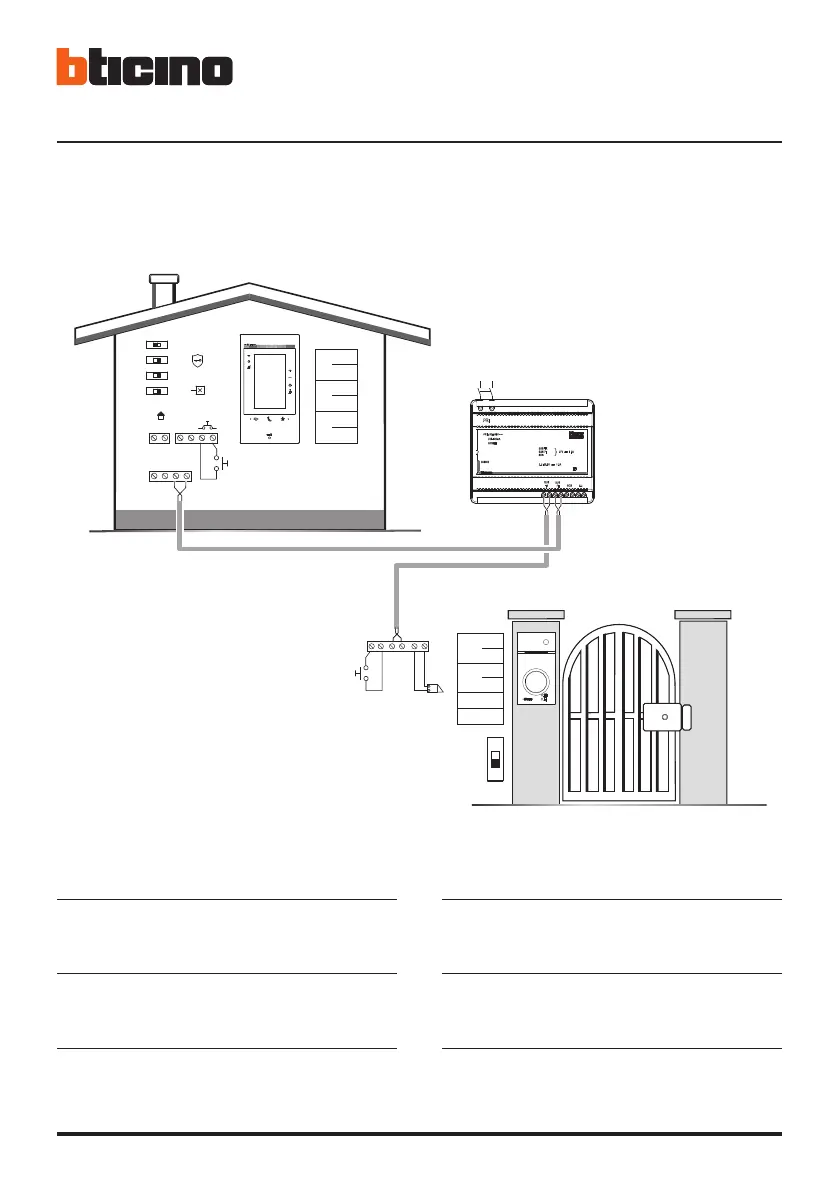

• Schema monofamiliare
• One-family diagram
• Schéma mono-familial
• Schema Einfamilienhaus
• Esquema monofamiliar
• Schema eensgezins
• Esquema monofamiliar
• Schemat dla domu
jednorodzinnego
1 Monofamiliare - One family - Mono-familial - Einfamilienhaus
Monofamiliar - Eengezins - Monofamiliar - Jednorodzinny
2 Bifamiliare - Two family - Bi-familial - Zweifamilienhaus
Bifamiliar - Tweegezins - Bifamiliar - Dwurodzinny
230 Vac
P
= –
= –
= –
= –
N
M
= –
= –
BUS-AV
2 1
15MBUS-MH
B
(OFF) 2-1 (ON)
(ON) (OFF)
(OFF) MASTER (ON)
(OFF) (ON)
N
= –
= –
T = –
S = –
P
= –
–
=
2
1
BUS
PL S+
S-
A
( * )
• A Pulsante locale apertura serratura.
B Chiamata al piano.
S+ S- 18 V; 4 A impulsivi. 250 mA mantenimento (30  max).
( * ) Applicazione futura.
• A Door lock release local pushbutton.
B Floor call.
S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).
( * ) Future application.
• A Bouton local ouverture serrure.
B Appel à l’étage.
S+ S- 18 V; 4 A impulsifs. 250 mA entretien (30  max).
( * ) Application future.
• A Externer Türöffnertaster.
B Etagenruf.
S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30 Ω max).
( * ) Zukünftige Anwendung
• A Pulsador local apertura cerradura.
B Llamada al piso.
S+ S- 18 V; 4 A por impulsos. 250 mA mantenimiento (30  max).
( * ) Aplicación futura.
• A Lokale knop opening slot.
B Oproep aan verdieping.
S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).
( * ) Toekomstige applicatie
• A Botão local de abertura da fechadura.
B Chamada ao piso.
S+ S- 18 V; 4 A instantâneos. 250 mA continuos (30  max).
( * ) Aplicação futura.
• A Lokalny przycisk otwarcia zamka.
B Wywołanie z przycisku dzwonka.
S+ S- 18V; 4A impuls, 250 mA podtrzymanie (maks. 30 Ω).
( * ) Przyszłe zastosowanie
