Page 5
41581 120312
BRANCHEMENT ÉLECTRIQUE (Tous les modèles)
CAUTION – Une installation électrique inadéquate peut endommager les composantes électriques.
Tout dommage causée par un mauvais branchement électrique n’est pas couvert par la garantie.
1. Un électricien doit effectuer l’installation électrique telle que spécifiée.
2. Déterminez la tension de service disponible.
3. (Modèle DV seulement) Sélectionner le voltage désiré basé sur la disponibilité électrique du site
d’installation.
4. À l’aide d’un voltmètre, vérifiez la tension et le code-couleur de chaque conducteur à la prise de courant.
5. Retirez le panneau avant pour avoir accès au bloc connecteur.
6. Passer le cordon d’alimentation dans le serre fils et brancher au bloc connecteur.

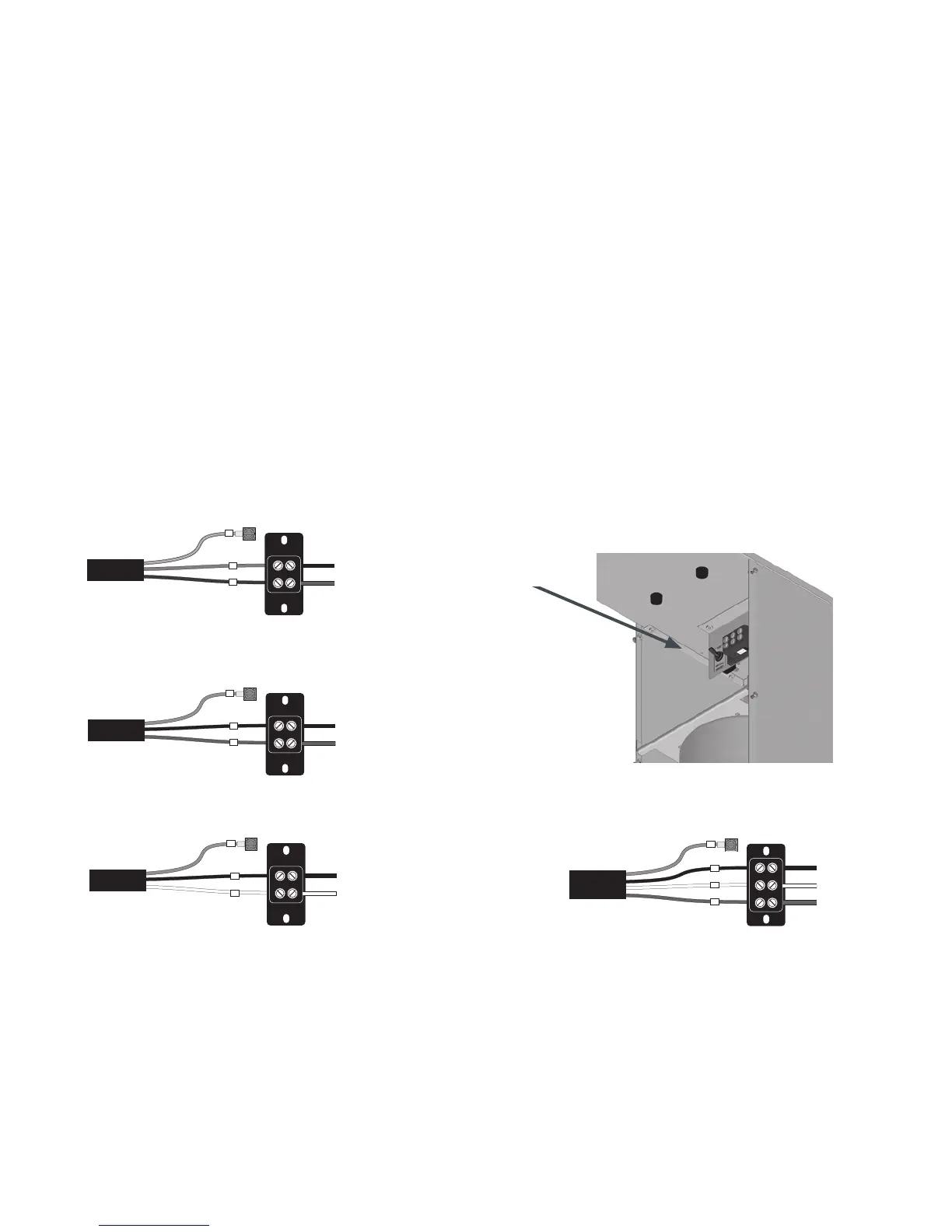

7. Brancher le cordon d’alimentation tel qu’illustré au bloc connecteur.
8. Avant de continuer , vérifier le voltage à l’entrée électrique du bloc connecteur.
9. (Modèles DV seulement) Réglez le commutateur de tension et replacez le panneau avant.
10. Si la tuyauterie doit être raccordée par la suite, assurez-vous que le distributeur est débranché de la prise
de courant. Si la tuyauterie a été raccordée, le distributeur est prêt pour le réglage initial.
ALIMENTATION ÉLECTRIQUE
MISE EN GARDE - Le distributeur doit demeurer débranché de la prise de courant jusqu’à indication.
MISE EN GARDE - Le cordon d’alimentation doit-être listé CSA, cordon flexible de type SO,SJO,SJTO,HSJO ou
SJOW, classé pour 90°C, et le capteur électrique doit-être listé CSA, pour prévenir des hasards. Le cordon
d’alimentation doit avoir un minimum de 3 pieds et une longueur maximale de 6 pieds. (mesure située entre
le capteur électrique et la fin du fils).
Consultez la plaque signalétique de l’infuseur ainsi que les codes national et local de
l’électricité pour connaître les besoins en alimentation électrique.
BITENSION
INTERRUPTEUR
À BASCULE
N
L1
G
L2 ROUGE L2 ROUGE
CORDON D’ALIMENTATION
BLANC
VERT
NEUTRE
L1 NOIR
BLANCNEUTRE
L2
L1 NOIR
120/208-240V TRIFILAIRE
+ MISE À LA TERRE
BLANC
NEUTRE
L1 NOIR
N
L1
G
CORDON D’ALIMENTATION
VERT
BLANCNEUTRE
L1 NOIR
120V BIFILAIRE
+ MISE À LA TERRE
L2 ROUGE L2 ROUGE
L2
L1 NOIR
L1
G
CORDON D’ALIMENTATION
VERT
L1 NOIR
240V BIFILAIRE
+ MISE À LA TERRE
L2 ROUGE NEUTRE BLEU
N
L1 NOIR
L1
G
CORDON D’ALIMENTATION
VERT/JAUNE
L1 BRUN
220-240V BIFILAIRE
+ MISE À LA TERRE
