27432.0000E 08/04 © 1996 BUNN-O-MATIC CORPORATION
BRN/WHI
WHI/BLU
WHI/VIO
WHI WHI
WHI/BLU
WHI/YEL
WHI/ORN

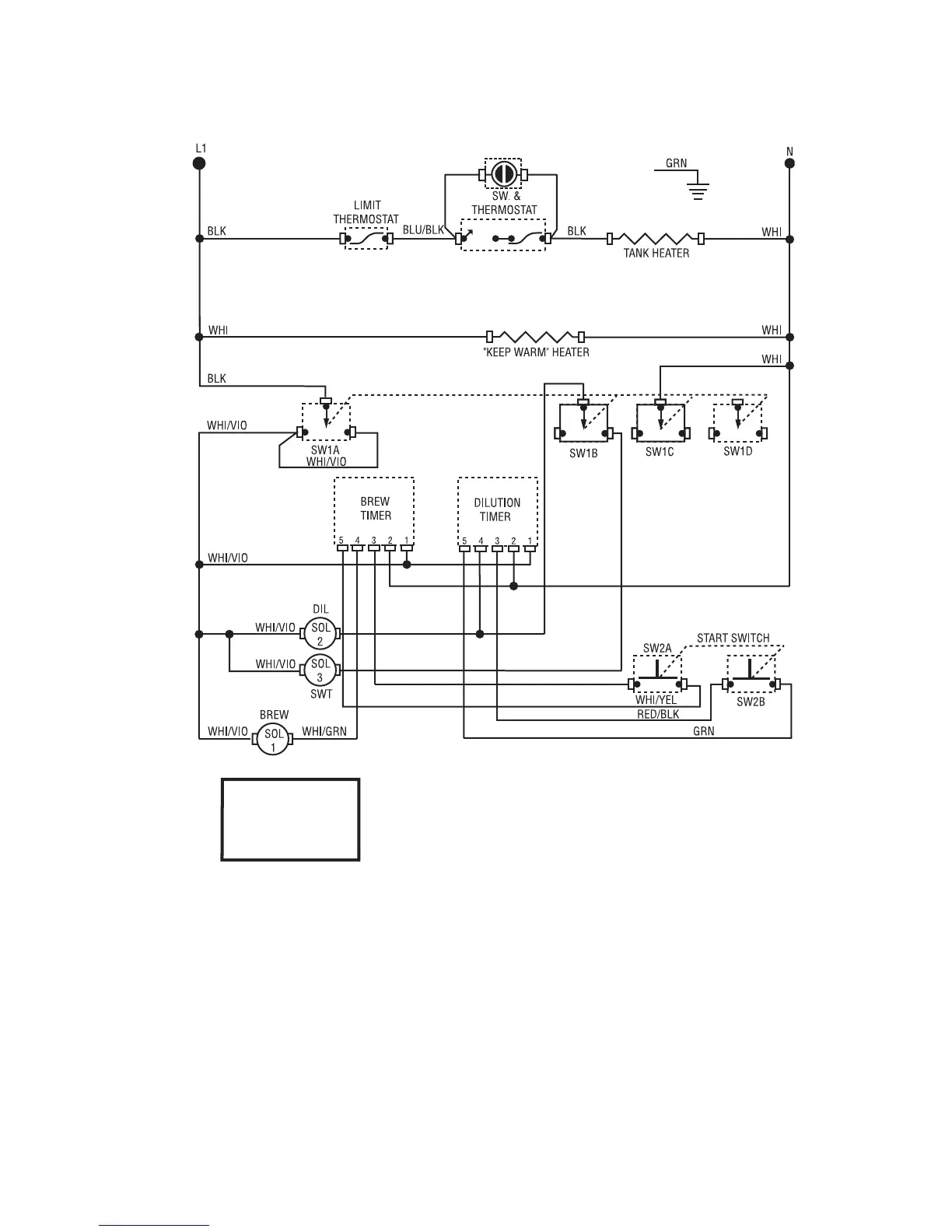

SCHEMATIC WIRING DIAGRAM
TU3, TB3 W/SWEETENER
120 VOLTS AC
2 WIRE
SINGLE PHASE
READY INDICATOR
BLU/BLK
BLK
SELECTOR SWITCH
UNSWEET/OFF/SWEET
37235 050205
