20
AVERTISSEMENT
Risque de blessure dû à une mise sous tension
involontaire de l'installation et à un redémarrage
incontrôlé.
• Protéger l'installation contre toute mise sous tension
involontaire.
• Garantir un redémarrage contrôlé de l'installation,
après toute intervention sur l'appareil.
Protéger l'alimentation électrique.
• Equiper l'alimentation avec un fusible adapté à
la charge à commuter, si l'alimentation n'est pas
protégée par défaut.
• Utiliser un câble blindé avec une température
limite de service > +80 °C.
• Utiliser une alimentation électrique de qualité,
filtrée et régulée.
→ Desserrer la vis du couvercle du boîtier.
→ Retirer le couvercle.
→ Desserrer l'écrou du presse-étoupe.
→ Insérer le câble dans l'écrou puis dans le presse-
étoupe et câbler selon la Fig. 5 ou la Fig. 6.
→ Resserrer le presse-étoupe.
français
21
→ Mettre en place le couvercle, en veillant à la position
correcte du joint d'étanchéité.
→ Serrer la vis fournie avec un couple de serrage compris
entre 0,5 et 0,8 Nm.
Branchement de l'alimentation électrique
Voyant rouge :
allumé pendant
t
on
et éteint
pendant t
off
Voyant rouge :
allumé lorsque
l'appareil est
alimenté
(+) (-)
(+) : V+
(-) : 0V
: Terre
de protec-
tion

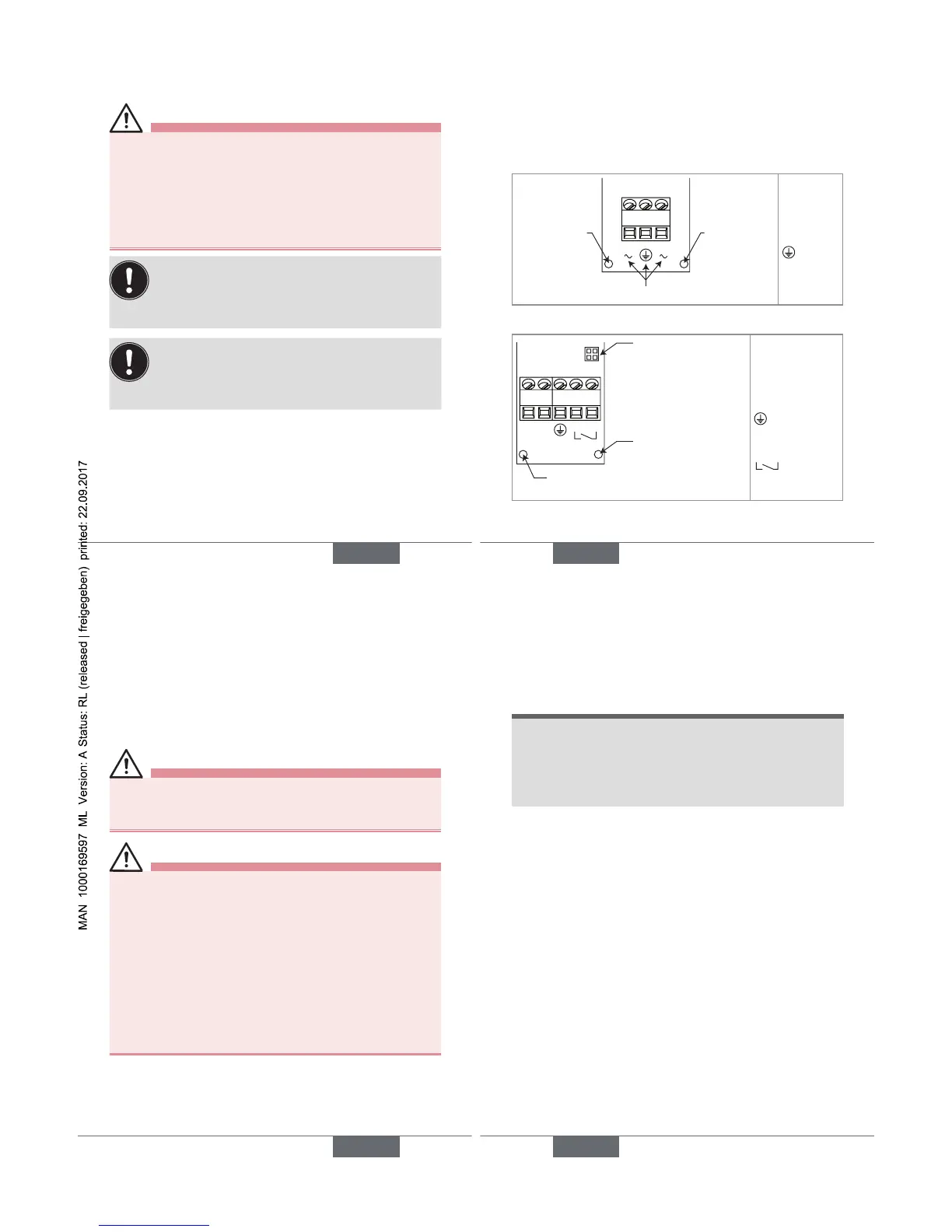

Fig. 5 : Affectation des bornes du 1078-1
Branchement du
module de configuration
1077-2
Voyant rouge : allumé
lorsque l'appareil est
alimenté
Voyant rouge : allumé pendant t
on
et éteint
pendant t
off
(+) (-)
Reset
(+) : Alimentation
électrique
(-) : Alimentation
électrique
: Terre de
protection
: Entrée
binaire (contact
sec)
Fig. 6 : Affectation des bornes du 1078-2
français
22
8. MISE EN SERVICE
8.1. Consignes de sécurité
DANGER
Risque de choc électrique
• Lorsque l'appareil est sous tension, le couvercle doit
être fermé.
AVERTISSEMENT
Risque de blessure dû à une mise en service non
conforme.
La mise en service non conforme peut entraîner des bles-
sures et endommager l'appareil et son environnement.
• S'assurer avant la mise en service que le personnel qui
en est chargé a lu et parfaitement compris le contenu
de ce manuel.
• Respecter en particulier les consignes de sécurité et
l'utilisation conforme.
• L'appareil / l'installation ne doit être mis(e) en service
que par du personnel suffisamment formé.
français
23
REMARQUE
Risque de détérioration de l'appareil dû à
l'environnement
• Protéger l’appareil contre les perturbations électroma-
gnétiques, les rayons ultraviolets et, lorsqu’il est ins-
tallé à l’extérieur, des effets des conditions climatiques.
français
