C-LOGIC 8500 - Componentes; Descripción de la Rueda Selectora, Teclas; Y Terminales de Entrada

Pinza de medición de corriente de fuga Pinza de medición de corriente de fuga
05 06
5
6
7
3
4
8
2
1

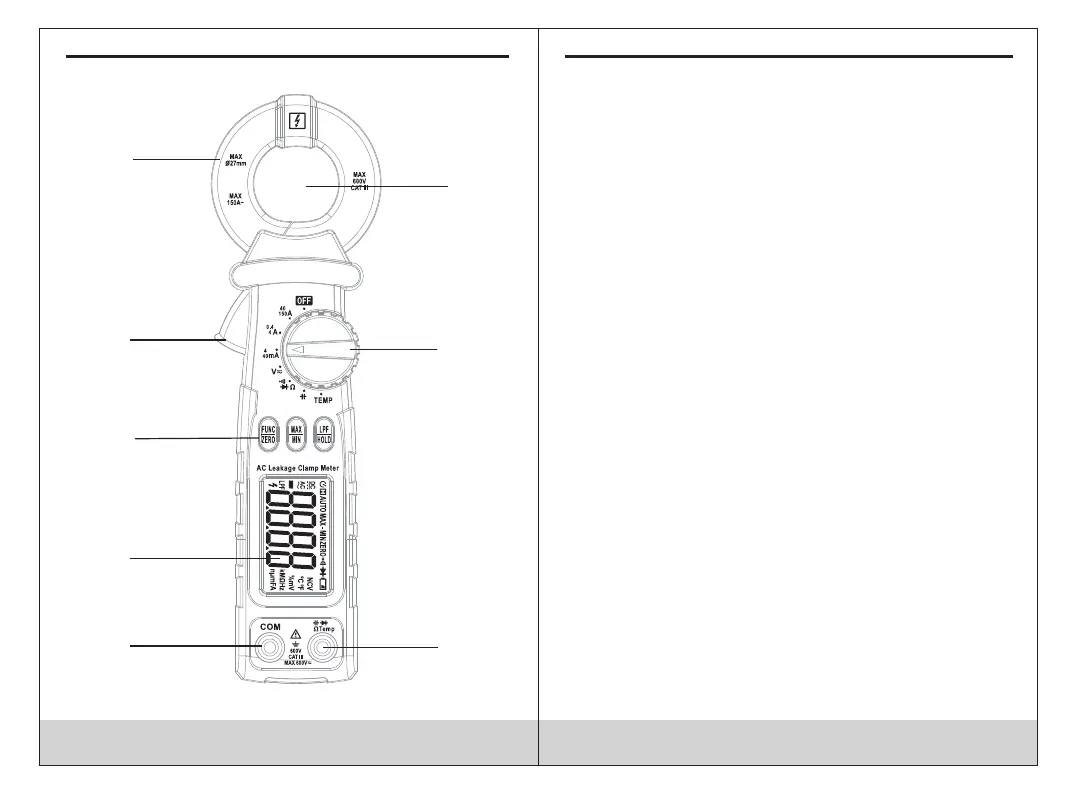

2.1 Componentes
(1) Parte central del maxilar de la pinza
(2) Rueda selectora.
(3) Terminal de entrada de medición de resistencia, capacidad,
tensión, diodos y continuidad
(4) Terminal de entrada común.
(5) Pantalla LCD.
(6) Tecla de selección de función
(7) Gatillo
(8) Pinza de corriente; utilizada para medir la corriente de fuga.
2.2 Descripción de la rueda selectora, teclas y
terminales de entrada
Tecla HOLD/ LPF: se utiliza para la retención de lecturas y para el
control de la función LPF (50HZ/ 60Hz).
Tecla FUNC/ ZERO: se utiliza para la selección de la función de
medición y el control de la función de puesta a cero de la corriente.
Tecla MAX/ MIN: se utiliza para alternar entre las función de
medición de valores máximo/ mínimo y la medición de la corriente
de fuga.
Posición OFF: utilizada para apagar el instrumento
Terminal INPUT: terminal de la conexión del cable de entrada para
la medición de tensión, resistencia, capacidad, diodos y continuidad
y terminal de temperatura.
Terminal COM: terminal de conexión del cable común par al
medición de tensión, resistencia, capacidad, diodos y continuidad
y terminal de temperatura.
Rueda selectora: utilizada para seleccionar la función y la escala
de medición.
