CENTRALE DE COMMANDE CL.ES.RR
1) DESCRIPTION
La centrale de commande CL.ES.RR est en mesure d’entrainer 1 moteur tubulaire électromécanique pour
volets roulants et stores bannes jusqu’à 300W.
La centrale intègre les fonctions pour la protection en cas de vent excessif.
2) ACCESSOIRES
La centrale peut être fournie avec les accessoires ci de suite:
CL.W: anémomètre avec bride de fixation.
T4WV-C: émetteur quadricanal rolling-code (
NE PAS UTILISER T2WV-C
).
3) BRANCHEMENTS ELECTRIQUES
Serre-joints Fonction Description
4,6 Phase, Neutre Alimentation centrale 230Vac 50Hz
7,8,9 Commande moteur
Commandes ouverture/fermeture moteur:
- COM(9): commune commande;
- Op(8): contact OUVRE;
- Cl(7): contact FERME.
Utiliser exclusivement interrupteurs à position fixe ou
momentanée.
10,11 Capteur vent Branchement capteur vent:
- a(10): commun capteurs;
- b(11): signal vent.
RADIO Module radio intégré Fréquence de fonctionnement 433,92 MHz.
ANT Antenne intégrée Antenne à fil.
2,3,5 Branchement moteur Contacts pour moteur:
- COM(5): commun moteur;
- Op(3): contact moteur OUVRE;
- Cl(2): contact moteur FERME.
4) GESTION CAPTEUR VENT
Ci de suite le fonctionnement si à la centrale des capteurs pour le monitorage du vent:
brancher le capteur (anémomètre) à l’entrée préfixée (voir schéma) et saisir à l’aide du trimmer TR1 la vitesse
du vent désirée (voir chapitre “FONCTION TRIMMER”).
Durant toute la période de l’alarme vent et les 8 minutes qui suivent, impossible de déplacer le store banne
à l’aide des boutons pressoirs. Après ce temps les commandes sont restaurées automatiquement.
5) FONCTION TRIMMER

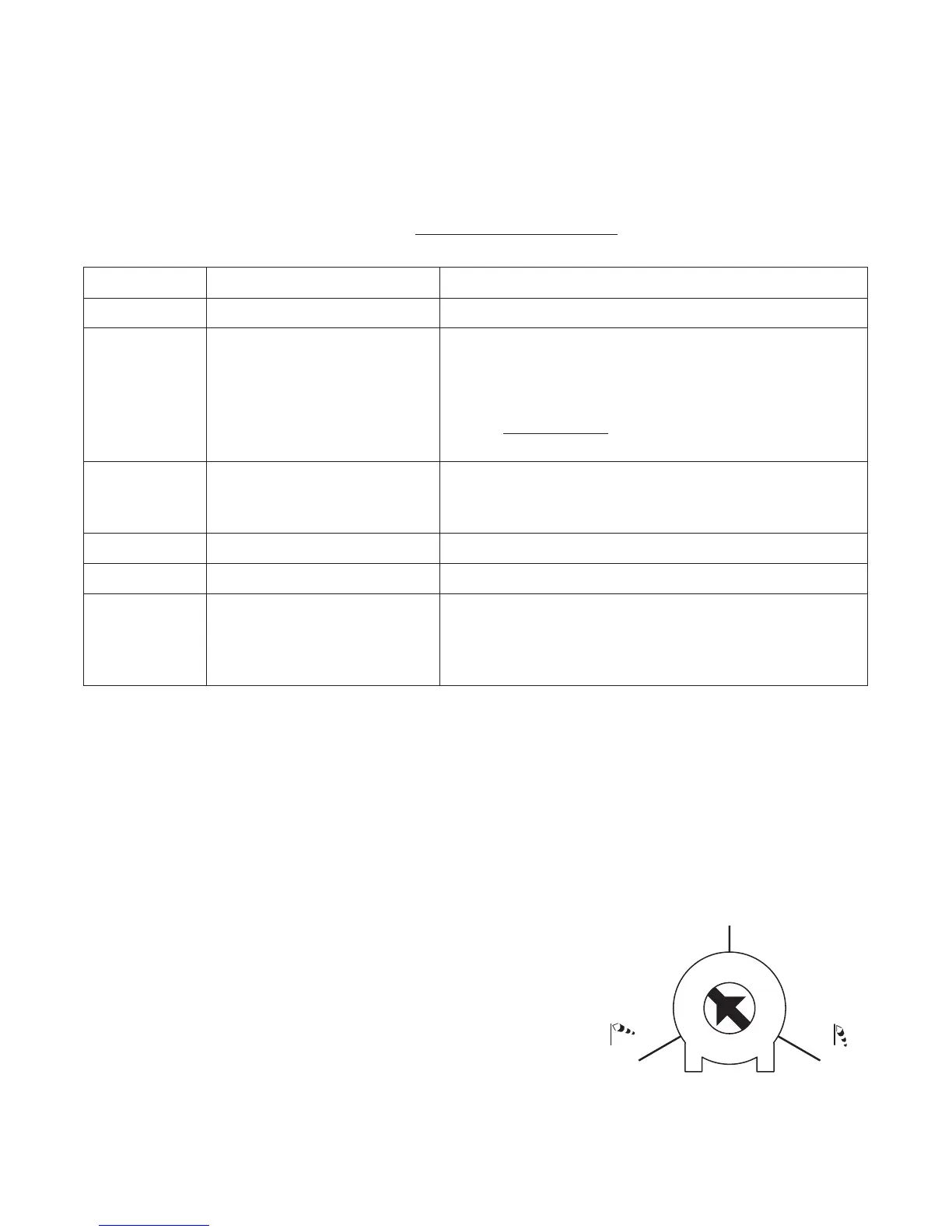

Pour le réglage du capteur vent, sélectionner la vitesse désirée en agissant sur le trimmer TR1, comme
dans la figure:
6) FONCTIONNEMENT
Pour commander le moteur utiliser des interrupteurs à position fixe
ou momentanée ou l’émetteur radio:
Fonctionnement des touches:
en appuyant sur la touche pendant 1
seconde le store banne avance dans le sens désiré, jusqu’à la fin de
la course déterminée par le fin de course du moteur. Si l’on désire ar-
rêter le store banne avant la fin de la course, appuyer sur l’interrupteur
correspondant au mouvement en sens inverse.
Fonctionnement émetteur:
Touche1 = FERME / Touche3 = OUVRE.
Si l’on désire arrêter le store
banne avant la fin de la course, appuyer sur l’interrupteur correspondant au mouvement en sens inverse.
Priorité d’intervention: si plusieurs commandes sont données simultanément, par exemple ouverture du
store banne et alarme vent, les priorités sont les suivantes:
1° anémomètre >> 2° émetteur ou bouton pressoir.
