deutsch
AUFSTELLUNG IN DER KONFIGURATION
5.1 MIT AKTIVEM SUBWOOFER
Aufstellung des aktiven Subwoofers
Eigentlich brauchen Subwoofer nicht an ganz bestimmten Stel-
len innerhalb der Hörzone aufgestellt zu werden, wenn die
Trennfrequenz der Weiche um 150 Hz liegt. Unter dieser Fre-
quenz hat der Lautsprecher keine Richtungsfunktion mehr,
und man kann nicht hören, aus welcher Richtung die Basstö-
ne kommen. Für optimale Ergebnisse sollten Versuche an ver-
schiedenen Stellplätzen vorgenommen werden, um in Abhän-
gigkeit von der Raumakustik bei Tieffrequenzen die besten
Effekte zu erzielen.
Anschliessen des aktiven Subwoofers
Die Eingangssignalsanschlüsse können auf zwei verschiedene
Weisen vorgenommen werden :
■ entweder mit abgeschirmten Koaxialkabeln an den
Cinch
RCA LINE IN
7
und
LINE OUT
8
Ein- und Ausgängen,
■ oder mit dem herkömmlichen Lautsprecherkabel an den
HIGH LEVEL INPUT
9
und
HIGH LEVEL OUTPUT
0
Laut-
sprecheranschlüssen.
Die Eingänge sind stereophonisch, linke
L (left)
und rechte
R
(right)
Tieftöne werden im Verstärker gemischt. Falls ein Mono-
Signal am Subwoofer anliegen sollte, darf nur einer der Eingän-
ge
L (left)
oder
R (right)
benutzt werden.
Anschluss über die Cinch RCA Buchsen
■ LINE IN
7
Buchsen
Wenn Ihr Vorverstärker oder der Verstärker Ihrer Audio/Video-
anlage einen Vorverstärker Stereo-Ausgang besitzt, müssen die
linken
L (left)
und rechten
R (right)
Ausgänge des Verstärkers
oder Vorverstärkers mit den linken
L (left)
und rechten
R (right)
LINE IN
7
Eingängen des Subwoofers verbunden werden.
Wenn Ihre Anlage nur über einen einzigen Monoausgang verfügt
(Subwoofer/LFE), muss dieser entweder mit dem linken
L (left)
oder rechten
R (right) LINE IN
7
Eingang verbunden werden.
■ LINE OUT
8
Buchsen
Die linken
L (left)
und rechten
R (right) LINE OUT
8
Anschlüs-
se geben die am
LINE IN
7
Eingang ankommende NF-
Signale wieder. An diesen
LINE OUT
8
Ausgängen kann der
Verstärker der Hauptlautsprecher angeschlossen werden.
Zusammenschaltung mit
den Lautsprecher-Anschlüssen
■ HIGH LEVEL INPUT
9
Anschlüsse
Wenn Ihr Vollverstärker keinen NF-Ausgang besitzt, müssen
die Ausgänge des Verstärkers an die linken
L (left)
und rechten
R (right) HIGH LEVEL INPUT
9
Anschlüsse des Subwoofers
angeschlossen werden. Sie können den Subwoofer an die für
Lautsprecher bestimmten Anschlüsse Ihres Verstärkers
anschließen. Wenn Sie die linken und rechten Ausgänge Ihres
Verstärkers an die linken und rechten Eingänge des Subwoofers
anschließen, dürfen Sie die Phasen (+ und - oder Rot und
Schwarz) der Kabel nicht vertauschen, sonst riskieren Sie eine
Panne des Haupt/Vollverstärkers.
■ HIGH LEVEL OUTPUT
0
Anschlüsse
Diese Anschlüsse geben das gleiche Signal wieder wie das an
die
HIGH LEVEL INPUT
9
Eingänge und erlauben zum Beispiel
einen Anschluss der Hauptlautsprecher.

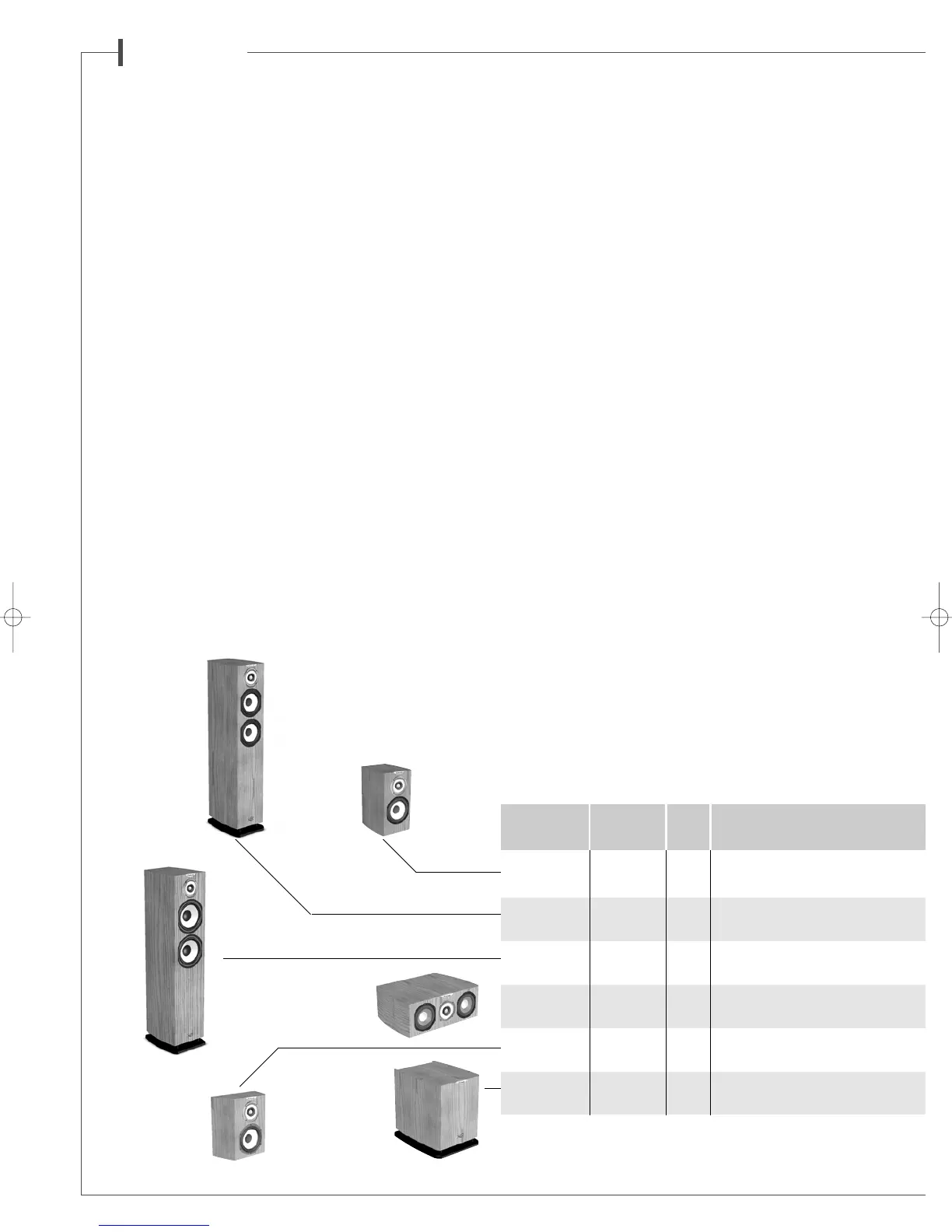

MC40 Verwendung Wege Chassis
W
MINORCA Regal 31 x 2-Wege Koaxial-Chassis BC10
Haupt 1 x 17 cm (7”) 17MD18LB1
JAVA Standbox 3 1 x 2-Wege Koaxial-Chassis BC10
Haupt 2 x 17 cm (7”) 17MD18LB1
MAJORCA Standbox 3 1 x 2-Wege Koaxial-Chassis BC10
Haupt 2 x 21 cm (8”) 21MD18LB1
CABRERA auf/unter 3 1 x 2-Wege Koaxial-Chassis BC10
Center* Shirm 2 x 17 cm (7”) 17MD18LB1TV
FORMENTERA
Regal/ 31 x 2-Wege Koaxial-Chassis BC10
Surround Wand 1 x 17 cm (7”) 17MD18LB1
MERCURE Standbox 1 1 x 21 cm (8”) 21MT4
Aktiv Subwoofer
TECHNISCHE DATEN
* Magnetische Abschirmung
