français
Phase
Les enceintes et les amplificateurs
ont leurs bornes de branchement
repérées. Il y a deux façons cou-
rantes d’effectuer ce repère : soit
une borne rouge ou repère
+, soit
une borne noire ou repère
-.
Dans tous les cas, il faut que les deux
canaux soient branchés de façon
identique, c’est à dire par exemple
que la borne rouge ou
+
de l’encein-
te aille à la borne rouge ou
+ de l’amplificateur ; la borne noire ou-
de I’enceinte ira dans ce cas à la borne noire ou - de I’amplificateur.
BRANCHEMENT HOME CINEMA
AVEC CAISSON DE GRAVES
Placement du caisson de graves
Les caissons de graves n’ont pas à priori une position impérative
par rapport à la zone d’écoute si la fréquence des filtres de cou-
pure est aux alentours de 150 Hz, en effet, en dessous de cette
fréquence, le caisson n’est pas directif, et il est impossible de
détecter l’endroit d’où viennent les basses. Pour obtenir le meilleur
résultat, il est toujours nécessaire de faire des essais d’emplace-
ment, afin d’obtenir la meilleure réponse possible dans les fré-
quences basses, en fonction de l’acoustique de la pièce.
Branchement du caisson de graves
Le branchement de la modulation peut s’effectuer de 2 façons:
■ soit avec les entrées et sorties
Cinch RCA LINE IN
7
et
LINE
OUT
8
en utilisant des cordons coaxiaux blindés,■ soit en
utilisant les bornes haut-parleurs
HIGH LEVEL INPUT
9
et
HIGH LEVEL OUTPUT
0
et du câble haut-parleur classique.
Les entrées sont stéréophoniques, le mélange des graves gauche
L (left)
et droite
R (right)
se fait dans l’amplificateur. Si le
signal provenant de la source est mono, une seule entrée
gauche
L (left)
ou droite
R (right)
devra être utilisée.
Branchement avec les entrées et sorties
Cinch RCA LINE IN
7
et LINE OUT
8
en utilisant
des cordons coaxiaux blindés
■ Connexion par les prises LINE IN
7
:
Si votre préamplificateur ou amplificateur audio vidéo possè-
de une sortie stéréophonique à bas niveau, relier les sorties
gauche
L (left)
et droite
R (right)
du préamplificateur aux
entrées
LINE IN
7
gauche
L (left)
et droite
R (right)
du caisson
de graves.
Si votre appareil ne possède qu’une seule sortie monopho-
nique (subwoofer/LFE), relier celle-ci à l’entrée
LINE IN
7
gauche
L (left)
ou droite
R (right)
indifféremment.
■ Connexion par les prises LINE OUT
8
Les prises
LINE OUT
8
gauche
L (left)
et droite
R (right)
délivrent la modulation mise à l’entrée
LINE IN
7
. Ces sorties
LINE OUT
8
peuvent vous servir à brancher l’amplificateur
de puissance destiné aux enceintes principales.
Branchement avec les bornes haut-parleurs
HIGH LEVEL INPUT
9
et HIGH LEVEL OUTPUT
0
et du câble haut-parleur classique
■ Connexion avec les bornes HIGH LEVEL INPUT
9
Si votre amplificateur intégré Hi Fi ne possède pas de sortie à
bas niveau, brancher les sorties de l’amplificateur aux extrémités
HIGH LEVEL INPUT
9
gauche
L (left)
et droite
R (right)
du
caisson de graves. Vous pouvez brancher le caisson de graves
sur les bornes de votre amplificateur qui servent à brancher les
haut-parleurs. En branchant les sorties gauche et droite de
votre amplificateur aux entrées gauche et droite du caisson
de graves, faire bien attention à ne pas inverser les câbles en
phase, car vous risqueriez de provoquer une panne sur votre
amplificateur principal.
■ Connexion avec les bornes HIGH LEVEL OUTPUT
0
Ces bornes délivrent la même modulation que celles que vous
avez mises à l’entrée
HIGH LEVEL INPUT
9
. Elles permettent
de rebrancher par exemple les enceintes principales.

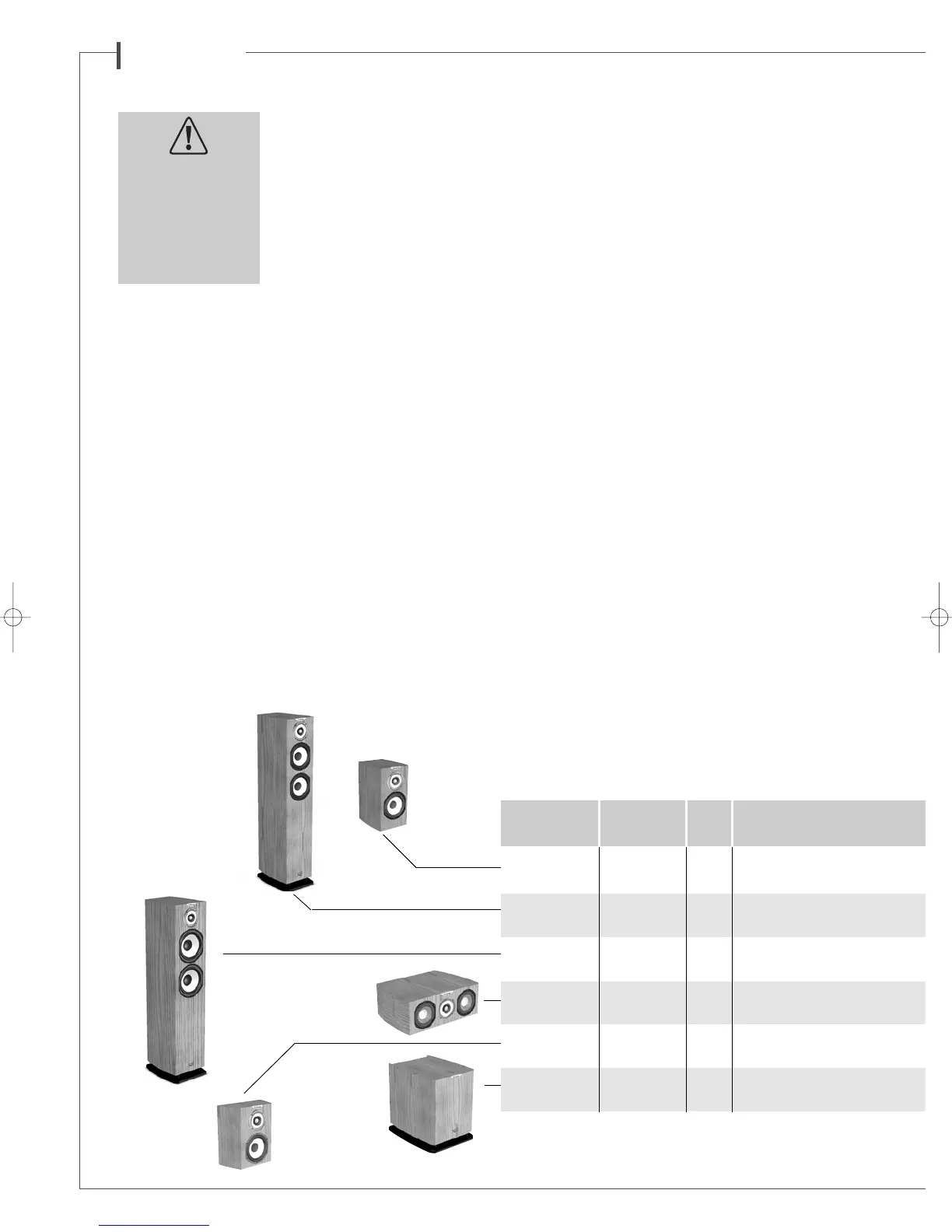

MC 40 Utilisation Voies Haut-parleurs Ef
1
(
MINORCA
bibliothèque 31 tweeter-médium coaxial BC10
voie principale /socle 1 x 17 cm 17MD18LB1
JAVA au sol 31 tweeter-médium coaxial BC10
voie principale 2 x 17 cm 17MD18LB1
MAJORCA au sol 31 tweeter-médium coaxial BC10
voie principale 2 x 21 cm 21MD18LB1
CABRERA sur/sous 3
1 tweeter-médium coaxial BC10
voie centrale* écean 2 x 17 cm 17MD18LB1TV
FORMENTERA bibliothèque 31 tweeter-médium coaxial BC10
voie d’effets /au mur 1 x 17 cm 17MD18LB1
MERCURE au sol 11x21 cm 21MT4
caisson de graves
* blindage magnétique
SPECIFICATIONS
ET CARACTERISTIQUES TECHNIQUES
Attention
Avant tout branchement,
s’assurer que votre
tension secteur correspond
bien à la tension
secteur sélectionnée
sur le commutateur
115 V - 230 V
t
.
