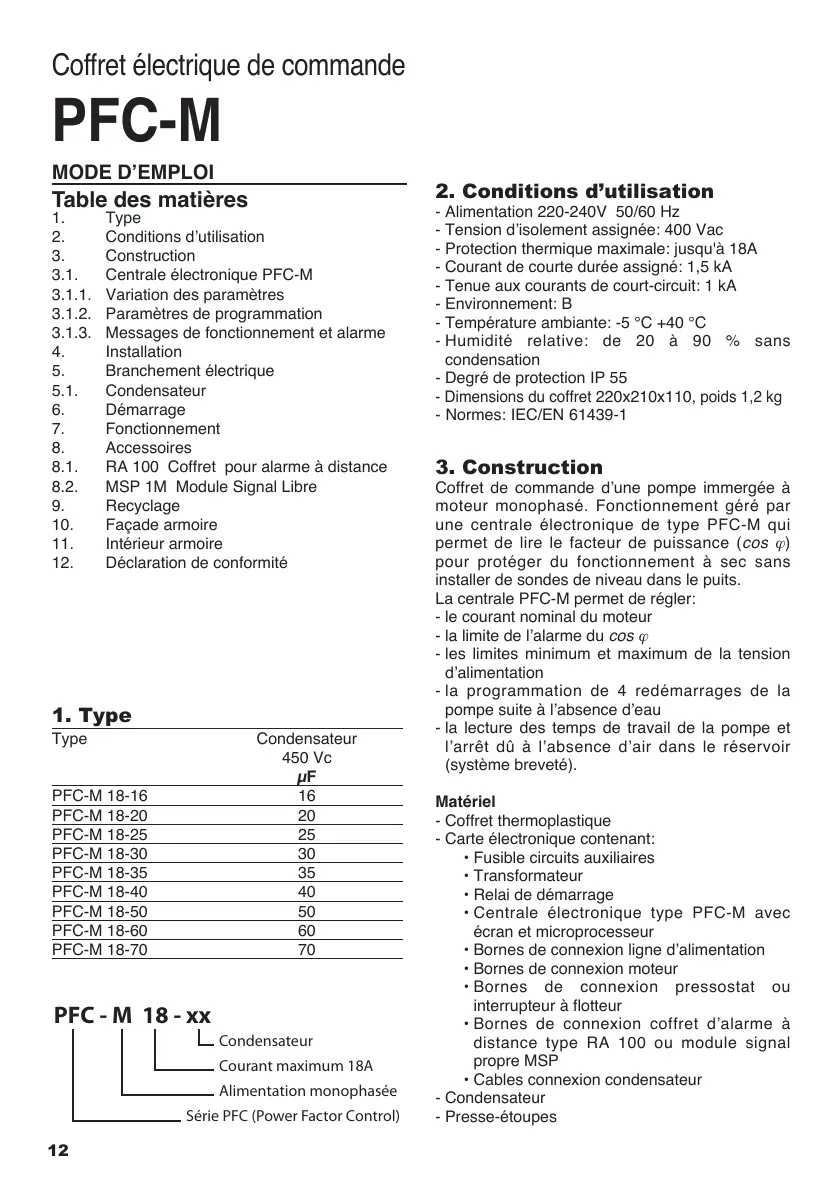

Coffret électrique de commande
PFC-M
MODE D’EMPLOI
Table des matières
1. Type
2. Conditions d’utilisation
3. Construction
3.1. Centrale électronique PFC-M
3.1.1. Variation des paramètres
3.1.2. Paramètres de programmation
3.1.3. Messages de fonctionnement et alarme
4. Installation
5. Branchement électrique
5.1. Condensateur
6. Démarrage
7. Fonctionnement
8. Accessoires
8.1. RA 100 Coffret pour alarme à distance
8.2. MSP 1M Module Signal Libre
9. Recyclage
10. Façade armoire
11. Intérieur armoire
12. Déclaration de conformité
1. Type
Type Condensateur
450 Vc
µF
PFC-M 18-16 16
PFC-M 18-20 20
PFC-M 18-25 25
PFC-M 18-30 30
PFC-M 18-35 35
PFC-M 18-40 40
PFC-M 18-50 50
PFC-M 18-60 60
PFC-M 18-70 70
2. Conditions d’utilisation
- Alimentation 220-240V 50/60 Hz
- Tension d’isolement assignée: 400 Vac
- Protection thermique maximale: jusqu'à 18A
- Courant de courte durée assigné: 1,5 kA
- Tenue aux courants de court-circuit: 1 kA
- Environnement: B
- Température ambiante: -5 °C +40 °C
- Humidité relative: de 20 à 90 % sans
condensation
- Degré de protection IP 55
- Dimensions du coffret 220x210x110 , poids 1,2 kg
- Normes: IEC/EN 61439-1
3. Construction
Coffret de commande d’une pompe immergée à
moteur monophasé. Fonctionnement géré par
une centrale électronique de type PFC-M qui
permet de lire le facteur de puissance (cos ϕ )
pour protéger du fonctionnement à sec sans
installer de sondes de niveau dans le puits.
La centrale PFC-M permet de régler:
- le courant nominal du moteur
- la limite de l’alarme du cos ϕ
- les limites minimum et maximum de la tension
d’alimentation
- la programmation de 4 redémarrages de la
pompe suite à l’absence d’eau
- la lecture des temps de travail de la pompe et
l’arrêt dû à l’absence d’air dans le réservoir
(système breveté).
Matériel
- Coffret thermoplastique
- Carte électronique contenant:
• Fusible circuits auxiliaires
• Transformateur
• Relai de démarrage
• Centrale électronique type PFC-M avec
écran et microprocesseur
• Bornes de connexion ligne d’alimentation
• Bornes de connexion moteur
• Bornes de connexion pressostat ou
interrupteur à flotteur
• Bornes de connexion coffret d’alarme à
distance type RA 100 ou module signal
propre MSP
• Cables connexion condensateur
- Condensateur
- Presse-étoupes
PFC - M 18 - xx
Courant maximum 18A
Condensateur
Alimentation monophasée
Série PFC (Power Factor Control)
12
