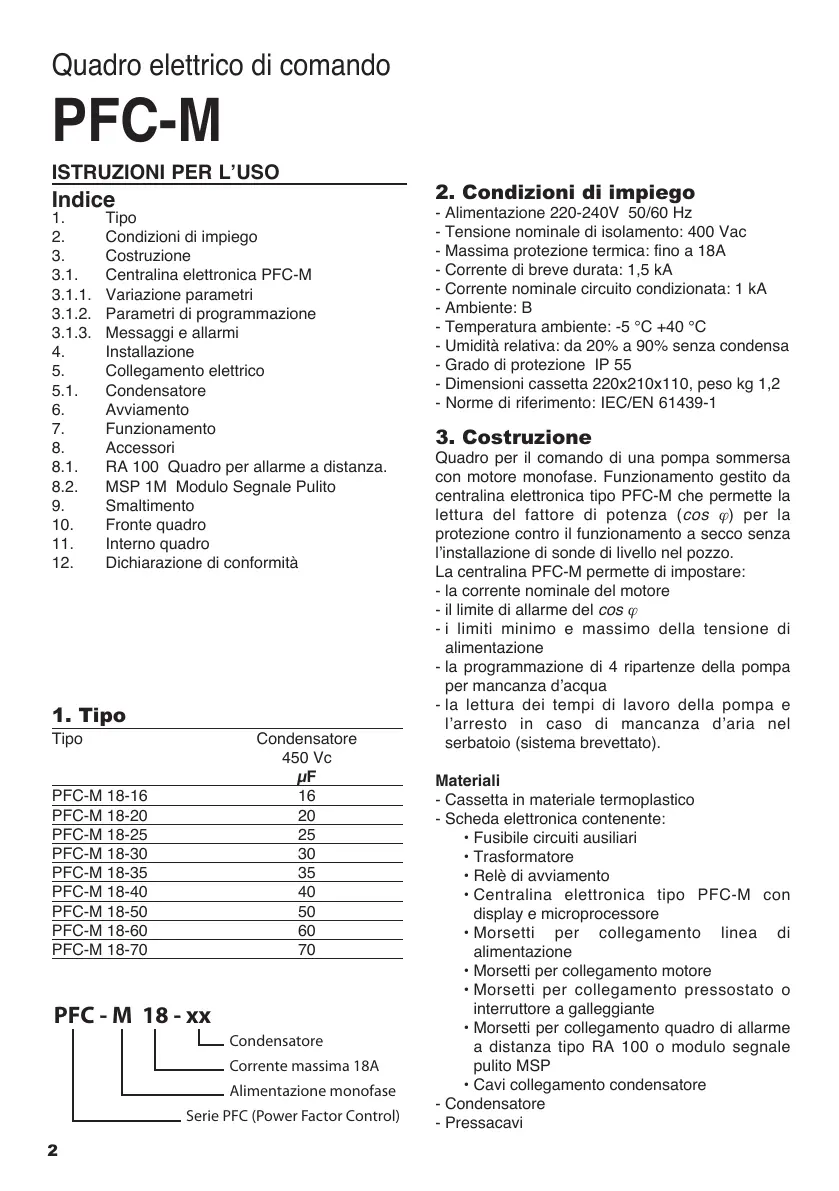

Quadro elettrico di comando
PFC-M
ISTRUZIONI PER L’USO
Indice
1. Tipo
2. Condizioni di impiego
3. Costruzione
3.1. Centralina elettronica PFC-M
3.1.1. Variazione parametri
3.1.2. Parametri di programmazione
3.1.3. Messaggi e allarmi
4. Installazione
5. Collegamento elettrico
5.1. Condensatore
6. Avviamento
7. Funzionamento
8. Accessori
8.1. RA 100 Quadro per allarme a distanza.
8.2. MSP 1M Modulo Segnale Pulito
9. Smaltimento
10. Fronte quadro
11. Interno quadro
12. Dichiarazione di conformità
1. Tipo
Tipo Condensatore
450 Vc
µF
PFC-M 18-16 16
PFC-M 18-20 20
PFC-M 18-25 25
PFC-M 18-30 30
PFC-M 18-35 35
PFC-M 18-40 40
PFC-M 18-50 50
PFC-M 18-60 60
PFC-M 18-70 70
2. Condizioni di impiego
- Alimentazione 220-240V 50/60 Hz
- Tensione nominale di isolamento: 400 Vac
- Massima protezione termica: fino a 18A
- Corrente di breve durata: 1,5 kA
- Corrente nominale circuito condizionata: 1 kA
- Ambiente: B
- Temperatura ambiente: -5 °C +40 °C
- Umidità relativa: da 20% a 90% senza condensa
- Grado di protezione IP 55
- Dimensioni cassetta 220x210x110, peso kg 1,2
- Norme di riferimento: IEC/EN 61439-1
3. Costruzione
Quadro per il comando di una pompa sommersa
con motore monofase. Funzionamento gestito da
centralina elettronica tipo PFC-M che permette la
lettura del fattore di potenza (cos ϕ ) per la
protezione contro il funzionamento a secco senza
l’installazione di sonde di livello nel pozzo.
La centralina PFC-M permette di impostare:
- la corrente nominale del motore
- il limite di allarme del cos ϕ
- i limiti minimo e massimo della tensione di
alimentazione
- la programmazione di 4 ripartenze della pompa
per mancanza d’acqua
- la lettura dei tempi di lavoro della pompa e
l’arresto in caso di mancanza d’aria nel
serbatoio (sistema brevettato).
Materiali
- Cassetta in materiale termoplastico
- Scheda elettronica contenente:
• Fusibile circuiti ausiliari
• Trasformatore
• Relè di avviamento
• Centralina elettronica tipo PFC-M con
display e microprocessore
• Morsetti per collegamento linea di
alimentazione
• Morsetti per collegamento motore
• Morsetti per collegamento pressostato o
interruttore a galleggiante
• Morsetti per collegamento quadro di allarme
a distanza tipo RA 100 o modulo segnale
pulito MSP
• Cavi collegamento condensatore
- Condensatore
- Pressacavi
PFC - M 18 - xx
Corrente massima 18A
Condensatore
Alimentazione monofase
Serie PFC (Power Factor Control)
2
