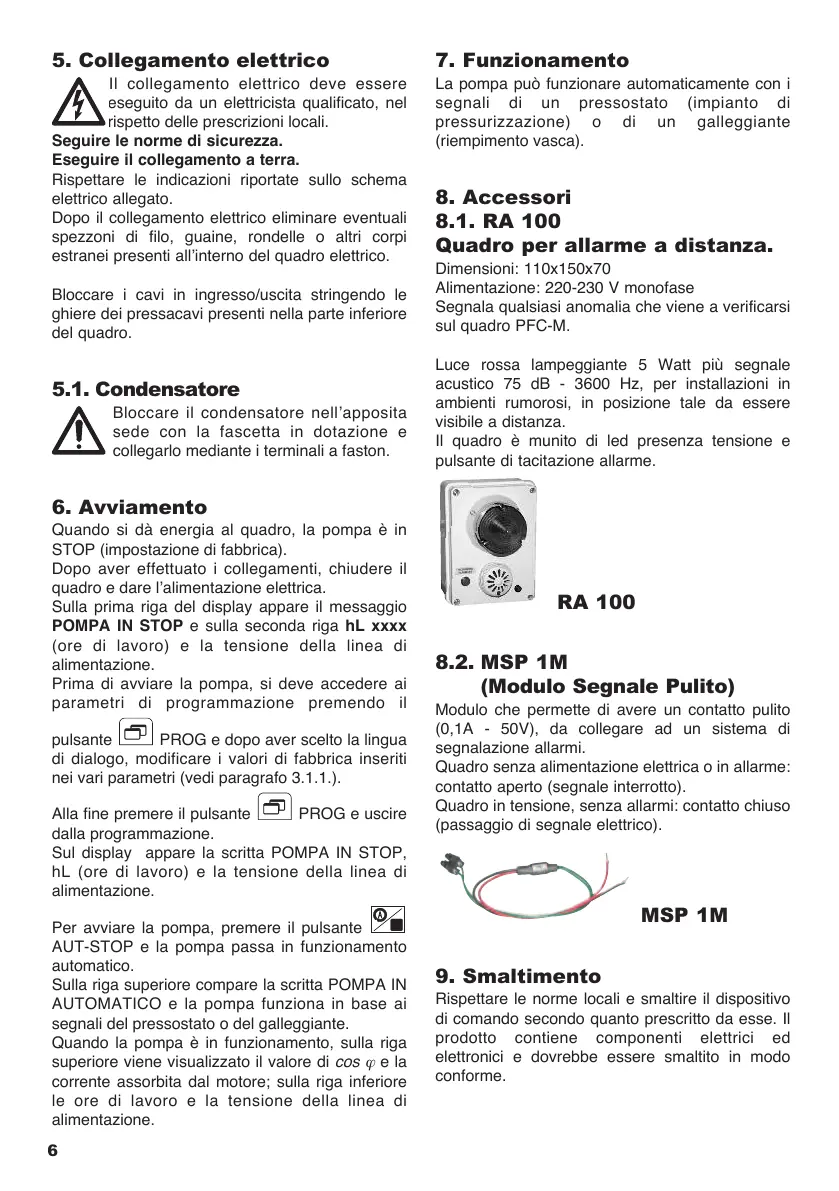

5. Collegamento elettrico
Il collegamento elettrico deve essere
eseguito da un elettricista qualificato, nel
rispetto delle prescrizioni locali.
Seguire le norme di sicurezza.
Eseguire il collegamento a terra.
Rispettare le indicazioni riportate sullo schema
elettrico allegato.
Dopo il collegamento elettrico eliminare eventuali
spezzoni di filo, guaine, rondelle o altri corpi
estranei presenti all’interno del quadro elettrico.
Bloccare i cavi in ingresso/uscita stringendo le
ghiere dei pressacavi presenti nella parte inferiore
del quadro.
5.1. Condensatore
Bloccare il condensatore nell’apposita
sede con la fascetta in dotazione e
collegarlo mediante i terminali a faston.
6. Avviamento
Quando si dà energia al quadro, la pompa è in
STOP (impostazione di fabbrica).
Dopo aver effettuato i collegamenti, chiudere il
quadro e dare l’alimentazione elettrica.
Sulla prima riga del display appare il messaggio
POMPA IN STOP e sulla seconda riga hL xxxx
(ore di lavoro) e la tensione della linea di
alimentazione.
Prima di avviare la pompa, si deve accedere ai
parametri di programmazione premendo il
pulsante PROG e dopo aver scelto la lingua
di dialogo, modificare i valori di fabbrica inseriti
nei vari parametri (vedi paragrafo 3.1.1.).
Alla fine premere il pulsante PROG e uscire
dalla programmazione.
Sul display appare la scritta POMPA IN STOP,
hL (ore di lavoro) e la tensione della linea di
alimentazione.
Per avviare la pompa, premere il pulsante
AUT-STOP e la pompa passa in funzionamento
automatico.
Sulla riga superiore compare la scritta POMPA IN
AUTOMATICO e la pompa funziona in base ai
segnali del pressostato o del galleggiante.
Quando la pompa è in funzionamento, sulla riga
superiore viene visualizzato il valore di cos
ϕ
e la
corrente assorbita dal motore; sulla riga inferiore
le ore di lavoro e la tensione della linea di
alimentazione.
7. Funzionamento
La pompa può funzionare automaticamente con i
segnali di un pressostato (impianto di
pressurizzazione) o di un galleggiante
(riempimento vasca).
8. Accessori
8.1. RA 100
Quadro per allarme a distanza.
Dimensioni: 110x150x70
Alimentazione: 220-230 V monofase
Segnala qualsiasi anomalia che viene a verificarsi
sul quadro PFC-M.
Luce rossa lampeggiante 5 Watt più segnale
acustico 75 dB - 3600 Hz, per installazioni in
ambienti rumorosi, in posizione tale da essere
visibile a distanza.
Il quadro è munito di led presenza tensione e
pulsante di tacitazione allarme.
RA 100
8.2. MSP 1M
(Modulo Segnale Pulito)
Modulo che permette di avere un contatto pulito
(0,1A - 50V), da collegare ad un sistema di
segnalazione allarmi.
Quadro senza alimentazione elettrica o in allarme:
contatto aperto (segnale interrotto).
Quadro in tensione, senza allarmi: contatto chiuso
(passaggio di segnale elettrico).
MSP 1M
9. Smaltimento
Rispettare le norme locali e smaltire il dispositivo
di comando secondo quanto prescritto da esse. Il
prodotto contiene componenti elettrici ed
elettronici e dovrebbe essere smaltito in modo
conforme.
