E
≤60
41
100
Pag. 10 - Manuale FA01007-IT - ver. 1 - 10/2017 - © CAME S.p.A. - «istruzioni originali»

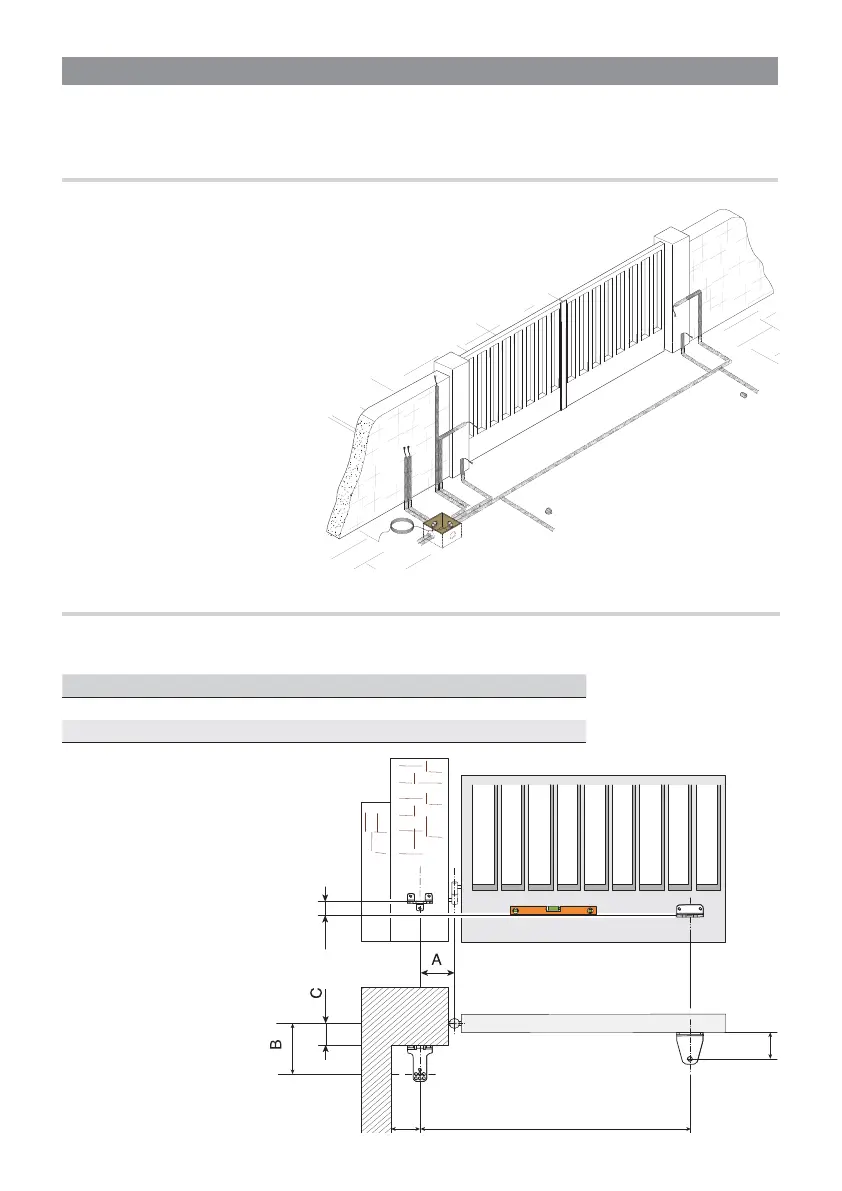

INSTALLAZIONE
Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio del motoriduttore e degli
accessori varia a seconda della zona di installazione. Spetta all’installatore scegliere la soluzione più adatta.
POSA DEI TUBI CORRUGATI
Preparare le scatole di derivazione e tubi corrugati necessari per i collegamenti provenienti dal pozzetto di
derivazione. Per il collegamento del motoriduttore si consiglia un tubo corrugato
Ø 60 mm, per gli accessori invece, si consigliano tubi Ø 25 mm.
Il numero di tubi dipende dal tipo di impianto e dagli accessori
previsti.
Maggiore è l'angolo di
apertura dell'anta, maggiore è
la velocità di apertura e minore
la spinta del motoriduttore.
Minore è l'angolo di apertura
dell'anta, minore è la velocità
di apertura e maggiore è la
spinta del motoriduttore.
FISSAGGIO DELLE STAFFE
Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro,
rispettando le quote riportate nei disegni e nella tabella.
Apertura (°) A (mm) B (mm) C (mm) E (mm)
90 130 110 ÷ 170 0 ÷ 60 750
115 150 110 ÷ 160 0 ÷ 50 750
