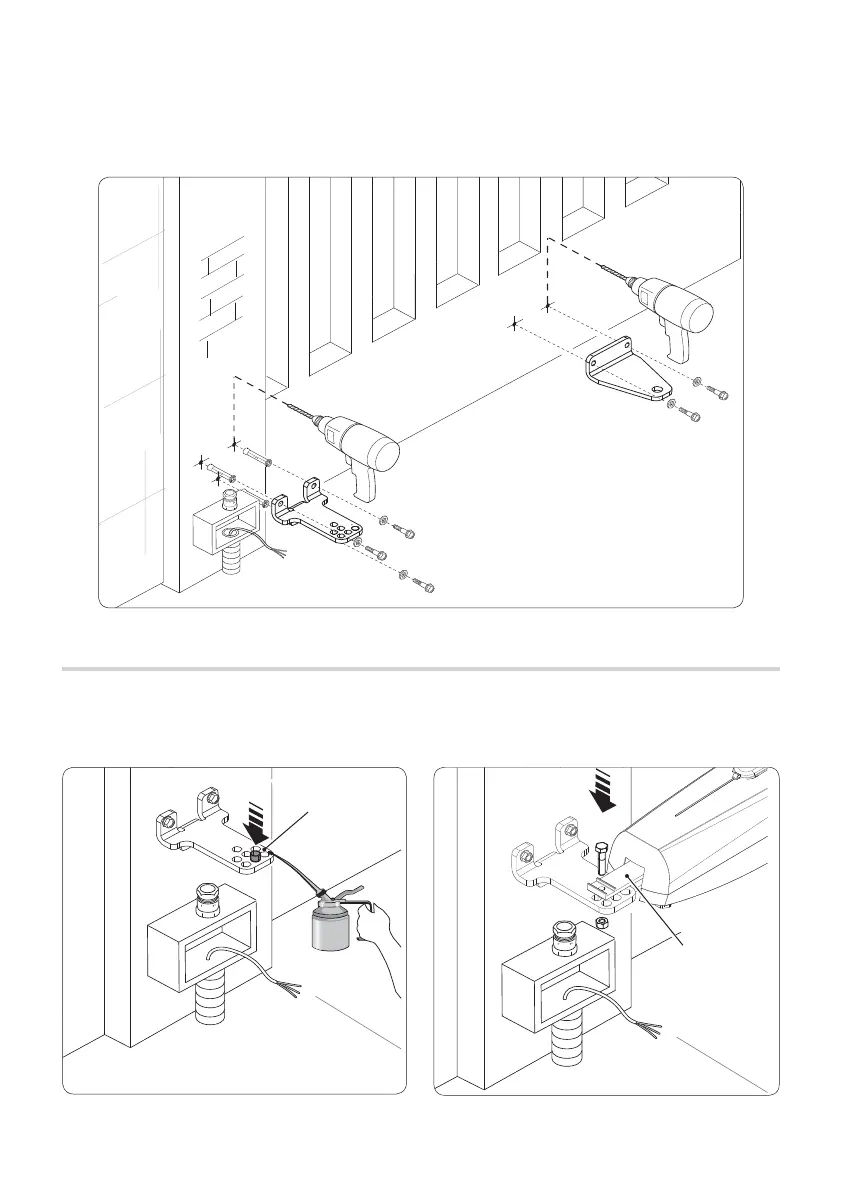

Fissare la staffa al pilastro ❶ con viti e tasselli adeguati. Se il pilastro è di metallo, la staffa può essere saldata.
Nota: i fori sulla staffa permettono una ulteriore variazione dell'angolo di apertura dell'anta.
Fissare oppure saldare la staffa al cancello ❷ .
FISSAGGIO DEL MOTORIDUTTORE
Lubrificare la boccola 󱤎 e infilarla in uno dei fori della staffa pilastro.
Fissare lo snodo alla staffa pilastro 󱤏 con la vite M8 x 35 e il dado UNI 7474 M8.
