❶
❸
⚠
❷
Pag. 12 - Manuale FA01007-IT - ver. 1 - 10/2017 - © CAME S.p.A. - «istruzioni originali»

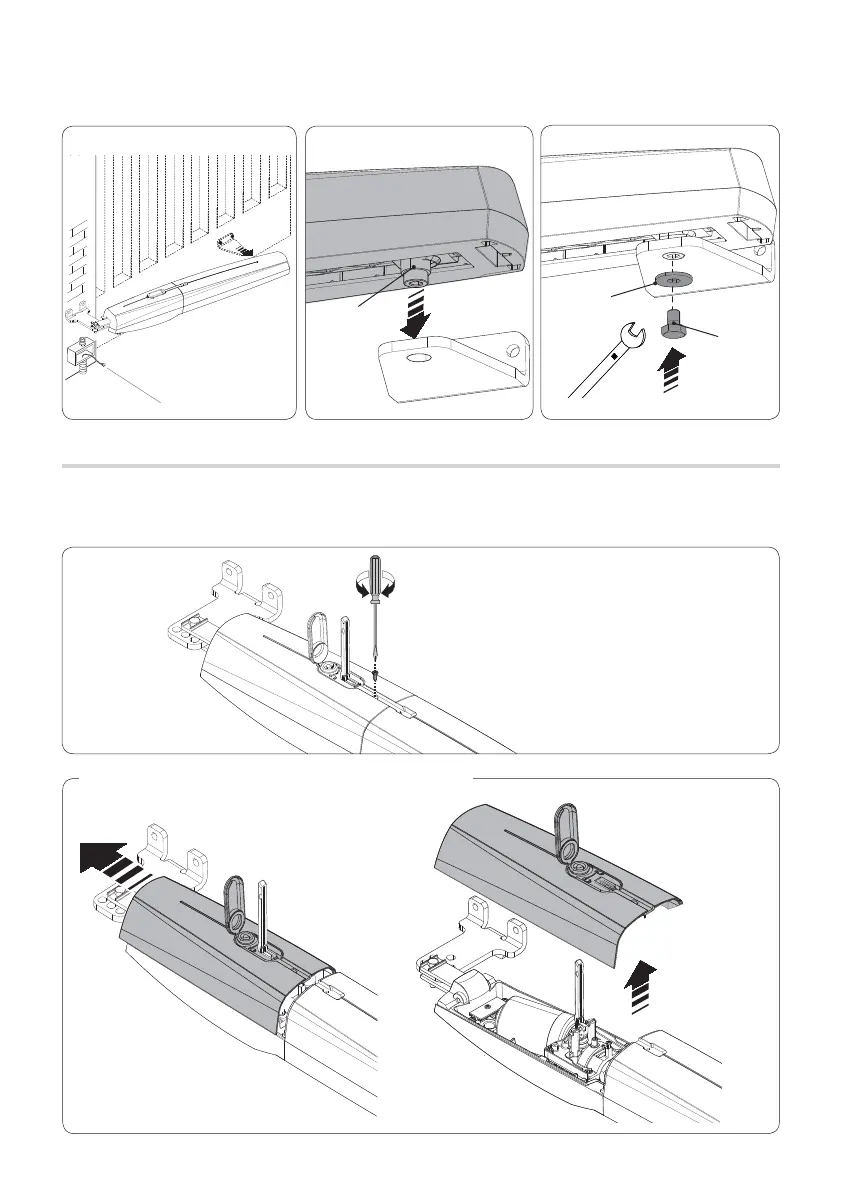

Aprire l'anta(i grani dei fermi meccanici sono allentati) e infi lare il perno nel foro della sta a cancello.
Fissare con la rondella UNI 6593 Ø 10 e la vite UNI 5739 M10 X 10 fornite
.
DETERMINAZIONE DEI PUNTI DI FINECORSA
Prima di procedere con la determinazione dei punti di fi necorsa è necessario: sbloccare il motoriduttore (vedi
paragrafo sblocco manuale) e rimuovere le cover 1 e 2 seguendo attentamente le illustrazioni.
⚠ NON RIMUOVERE la cover 1 senza averla fatta scorrere.
