10 11 E6 TS 1 2 3 4 5 7 CX CY
RX TX
10 11 E6 TS 1 2 3 4 5 7 CX CY
RX TX
./ # .#

10 11 E6 TS 1 2 3 4 5 7 CX CY
Pag.
11
11 -
Codice manuale:
FA00028-IT
FA00028-IT - ver.
1
- 05/2015 - © Came S.p.A. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso

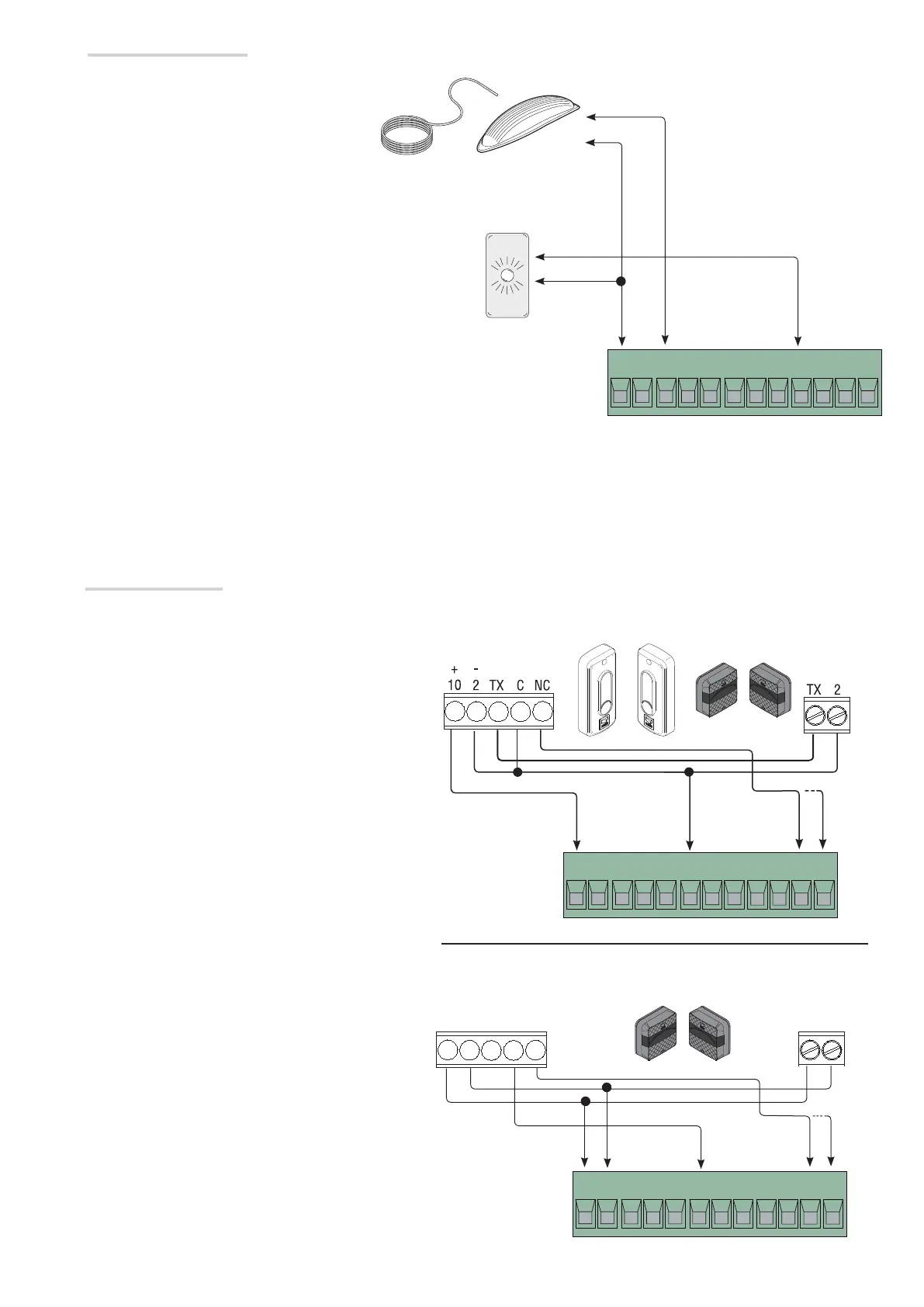

Lampada spia barriera (Portata contatto: 24 V AC - 3 W max).
Segnala lo stato della barriera, vedi funzione F 10.
Dispositivi di segnalazione
Lampeggiatore a cupola e/o cordone luminoso
(Portata contatto: 24 V AC - 25 W max).
Lampeggia durante le fasi di apertura e chiusura
della barriera, vedi funzione 15.
Fotocellule
DIR
Fotocellule
DELTA-S
Fotocellule
DELTA
Dispositivi di sicurezza
Configurare il contatto CX o CY (NC), ingresso per dispositivi
di sicurezza tipo fotocellule, conformi alle normative EN 12978.
Vedi funzioni ingresso CX (Funzione F2) o CY (Funzione F3).
C1 riapertura durante la chiusura. In fase di chiusura
dell’asta, l’apertura del contatto provoca l’inversione del
movimento fino alla completa apertura;
C4 attesa ostacolo. Arresto dell’asta, se in movimento,
con conseguente ripresa del movimento dopo la rimozione
dell’ostacolo.
C5 chiusura immediata. Chiusura dell’asta dopo il passaggio di
un veicolo nel raggio di azione dei dispositivi di sicurezza.
C9 chiusura immediata con attesa ostacolo in chiusura.
Chiusura dell’asta dopo il passaggio di un veicolo nel raggio di
azione dei dispositivi di sicurezza.
Durante la fase di chiusura, i dispositivi eseguono anche la
funzione di C4 attesa ostacolo.
Se non vengono utilizzati, i contatti CX e CY vanno
disattivati in programmazione.
