FUSIBILE 200m A
TX
2
TX 2
10 2 T X
C
-
+
-
NC
+
-
DIR / DELTA S
10 11 E6 TS 1 2 3 4 5 7 CX CY
N.O.
N.C.
C.
+
-
+
-
DELTA
10 11 E6 TS 1 2 3 4 5 7 CX CY
~1°
~89°


Pag.
12
12 - Codice manuale:
FA00028-IT
FA00028-IT - ver.
1
- 05/2015 - © Came S.p.A. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso

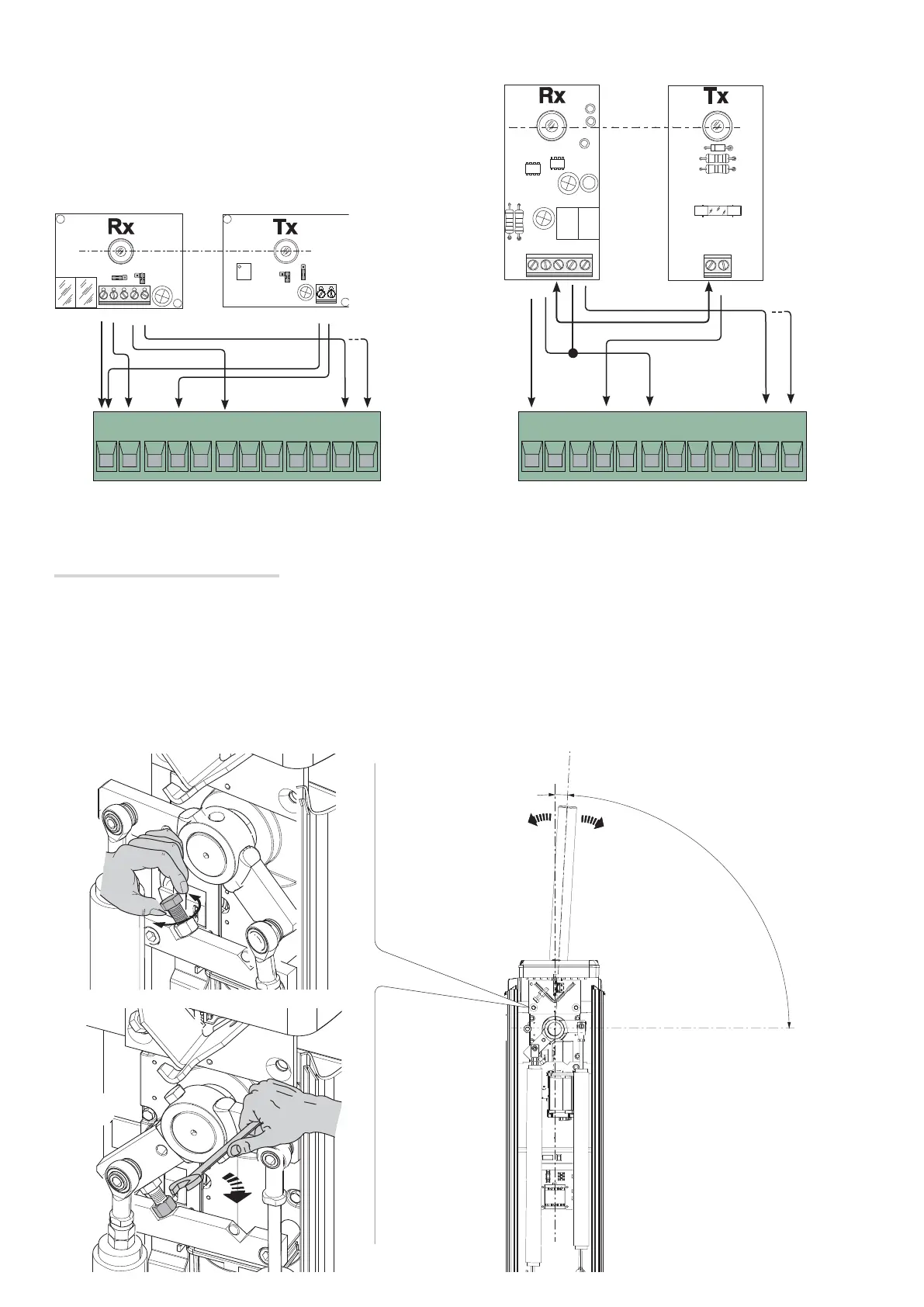

Collegamento di sicurezza delle fotocellule
A ogni comando di apertura o di chiusura, la scheda verifica che le
fotocellule funzionino. Un’eventuale anomalia inibisce qualsiasi comando.
Selezionare dalla funzione F 5 su quali ingressi attivare.
Determinazione dei punti di finecorsa
Chiudere lo sportello d’ispezione e dare tensione all’impianto. Azionare la barriera per verificare che l’asta sia parallela al piano stradale in
posizione di chiusura e a circa 89° in posizione di apertura.
⚠
Le manovre di apertura e chiusura dell’asta, vanno eseguite con lo sportello d’ispezione chiuso!
Per correggere la posizione verticale dell’asta:
- abbassare asta;
- aprire lo sportello d’ispezione;
- ruotare il fermo meccanico di apertura in senso orario per aumentare la corsa dell’asta o antiorario per diminuirla .
Fissare il fermo con il controdado .
