Pag.
8 - Codice manuale:
FA00028-IT - ver.
- 05/2015 - © Came S.p.A. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso
⚠
Per l’installazione e la bilanciatura dell’asta G03001, consultare la documentazione dell’accessorio G03003.
Per l’asta G03002, consultare la documentazione dell’accessorio G03004.
TABELLA FUSIBILI ZL30
- Linea
5 A-F (120 V)
3,15 A-F (230 V)
- Scheda
1 A-F
- Motoriduttore
15 A-F
- Accessori
2 A-F
COLLEGAMENTI ELETTRICI
⚠
Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Alimentazione del quadro e dei dispositivi di comando: 24 V AC/DC.
Le funzioni sui contatti di ingresso e uscita, le regolazioni dei tempi e la gestione degli utenti, vengono impostate e visualizzate sul display del quadro.
Tutte le connessioni sono protette da fusibili rapidi.

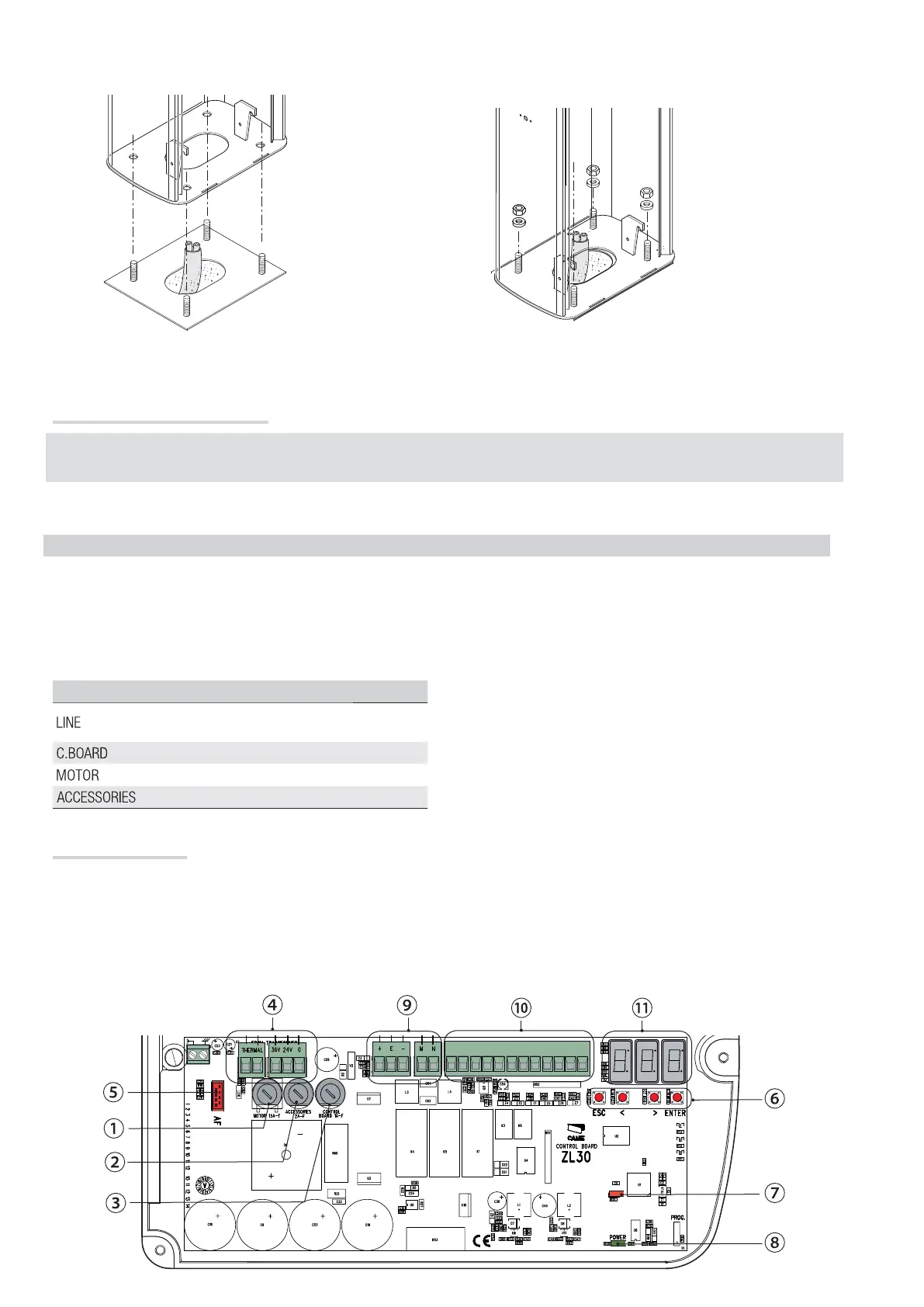

Descrizione delle parti
1. Fusibile motore
2. Fusibile accessori
3. Fusibile scheda
4. Morsettiere per trasformatore
5. Connettore per scheda AF
6. Pulsanti di programmazione
7. LED segnalazione programmazione
8. LED segnalazione tensione presente
9. Morsettiera per motoriduttore
10. Morsettiera per dispositivi di comando e sicurezza
11. Display
È consigliabile installare l’armadio con lo sportello di ispezione dal lato più pratico per eventuali interventi e regolazioni.
Posizionare l’armadio sulla piastra di fissaggio e fissarlo con le rondelle e i dadi.
Installazione e bilanciatura dell’asta
