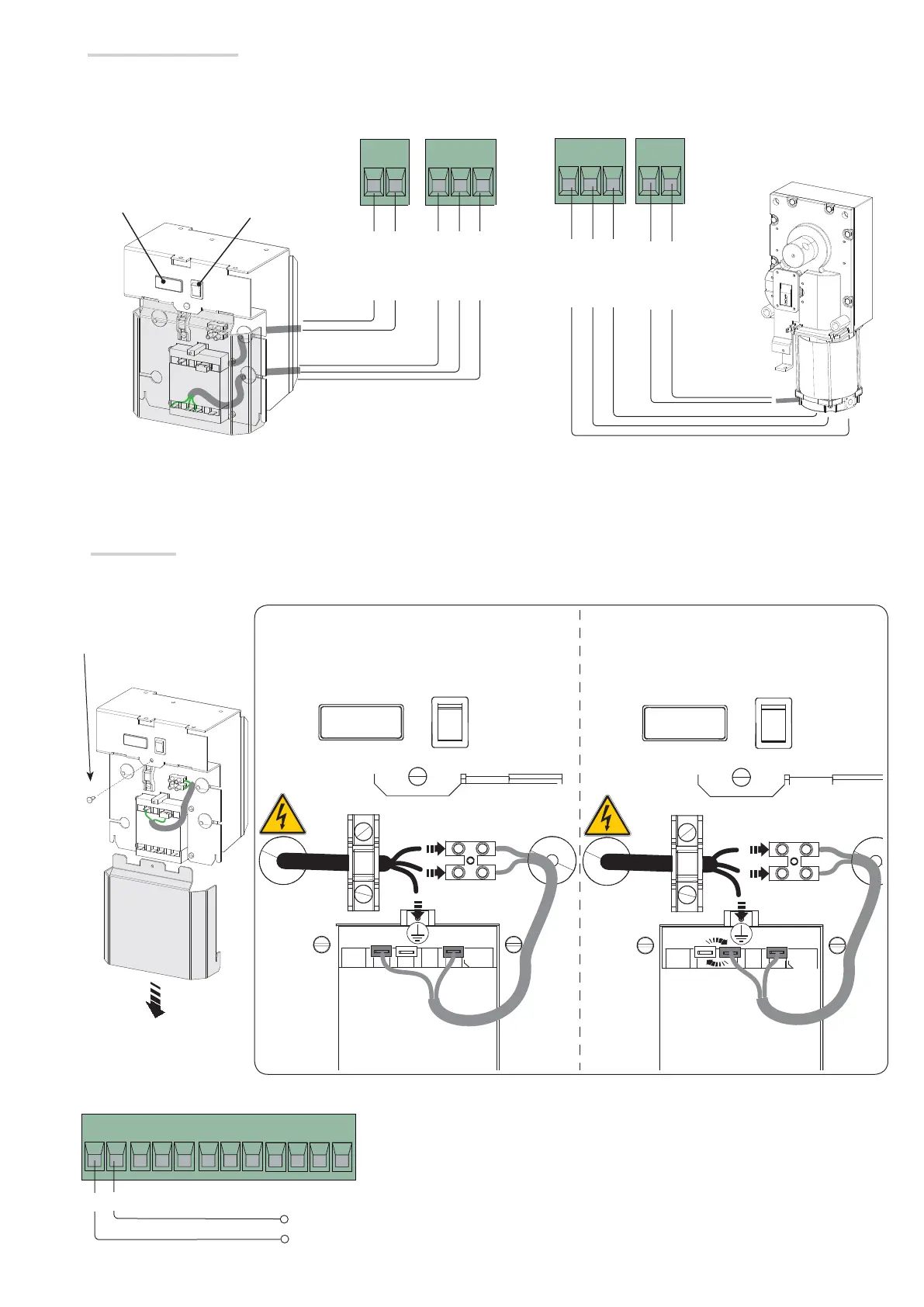

Alimentazione
Il motoriduttore è già collegato.
È illustrato il collegamento di una barriera sinistra. Una barriera a destra, i cavi sui morsetti M-N sono invertiti.
Blu
Marrone
Verde
Bianco
Morsetti per l’alimentazione degli accessori:
- a 24 V AC;
Potenza complessiva consentita: 40 W
 Prima di collegare l’alimentazione di rete, togliere la protezione del trasformatore.
Interruttore di
alimentazione
Fusibile di linea
Marrone
Nero
Blu
Marrone
Marrone
UNI 6934
Ø 3,9 x 9,5
ALIMENTAZIONE DI RETE A 230 V AC
(Confi gurazione di fabbrica)
ALIMENTAZIONE DI RETE A 120 V AC
(Sostituire il fusibile 3,15 A con 5 A e invertire i
faston 230 V e 120 V come indicato)
Collegamento di fabbrica
Marrone
Motoriduttore 24 V DC
con encoder
