Pag. 10 - Manuale FA0 0132-IT - ver. 3 - 04/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

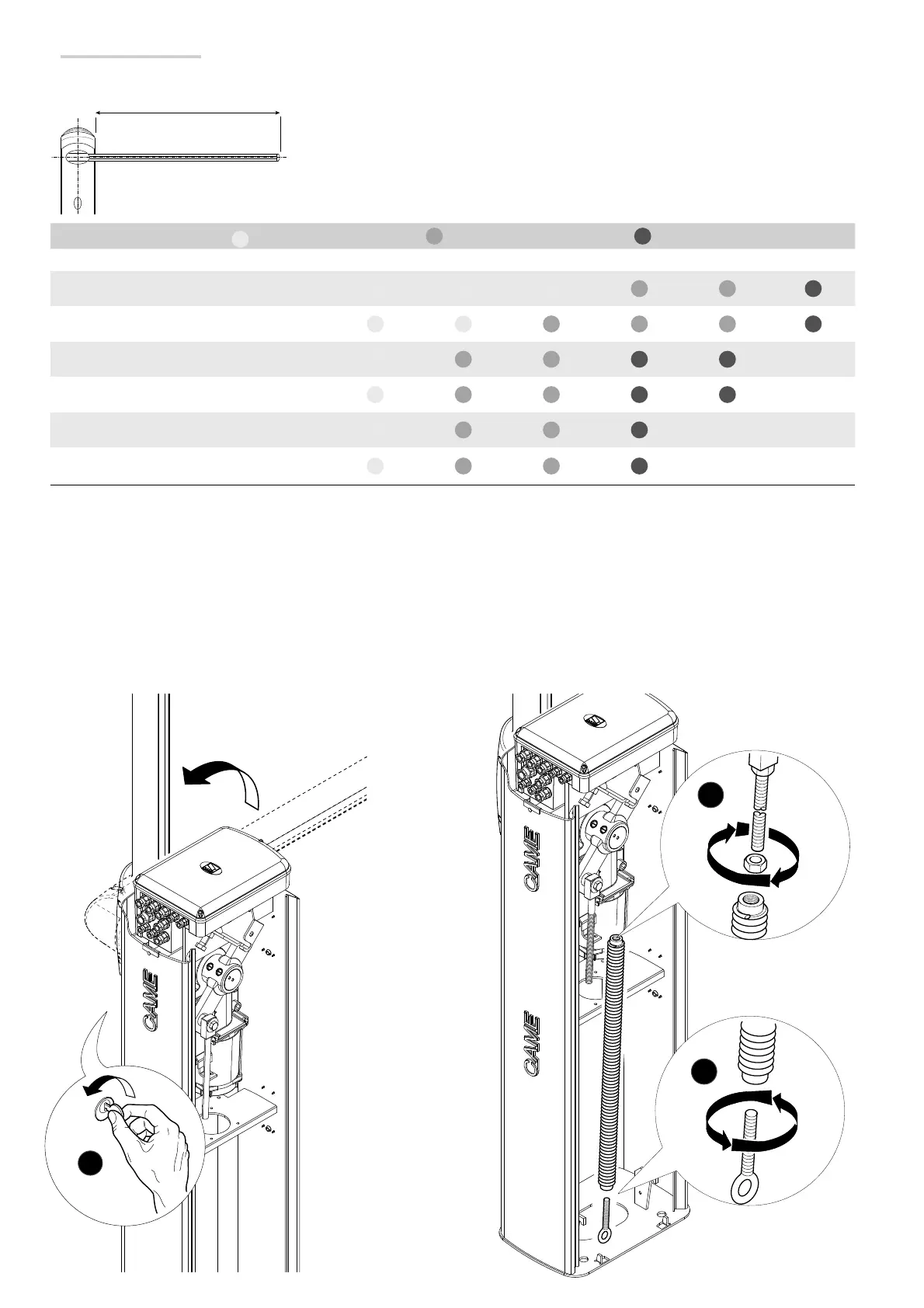

Bilanciamento dell’asta
Prima di bilanciare l’asta, verificare, con la tabella sottostante, la congruenza tra molla scelta, accessori da applicare e luce passaggio.
A
Molla 001G02040 Ø 40 mm
B
Molla 001G04060 Ø 50 mm
C
Molla 001G06080 Ø 55 mm
COMPOSIZIONE DELL’ASTA
1,5 ÷ 1,75 1,75 ÷ 2,25 2,25 ÷ 2,75 2,75 ÷ 3,25 3,25 ÷ 3,5 3,5 ÷ 3,75
Asta con profilo antiurto
A A A B B C
Asta con profilo antiurto e cordone luminoso
001G028401
A A B B B C
Asta con rastrelliera 001G0465
A B B C C
Asta con cordone luminoso 001G028401 e rastrelliera
001G0465
A B B C C
Asta con profilo antiurto e appogio mobile 001G02808
A B B C
Asta con profilo antiurto, cordone luminoso
001G028401 e appogio mobile 001G02808
A B B C
⚠
AVVERTENZE!
001G02802 Non può essere utilizzato per le barriere con asta dotata di rastrelliera 001G0465 o appoggio mobile 001G02808
001G02808 Per passaggio utile fino a max 3 m.
001G02807 Da utilizzare OBBLIGATORIAMENTE per passaggio utile superiore a 3 m.
001G0465 - 001G02808 Non possono essere utilizzati assieme.
Sbloccare il motoriduttore e posizionare l’asta in verticale . Ribloccare il motoriduttore.
Avvitare il tirante a occhiello sotto la molla . La molla va avvitata al perno di ancoraggio .
LUCE PASSAGGIO (max 3,75 m)
Per asta si intende asta completa di copri cava trasparente e tappo.
