Pag. 6 - Manuale FA 0 013 2-IT - ver. 3 - 04/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
INSTALLAZIONE
Le seguenti illustrazioni sono solo esempi in quanto lo spazio per il fissaggio della barriera e degli accessori varia a seconda della zona di
installazione. Spetta all’installatore scegliere la soluzione più adatta.
⚠
Attenzione! Usare delle attrezzature di sollevamento per trasportare e posizionare la barriera.
Durante le fasi di premontaggio e fissaggio, la barriera potrebbe essere instabile e potrebbe esserci il rischio di ribaltamento. Prestare quindi
attenzione a non appoggiarsi fino a completo fissaggio.

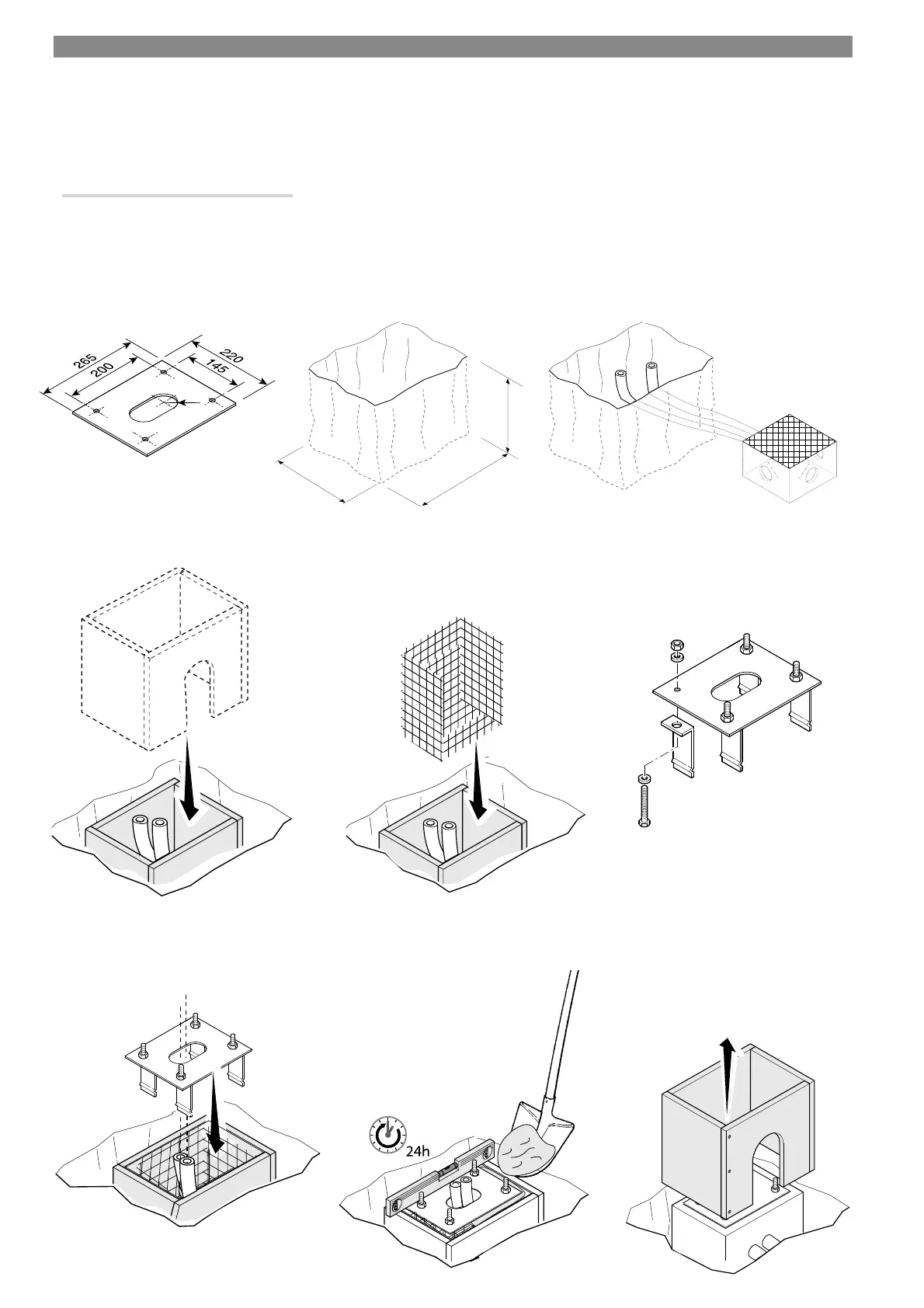

Preparazione della piastra di fissaggio
⚠
Se la pavimentazione presente non consente un fissaggio solido e stabile dell’armadio, preparare una piazzola di cemento.
Fare lo scavo per la cassa matta.
Preparare i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
Preparare una cassa matta di dimensioni maggiori alla piastra di fissaggio e inserirla nello scavo.
Inserire una griglia di ferro all’interno della cassa matta per armare il cemento.
Assemblare le quattro zanche di ancoraggio alla piastra di fissaggio.
Posizionare la piastra sopra la griglia.
Riempire la cassa matta di cemento, la base deve essere perfettamente in bolla e con il filetto delle viti completamente in superficie.
Attendere che si solidifichi per almeno 24h.
Togliere la cassa matta.
