Preparazione della barriera

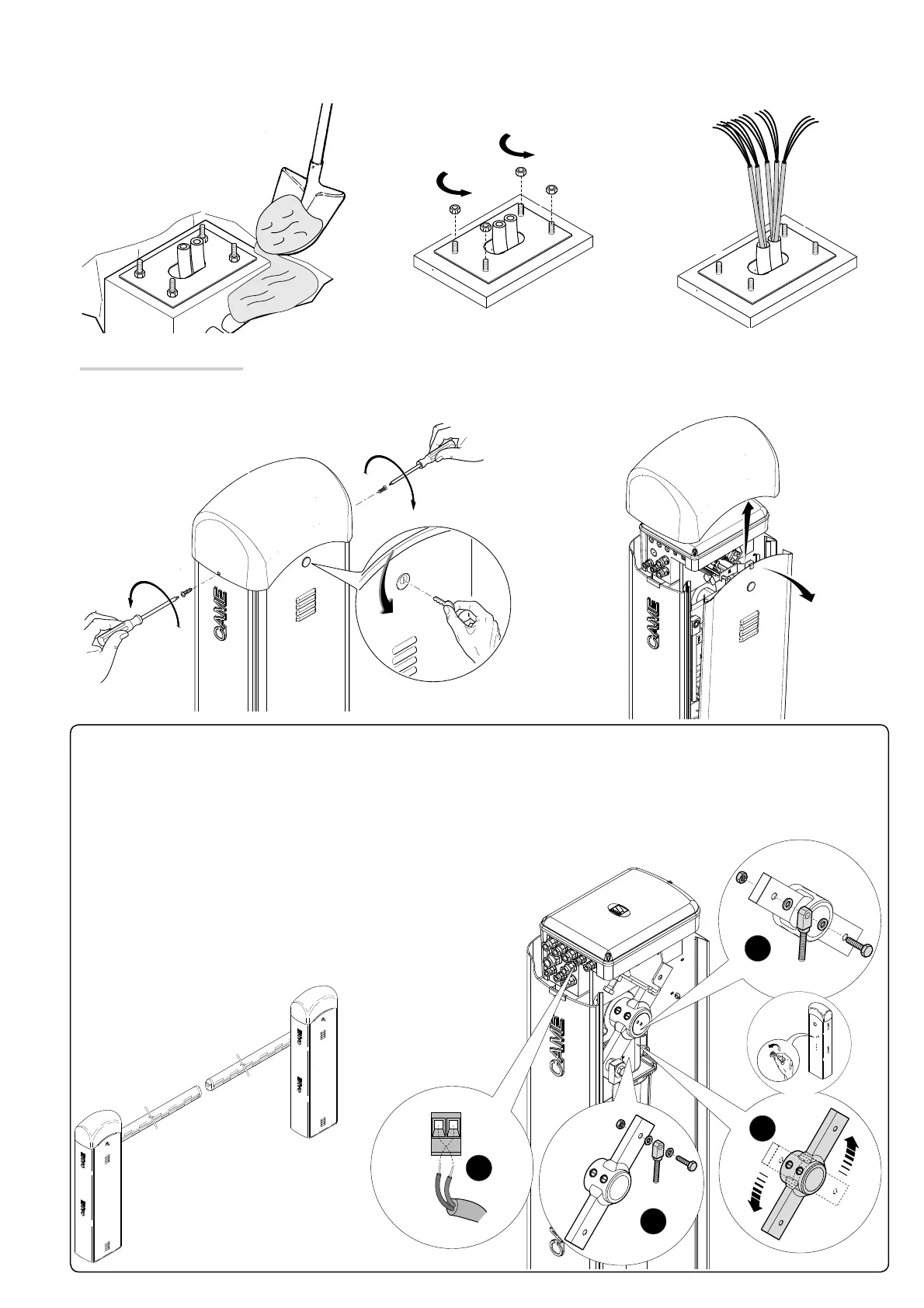

Togliere le viti dalla cupola, inserire la chiave nella serratura e girarla in senso antiorario .
Sollevare la cupola e rimuovere lo sportello d’ispezione .
⚠
Attenzione! La barriera è predisposta per l’installazione a sinistra.
Nel caso di installazione a destra, invertire il senso di apertura dell’asta, procedendo nel seguente modo:
- togliere il perno di ancoraggio dal braccio leva ;
- sbloccare il motoriduttore con la chiave;
- ruotare il braccio leva di 90° ;
- ribloccare il motoriduttore;
- fissare il perno di ancoraggio al foro opposto del braccio ;
- invertire le fasi del motore M con N .
Sinistra
Destra
Riempire di terra lo scavo attorno al blocco di cemento.
Togliere i dadi e le rondelle dalle viti.
Inserire i cavi elettrici nei tubi fino a farli uscire di 600 mm circa.
