UNI5931 M8x20
G03756
G03750
Pag. 8 - Manuale FA 0 013 2-IT - ver. 3 - 04/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

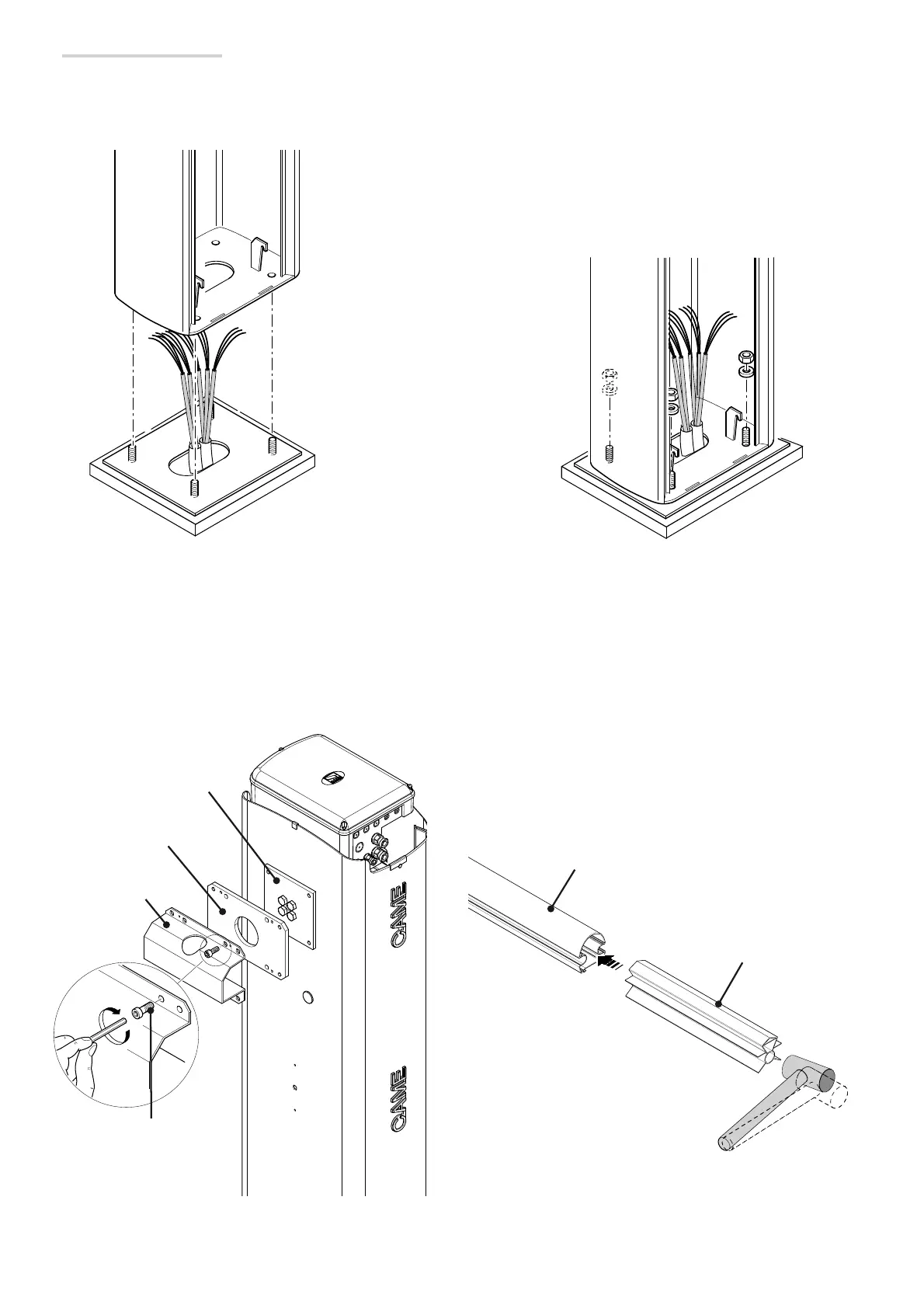

Assemblare la piastra intermedia e il copri-attacco asta sulla piastra attacco con una vite. La vite va lasciata allentata per facilitare il successivo
inserimento dell’asta.
⚠
Per il montaggio con asta G03750, è necessario inserire il rinforzo G03756.
Piastra attacco
Piastra intermedia
Copri-attacco asta
Installazione della barriera
È consigliabile installare l’armadio con lo sportello di ispezione dal lato più pratico per eventuali regolazioni.
Posizionare l’armadio sulla piastra di fissaggio e fissarlo con le rondelle e i dadi.
