10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
A B GND A B S1 GND
CAME
ACCESS CONTROL
AF
R700
R800
Pag. 14 - Manuale FA 0 013 2-IT - ver. 3 - 04/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Rosso
Nero
Bianco
Blu
Funzione SOLO CHIUDE da dispositivo di comando
(contatto NO).
Attenzione: in modalità AZIONE MANTENUTA è
obbligatorio collegare il dispositivo di comando su 2-4.

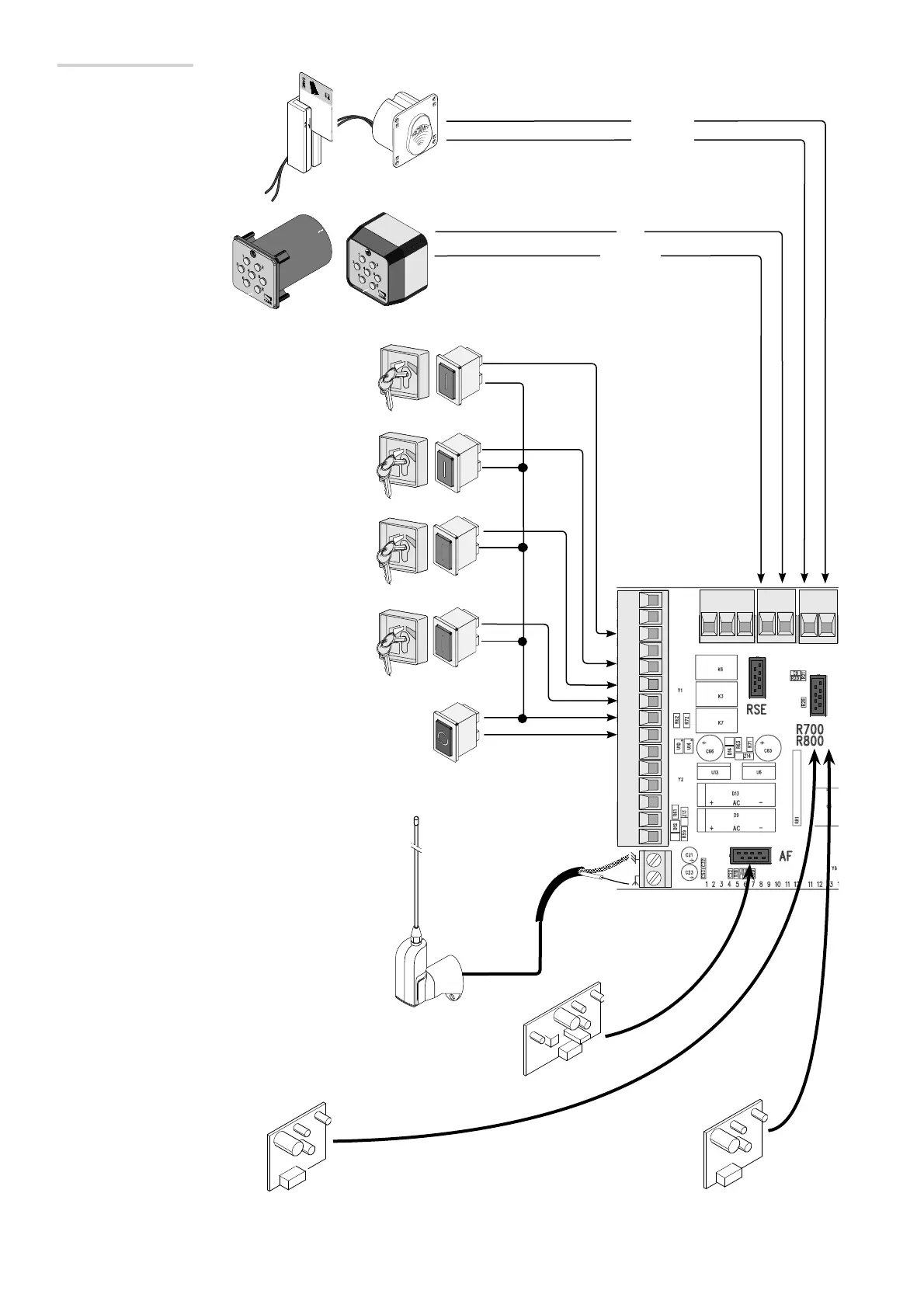

Dispositivi di comando
Antenna con cavo RG58
Pulsante di STOP (contatto NC). Permette l’arresto dell’asta
con l’esclusione della chiusura automatica. Per riprendere il
movimento premere il pulsante di comando o altro dispositivo di
comando.
Se non utilizzato, selezionare 0 (Disattivato) dalla
funzione F 1.
Funzione APRE-CHIUDE-INVERSIONE (passo-passo) da
dispositivo di comando (contatto NO).
Selettore a tastiera
Transponder o lettore tessere
Inserire la scheda di decodifica (R700) per
far riconoscere il sensore (TSP00) o il lettore di
tessere (LT001).
Inserire la scheda di decodifica
(R800) per far riconoscere il selettore
a tastiera.
ATTENZIONE! Per un corretto funzionamento, prima di inserire una qualsiasi scheda a innesto (es.: AF, R800), è OBBLIGATORIO
TOGLIERE LA TENSIONE DI LINEA e, se presenti, scollegare le batterie.
Inserire la scheda AF per comandare la barriera con
un trasmettitore.
Attenzione! Funzione SOLO APRE da dispositivo di
comando (contatto NO), da collegare solo in caso di
impianti abbinati o a bussola. (Vedi COLLEGAMENTO
ABBINATO o COLLEGAMENTO A BUSSOLA)
Funzione SOLO APRE da dispositivo di comando
(contatto NO).
Attenzione: in modalità AZIONE MANTENUTA è
obbligatorio collegare il dispositivo di comando su 2-3.
