3
2
4
5
6
1
8
12
15
14
11
10
7
9
13
1
2
3
4
5
7
6
8
9
11
10
Pag. 4 - Manuale FA 0 013 2-IT - ver. 3 - 04/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

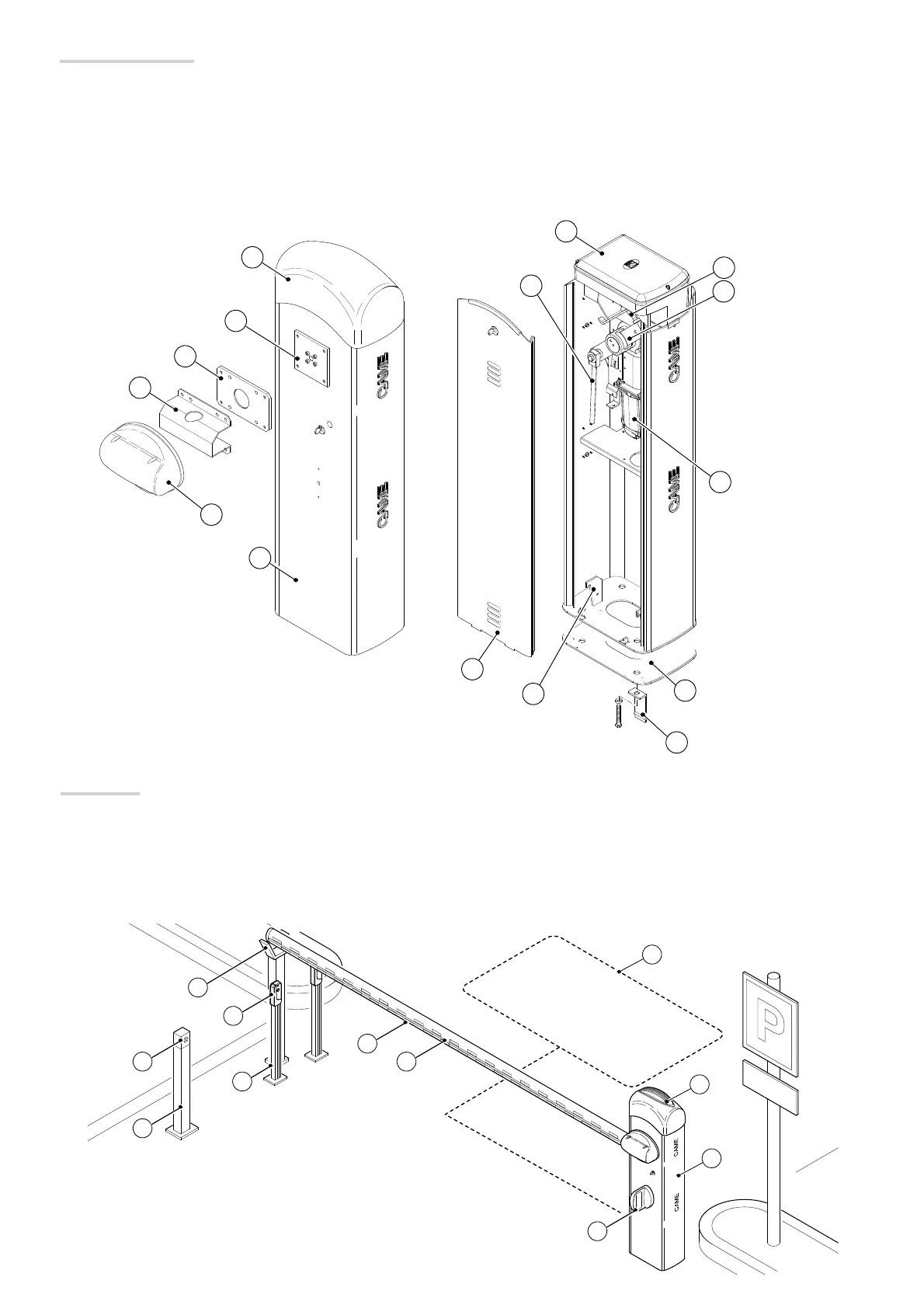

Descrizione delle parti
1. Cupola
2. Piastra albero motore
3. Piastra intermedia
4. Copri-attacco asta
5. Copertura di protezione anticesoiamento
6. Armadio
7. Tirante
8. Quadro comando
9. Fermo meccanico di registro asta
10. Braccio leva
11. Motoriduttore con encoder
12. Sportello di ispezione
13. Staffa di ancoraggio
14. Piastra di fissaggio
15. Zanca di fissaggio
Impianto tipo
1. Barriera con asta
2. Strisce rifrangenti
3. Cordone luminoso
4. Lampeggiatore
5. Supporto per fotocellula
6. Fotocellula
7. Colonnina per fotocellula
8. Appoggio fisso
9. Spira
10. Colonnina per dispositivo di comando
11. Dispositivo di comando (selettore a tastiera, sensore transponder)
