-4-
1
2 3 4
L2T L1T
02412
FUS. CENTRALIN A
T.C.A.
1 2
ZC4
QUADRO
COMANDO
FUSIBIL I LI N EA
L1T L2T CT 0 24
12
PROG

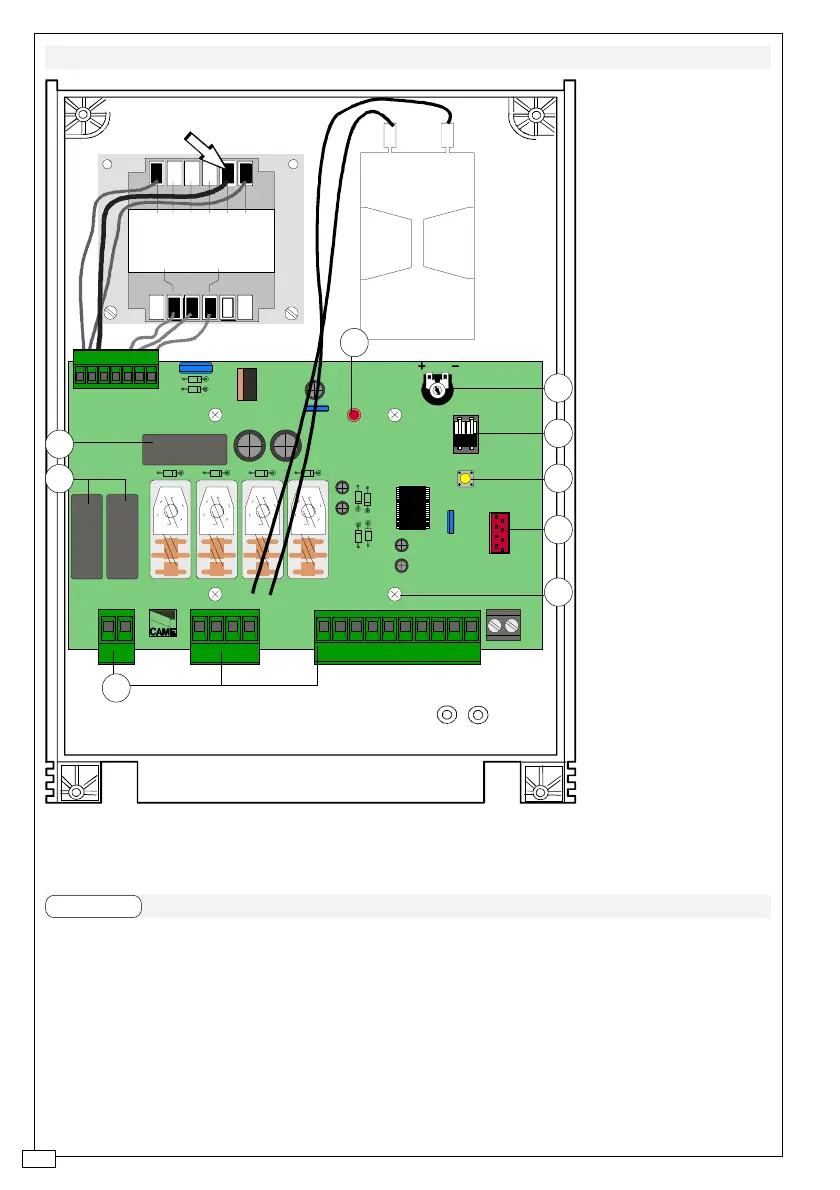

SCHEDA BASE - MOTHERBOARD - CARTE BASE - GRUNDPLATINE - TARJETA BASE
COMPONENTI PRINCIPALI
1 Morsettiere di collegamento
2 Fusibili di linea 5A
3 Fusibile accessori 3,15A
4 Pulsante memorizzazione codice radio
5 Trimmer di regolazione tempo di chiusura automatica
6 Selettore funzioni a 2 dip (vedi pag. 14)
7 Innesto scheda radiofrequenza (vedi tabella)
8 LED segnalazione
9 Fori per fissaggio scheda
ITALIANO
1
2
3
4
5
6
7
8
9
Nota: collegare i fili neri
che fuoriescono dalla
scheda sui connettori
del condensatore.
NB: connect the black
wires coming out of the
board to the condenser’s
connectors.
Note: connecter les fils
noirs qui sortent de la
carte sur les
connecteurs du
condensateur.
Hinweis: Die schwarzen
Kabel, die von der Karte
wegführen, an die
Verbinder am
Kondensator
anschließen.
Nota: conectar los hilos
negros que salen de la
tarjeta en los
conectores del
condensador.
