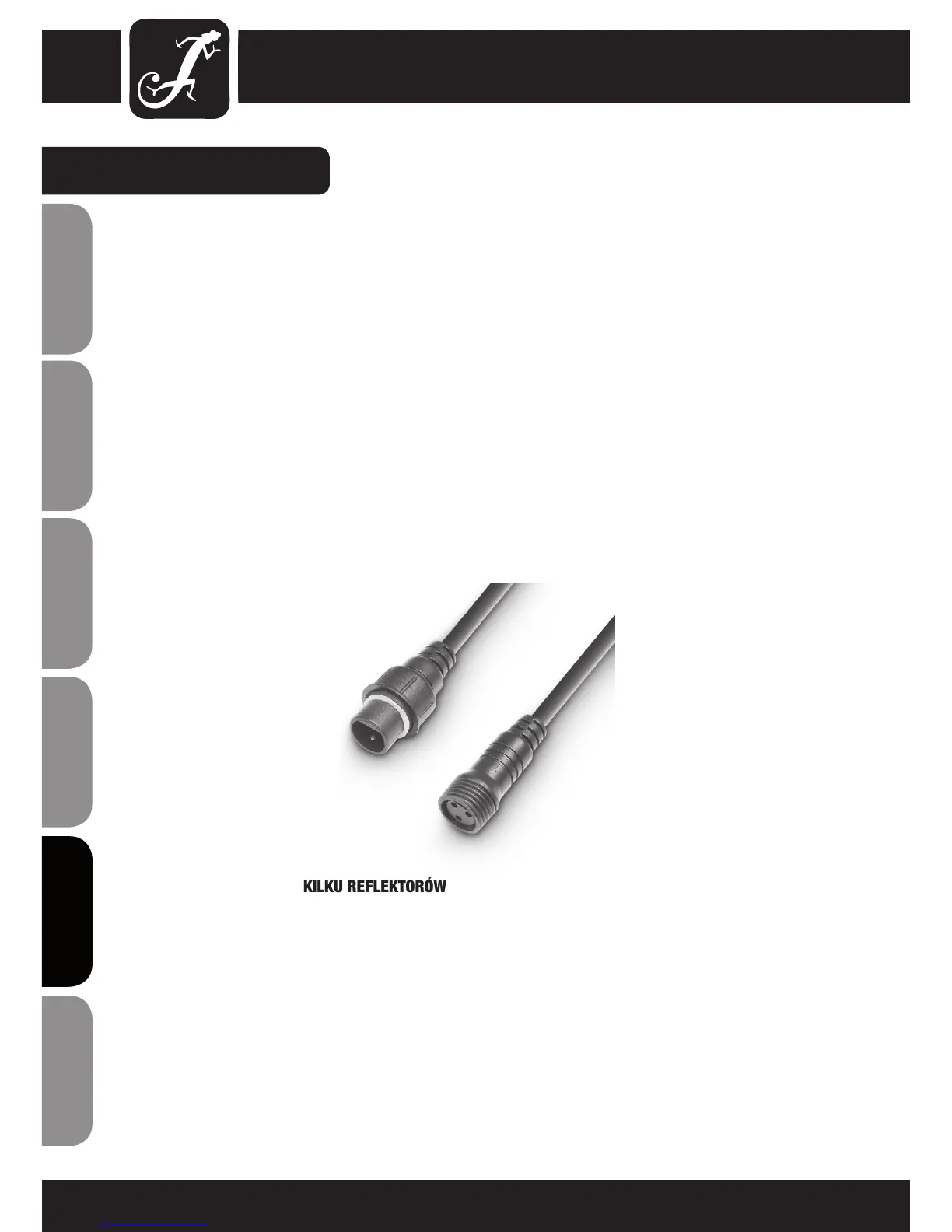

POŁĄCZENIE SZEREGOWE KILKU REFLEKTORÓW
1. Podłączyć wtyczkę męską 3-biegunową IP65 kabla DMX do wyjścia DMX (gniazdo żeńskie 3-biegunowe)
pierwszego reflektora lub innego urządzenia DMX.
2. Podłączyć wtyczkę żeńską 3-biegunową IP65 kabla DMX podłączonego do pierwszego reflektora do
wejścia DMX (gniazdo męskie 3-biegunowe) następnego urządzenia DMX. Wyjście DMX tego urządzenia
podłączyć w taki sam sposób do wejścia DMX następnego urządzenia i tak dalej.
Szeroki wybór odpowiednich kabli przedłużających IP65 DMX, sieciowych kabli przedłużających IP65 i kabli
adapterowych dostępny jest w Internecie na stronie www.cameolight.com.
Należy pamiętać, że urządzenia DMX podłącza się szeregowo, a połączeń nie można rozdzielać bez
aktywnego rozdzielacza.
Zastosowanie terminatora zmniejsza zakłócenia i może zapobiegać problemom przy transmisji sygnału.
Dlatego zawsze korzystne jest dodanie modułu końcowego DMX (opór 120 omów, 1/4 W) między DMX- a
DMX+ ostatniego urządzenia w łańcuchu (zabezpieczony przed pyłem i strumieniem wody kablowy moduł
końcowy, nr art. CLIPSMXTERM).
ZŁĄCZE DMX:
DMX-512
DMX (Digital Multiplex) to nazwa uniwersalnego protokołu transmisji do komunikacji między odpowiednimi
urządzeniami a kontrolerami. Kontroler DMX wysyła dane DMX do podłączonych urządzeń DMX. Transmisja
danych DMX następuje zawsze w formie szeregowego strumienia danych, który jest przekazywany z
jednego urządzenia do następnego przez znajdujące się w każdym urządzeniu obsługującym standard DMX
złącza „DMX IN” i „DMX OUT” (złącza wtykowe XLR) (większość kontrolerów posiada jedynie wyjście DMX).
ZŁĄCZE DMX:
DMX to wspólny „język”, za pomocą którego różne typy i modele urządzeń różnych producentów
porozumiewają się ze sobą i mogą być sterowane przy użyciu centralnego kontrolera, o ile wszystkie
urządzenia i kontroler obsługują standard DMX. W celu zapewnienia optymalnej transmisji danych
wymagane jest, aby kable połączeniowe między poszczególnymi urządzeniami były możliwie jak najkrótsze.
Kolejność, w jakiej urządzenia są podłączone do sieci DMX, nie ma znaczenia dla adresowania. I tak
urządzenie z adresem DMX 1 może znajdować się w dowolnym miejscu (szeregowego) łańcucha DMX – na
początku, na końcu lub gdzieś pośrodku. Po przydzieleniu urządzeniu adresu DMX 1 kontroler „wie”, że
ma wysyłać wszystkie dane przypisane do adresu 1 do tego urządzenia, niezależnie od jego pozycji w sieci
DMX.
