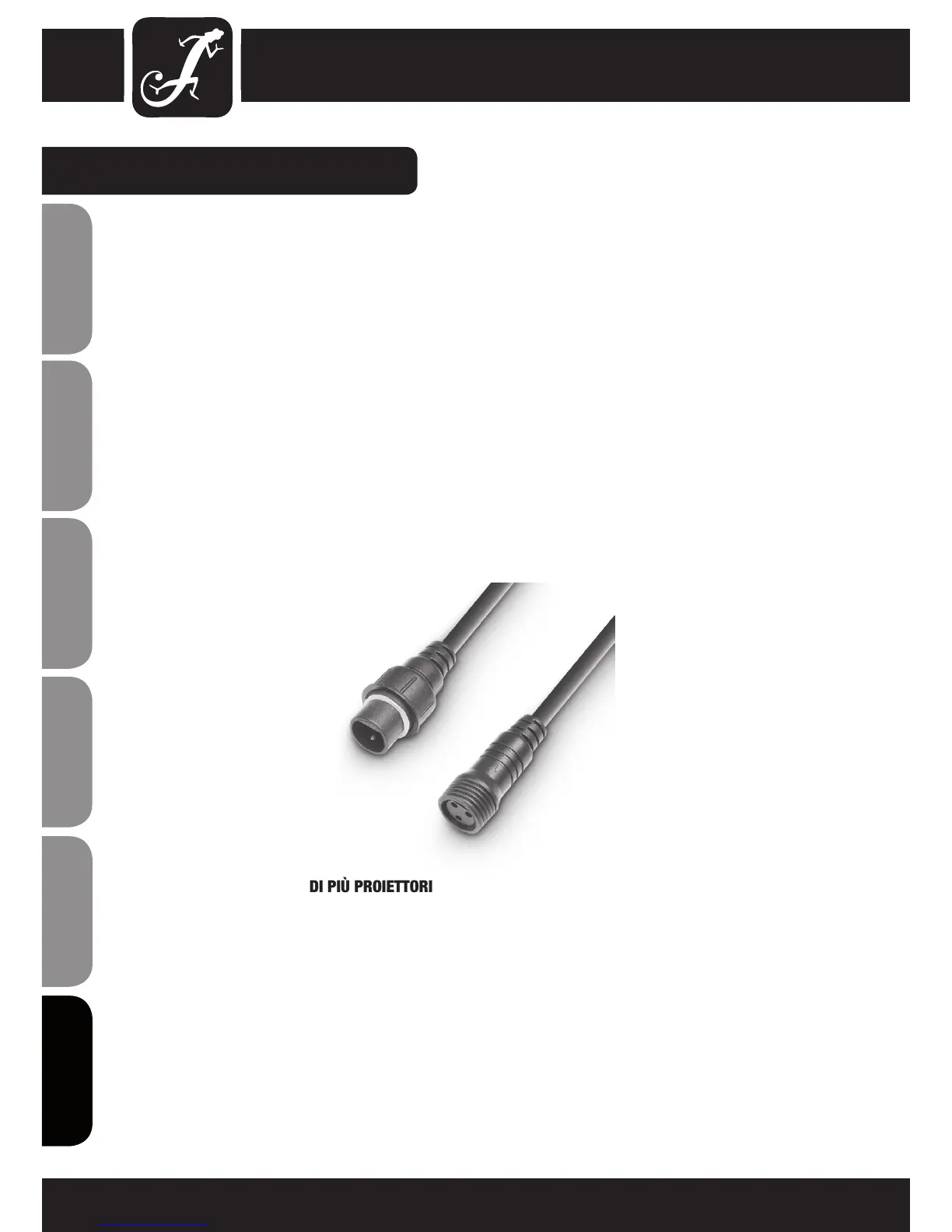

ACCOPPIAMENTO SERIALE DI PIÙ PROIETTORI
1. Collegare il connettore maschio a 3poli del cavo DMX all'uscita DMX (presa femmina a 3poli) del primo
proiettore o altro dispositivo DMX.
2. Collegare il connettore femmina IP65 a 3poli del cavo DMX collegato al primo proiettore DMX con
l'ingresso DMX (presa a 3poli maschio) del successivo dispositivo DMX. Analogamente, collegare l'uscita
DMX di questo dispositivo con l'ingresso DMX del dispositivo seguente e così via.
Il sito internet www.cameolight.com offre un'ampia gamma di cavi di prolunga DMX per IP65, cavi di
prolunga di rete IP65 e cavi per adattatori.
Tenere presente che in linea di principio i dispositivi DMX sono collegati in serie e i collegamenti non si
possono condividere senza uno splitter attivo.
L'impiego di una resistenza terminale (terminazione) riduce le interferenze e può evitare problemi relativi
alla trasmissione di segnale. È pertanto sempre consigliabile inserire una terminazione DMX (resistenza
120Ohm, 1/4W) tra i pin DMX- e DMX+ dell'ultimo dispositivo della catena (terminazione cavo codice
CLIPDMXTERM, resistente alla polvere e ai getti d'acqua).
CONNESSIONE DMX:
DMX-512
DMX (Digital Multiplex) è la sigla di un protocollo universale di trasmissione per la comunicazione tra
dispositivi e controller. Un controller DMX invia dati DMX ai dispositivi DMX collegati. I dati DMX vengono
sempre trasmessi come flusso di dati seriale, che viene inoltrato da un dispositivo collegato al successivo
attraverso le connessioni (connettori XLR) "DMX IN" e "DMX OUT" esistenti per ogni dispositivo DMX
compatibile. (La maggior parte dei controller dispone di una sola uscita DMX).
COLLEGAMENTO DMX
DMX è il linguaggio condiviso che consente l'accoppiamento tra diversi tipi di dispositivo e modelli di
produttori differenti e il controllo da parte di un controller centrale, a condizione che tutti i dispositivi
e il controller siano DMX compatibili. Per una trasmissione dei dati ottimale, il cavo che collega i
singoli dispositivi deve essere il più corto possibile. L'ordine dei dispositivi nella rete DMX non influisce
sull'indirizzamento. Il dispositivo con indirizzo DMX 1 può quindi trovarsi in una posizione qualsiasi della
catena DMX (seriale) DMX: all'inizio, alla fine o in qualsiasi punto al centro. Se a un dispositivo viene
assegnato l'indirizzo DMX 1, il controller "sa" di dover inviare a questo dispositivo tutti i dati attribuiti
all'indirizzo 1, indipendentemente dalla sua posizione nella interconnessione DMX.
