Manual de Instrucciones de Operación y Lista de Piezas
Serie FP1995
Para ordenar repuestos, sírvase llamar al distribuidor más cercano a su domicilio
Sírvase darnos la siguiente información: Puede escribirnos a:
- Número del modelo Attn: Customer Service
- Número de serie (de haberlo) 100 Production Drive
- Descripción y número del repuesto según la lista de repuestos Harrison, OH 45030 USA

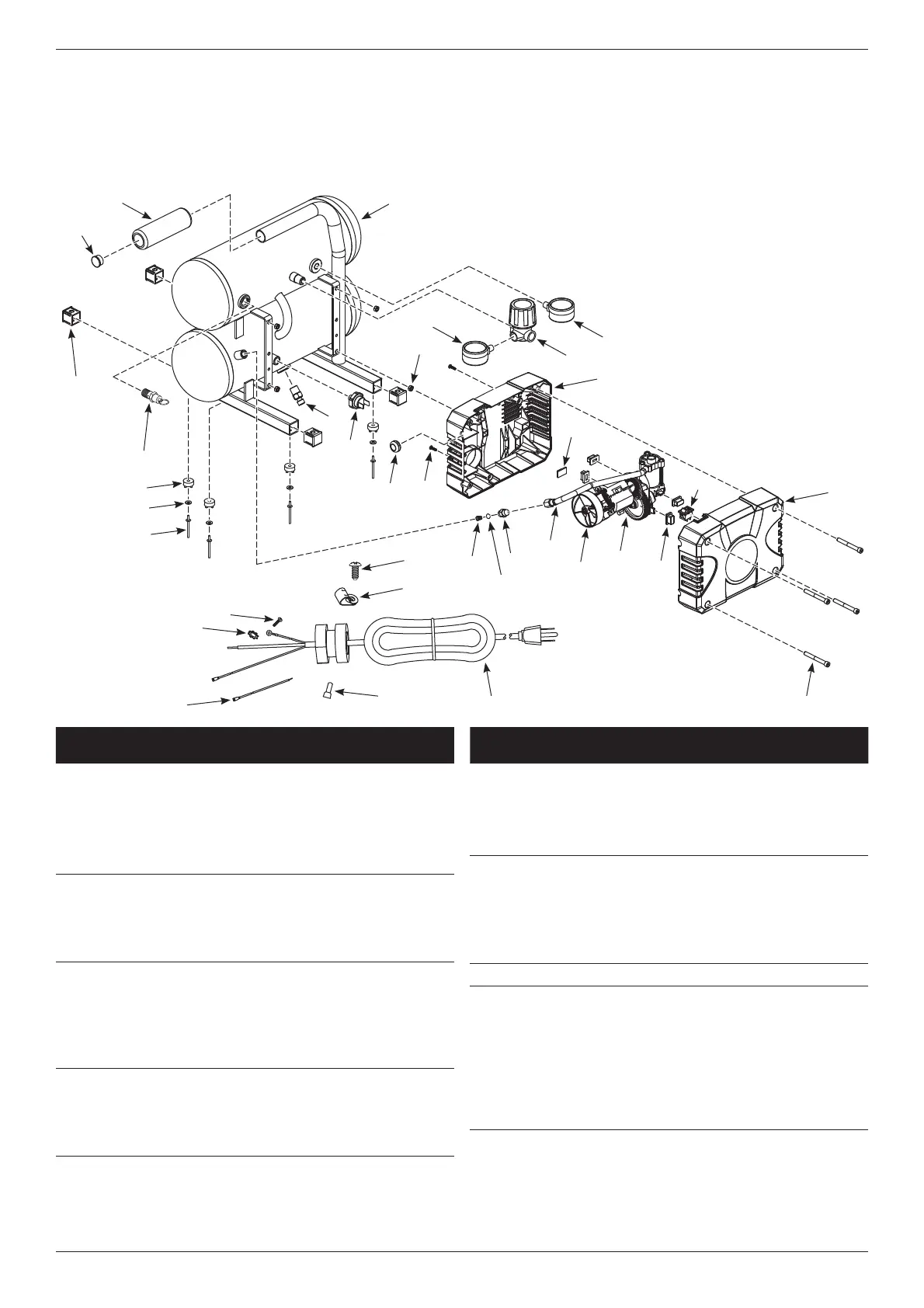

1 Válvula de seguridad V-215104AV 1
2 Regulador RE300000AJ 1
3 Manómetro del tanque GA016311AV 1
4 Manómetro de regulador GA016312AV 1
5 Interruptor de encendido /
apagado FP204824AV 1
6 Pata de caucho
▲
4
7 Remache -- 4
8 Empaque -- 4
9 Válvula de drenaje D-1403 1
10 Tapa lateral (para la mango) -- 1
11 Asa del mango N/A 1
12 Tanque N/A 1
13 Cordón de alimentación /
liberador de tensión FP209534AV 1
14 Ojal de goma N/A 1
15 Cubierta frontal
▼
1
16 Cubierta posterior
▼
1
17 Bomba / motor
◆
1
18 Ventilador de enfriamiento -- 1
19 Apoyo de goma para soporte
■
4
20 Apoyo de goma para motor
■
3
21 Tornillo, M3 x 15
❋
2
22 Tornillo hexagonal -- 4
23 Tuerca, M5
❋
4
24 Tornillo -- 1
25 Sujetador del cable -- 1
26 Tubo de escape FP202839AV ◆ 1
27 Tapa lateral (para la ménsula) -- 4
28 Presostato FP209538AV 1
29 Tornillo -- 1
30 Arandela con dientes -- 1
31 Cable (presostato) -- 1
32 Terminal -- 1
33 Cuerpo de la válvula de
chequeo
●
1
34 Tapón
●
1
35 Resorte
●
1
JUEGOS DE REPUESTOS
▲
Juego de patas de caucho
(juego de 4) FP019600AV
■
Juego de cubierta de apoyos
de goma FP019700AV
●
Ensamble de la válvula de
retención FP209532AV
◆
Ensamblaje de bomba / motor FP100400AV
▼
Juego de cubierta FP019400AV
❋
Artículo estándar de ferretería
-- No disponible
No. de
Ref. Descripción
Número del
Repuesto Ctd.
No. de
Ref. Descripción
Número del
Repuesto Ctd.
11
10
27
1
12
6
8
7
9
28
14
21
23
4
2
3
16
15
22
19
17
18
26
35
33
34
20
5
24
25
32
13
31
30
29
